Composición: Bronce de estaño (4%Sn).

Procesado: Moldeado en arena. Recocido a 700ºC durante 1 hora. Deformación por compresión en frío.

Ataque: Inmersión durante 30-60 s en solución alcohólica de FeCl₃.

Esta probeta es un pequeño cilindro de bronce que tiene mecanizada una superficie plana entre dos generatrices. Su composición es igual a la de las probetas X2 y X3 y presenta, antes de la deformación, una estructura monofásica homogénea de fase α como consecuencia del tratamiento de recocido.

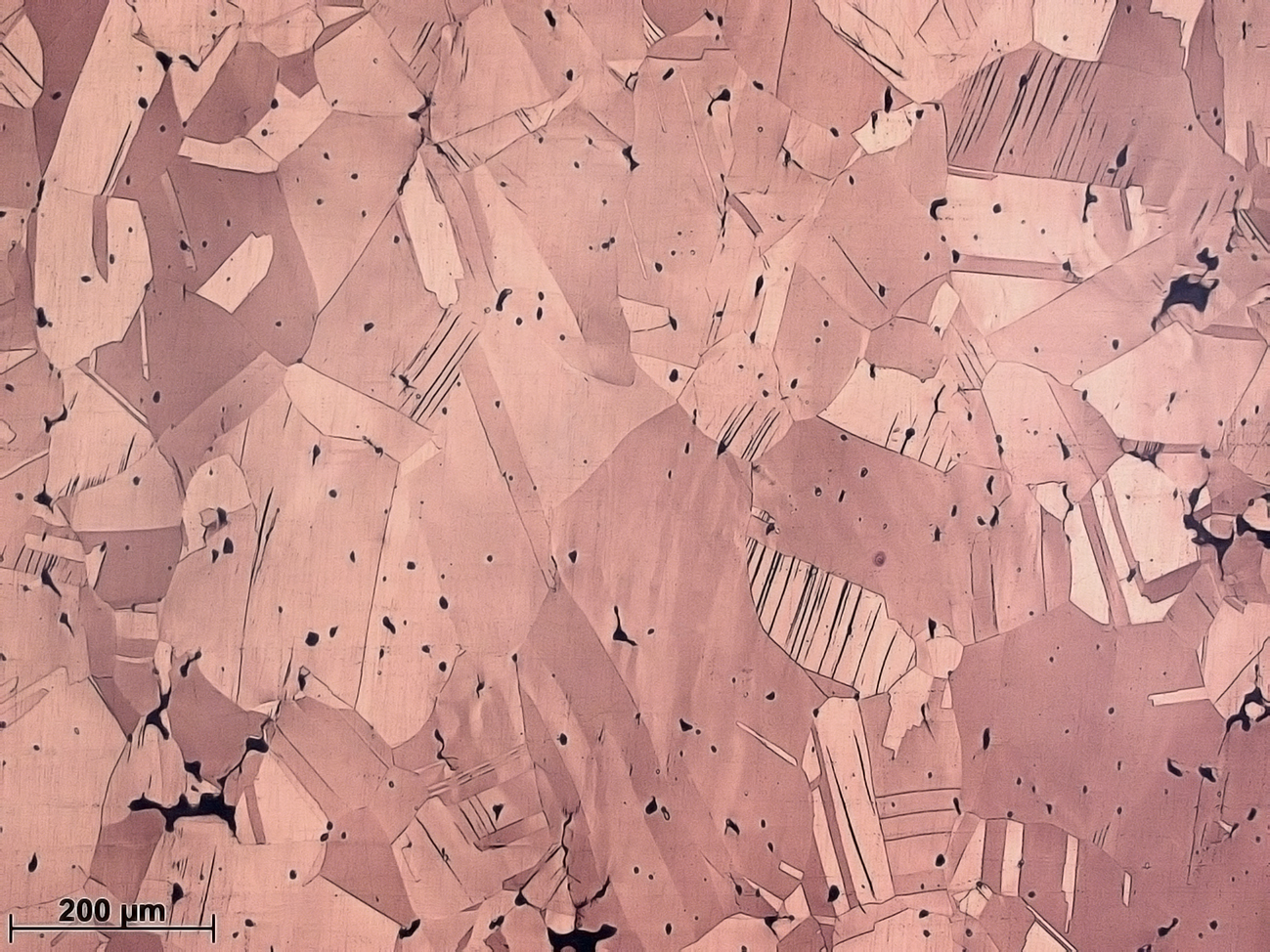

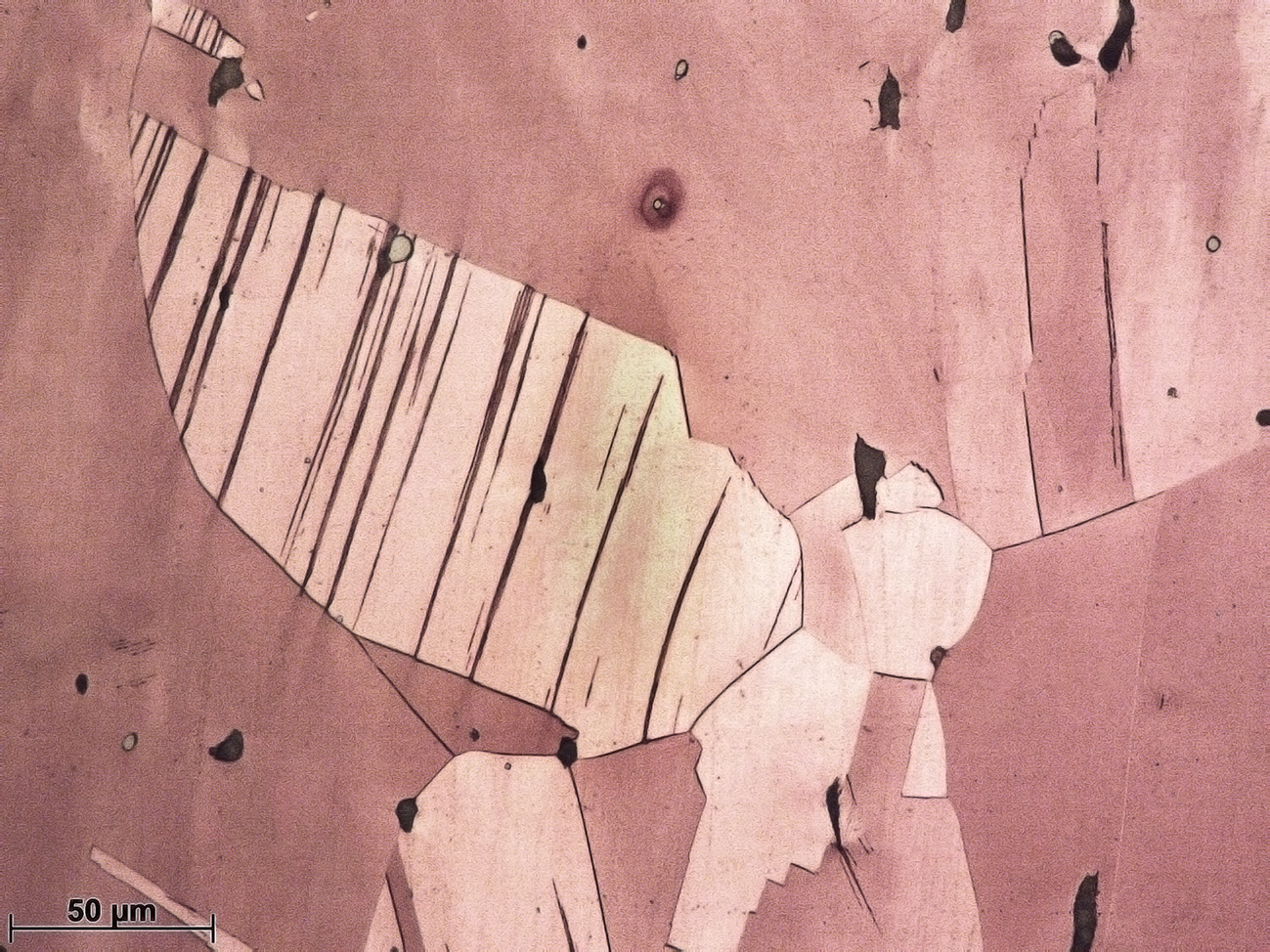

La deformación por compresión posterior en un tornillo de banco, con cuidado de no dañar la superficie pulida, da lugar a una superficie ligeramente arrugada donde se pueden observar los granos de fase α con cierto relieve, al haberse inclinado por la deformación, así como haces de líneas paralelas o bandas de deslizamiento dentro de cada grano. En algunos casos, estos haces de líneas se intersectan correspondiendo a distintos sistemas de deslizamiento.

Si se volviera a recocer la muestra entre 20 y 30 minutos desaparecerían las bandas de deslizamiento y la posible segregación del Sn. La reutilización de la probeta requiere desbaste a fondo tras el recocido para eliminar la oxidación de la superficie, así como posterior pulido y ataque. Adicionalmente, es posible observar en esta misma probeta la modificación del tamaño de grano de la estructura modificando el tiempo y temperatura de recocido.

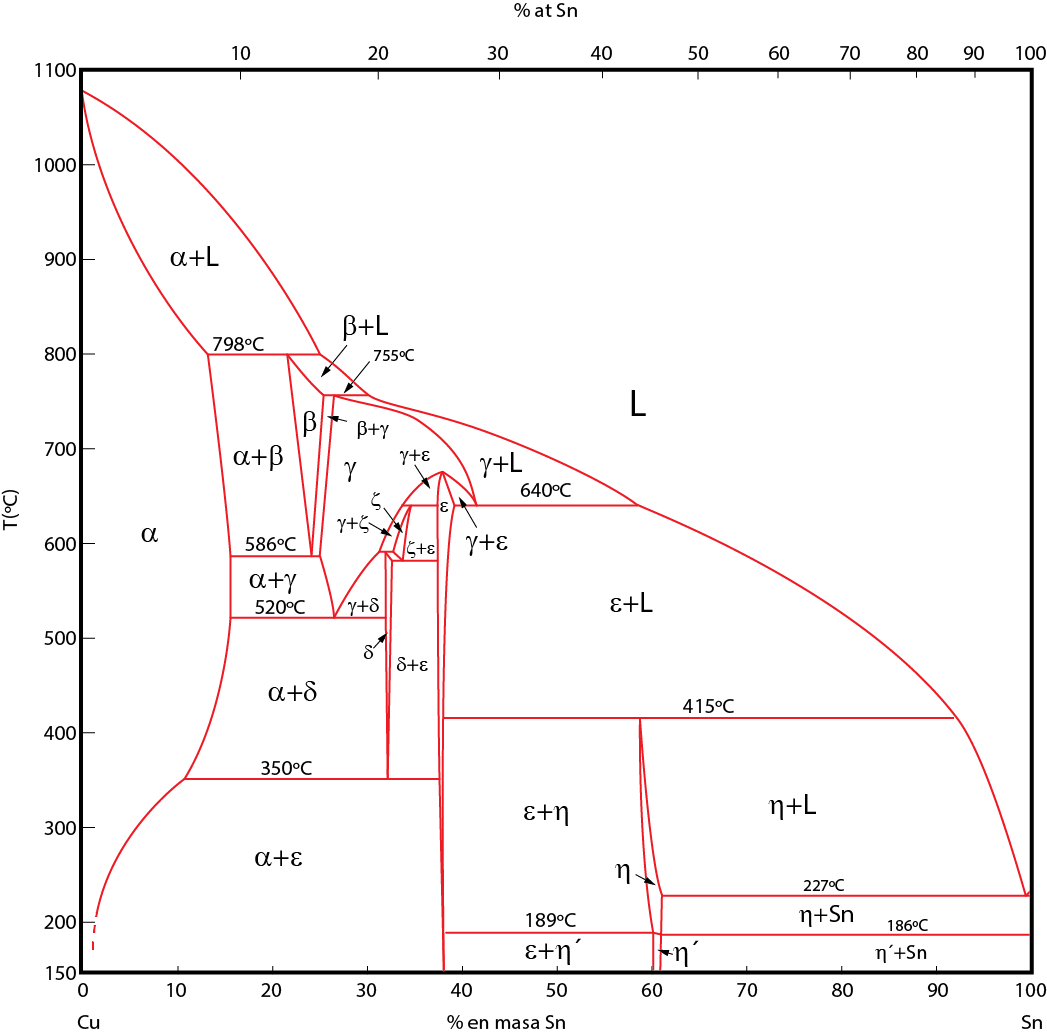

Diagrama Cu-Sn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
