Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente. Calentado a 870ºC durante 1h y templado en agua desde esa temperatura.

Ataque: Inmersión durante 10-15 s en nital al 2%.

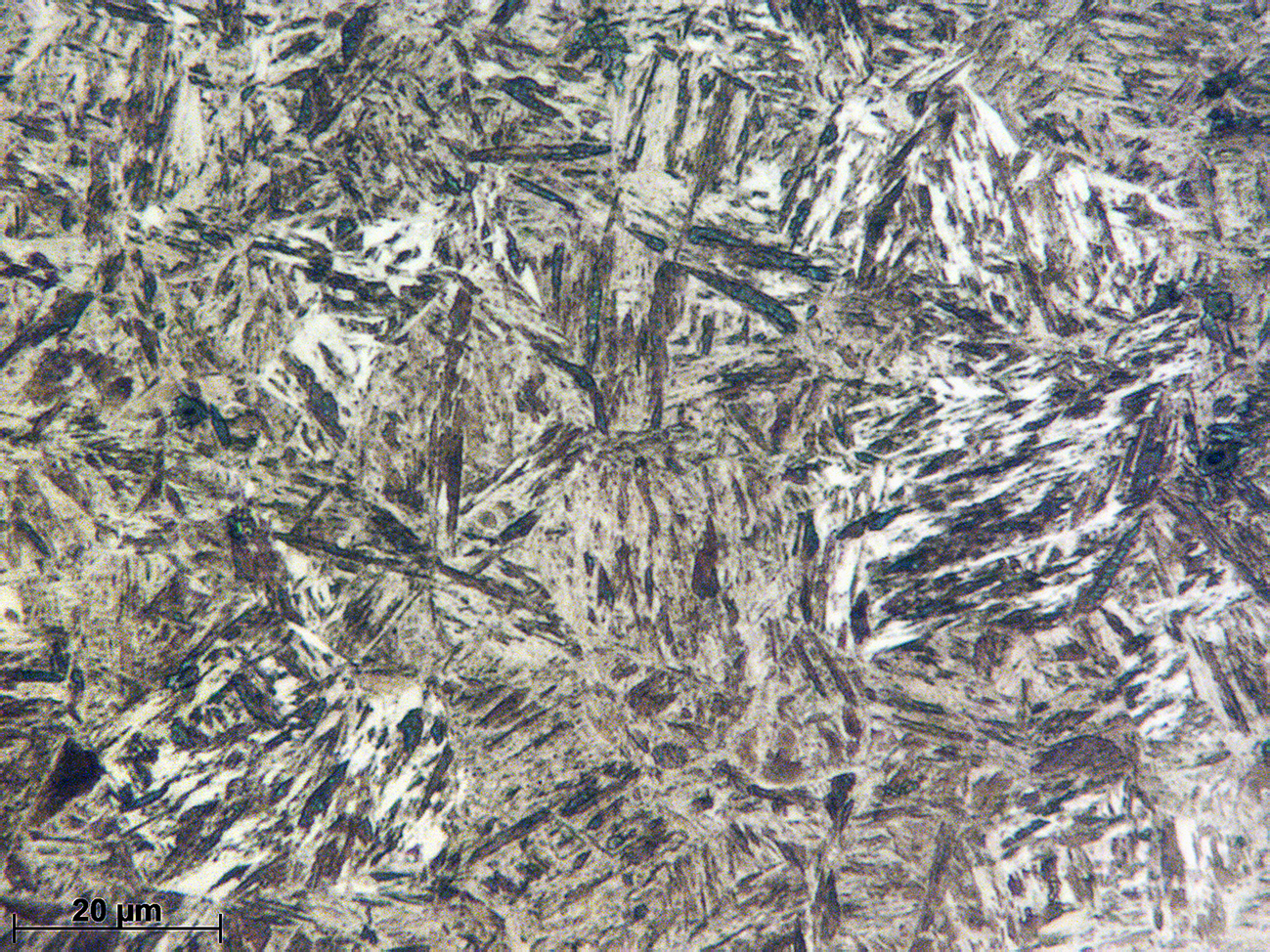

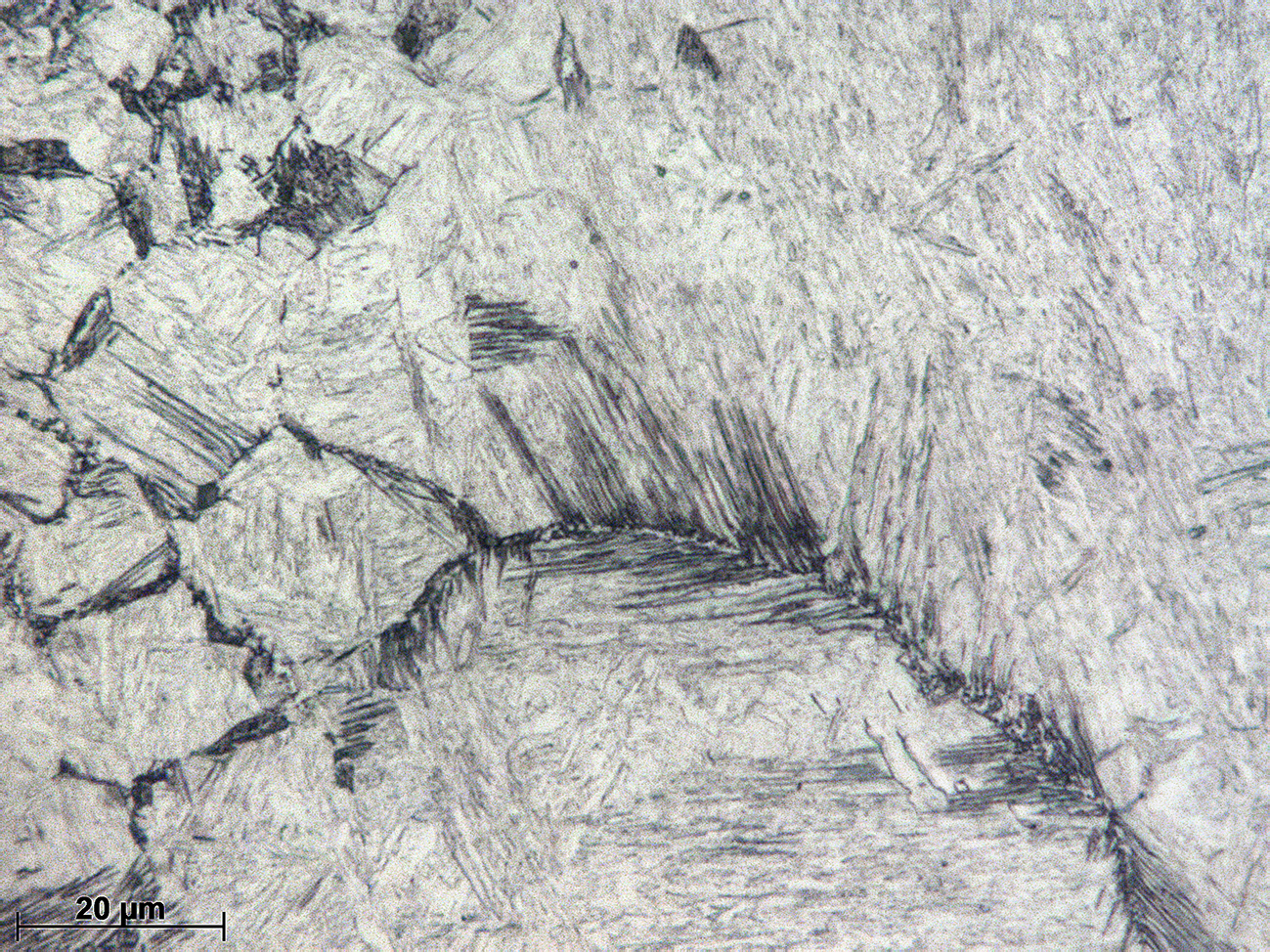

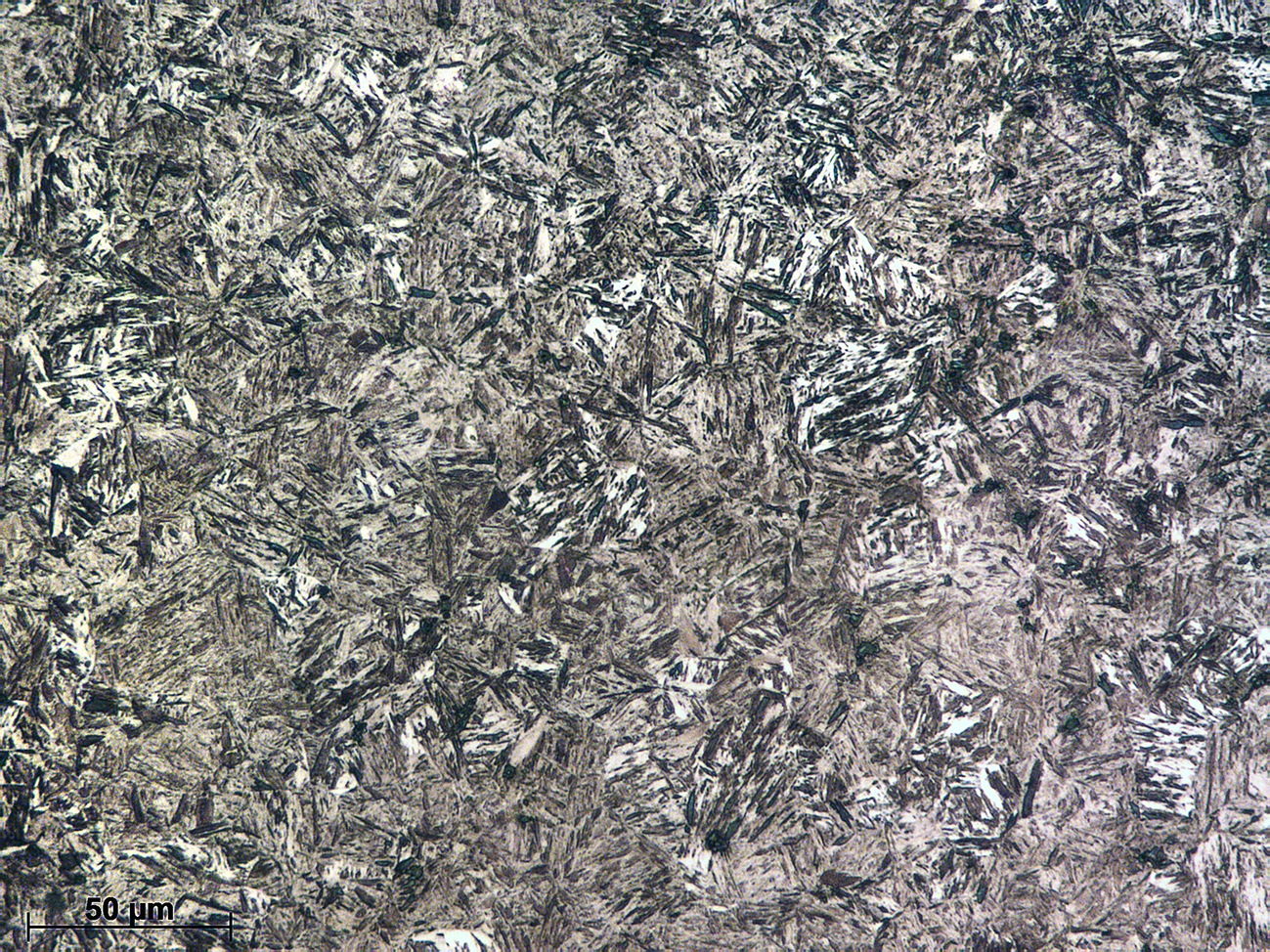

Se trata del mismo acero hipoeutectoide que las probetas X19 y X24, pero su enfriamiento es por temple. El temple es un enfriamiento mucho más rápido que en este caso se realiza introduciendo la muestra en agua. Este rápido enfriamiento no permite que se separe la ferrita proeutectoide ni que se produzca la reacción eutectoide, ya que ambas necesitan procesos de nucleación y crecimiento que no se producen durante el temple. La austenita, que no es estable a bajas temperaturas, se transforma en una estructura denominada martensita, dura y frágil que adquiere la forma de agujas. En alguna probeta de la colección es posible observar la presencia de bainita superior en los límites de grano de la austenita de partida, lo que indica una velocidad de enfriamiento inferior a la crítica de temple. La última micrografía precisamente corresponde a esta situación.

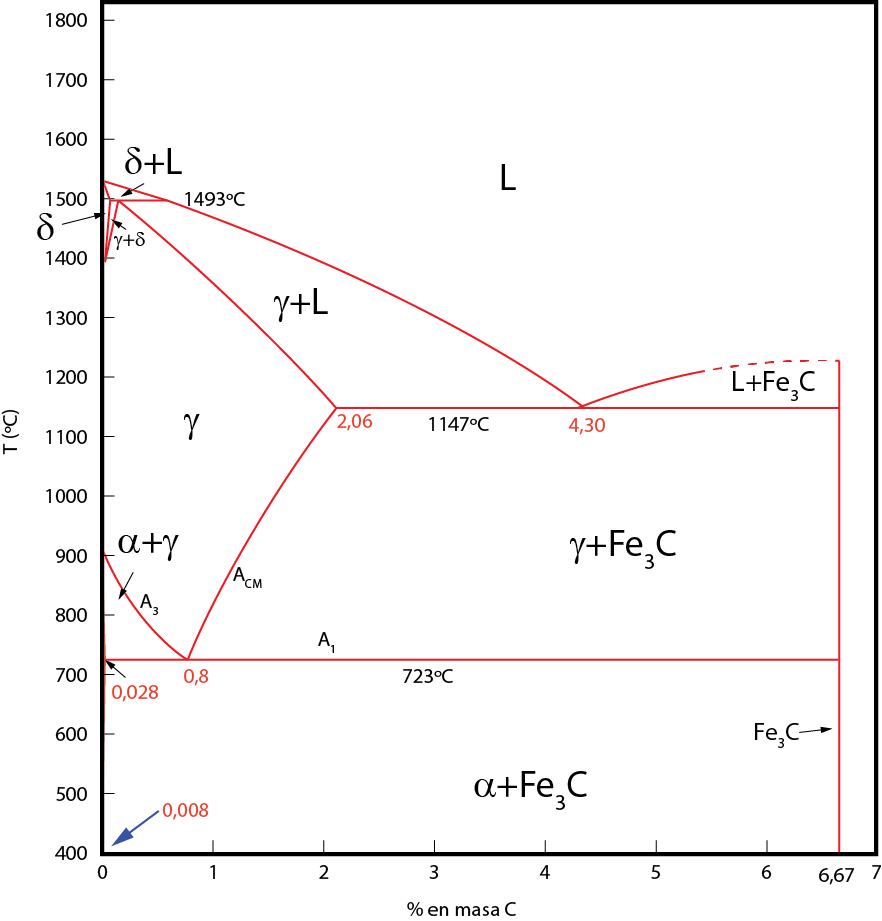

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
