Composición: Cu-11,8%Al.

Procesado: Moldeado en coquilla. Calentado a 900ºC durante 1h y enfriado lentamente.

Ataque: Inmersión durante 5-10 s en solución alcohólica de FeCl₃.

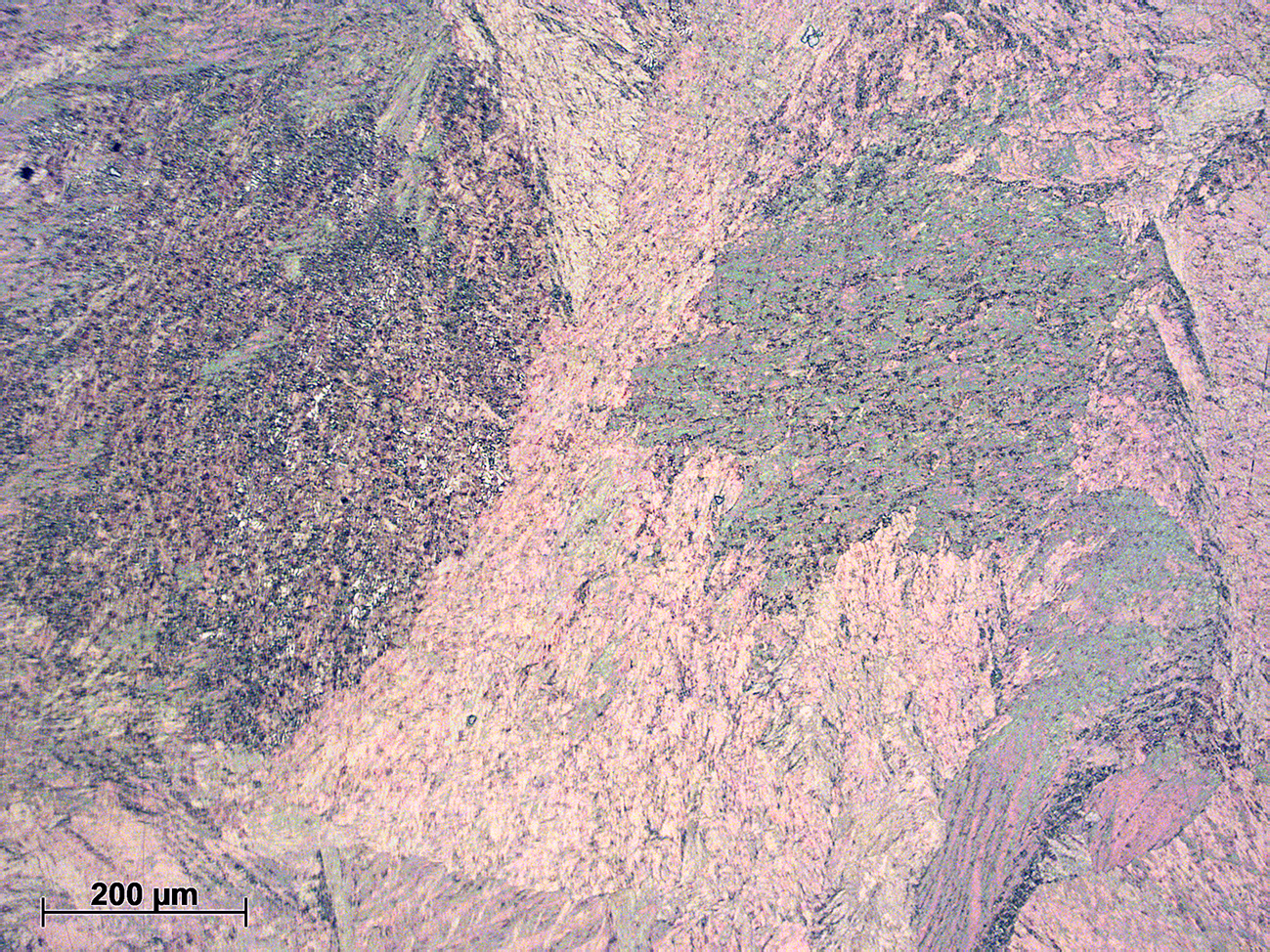

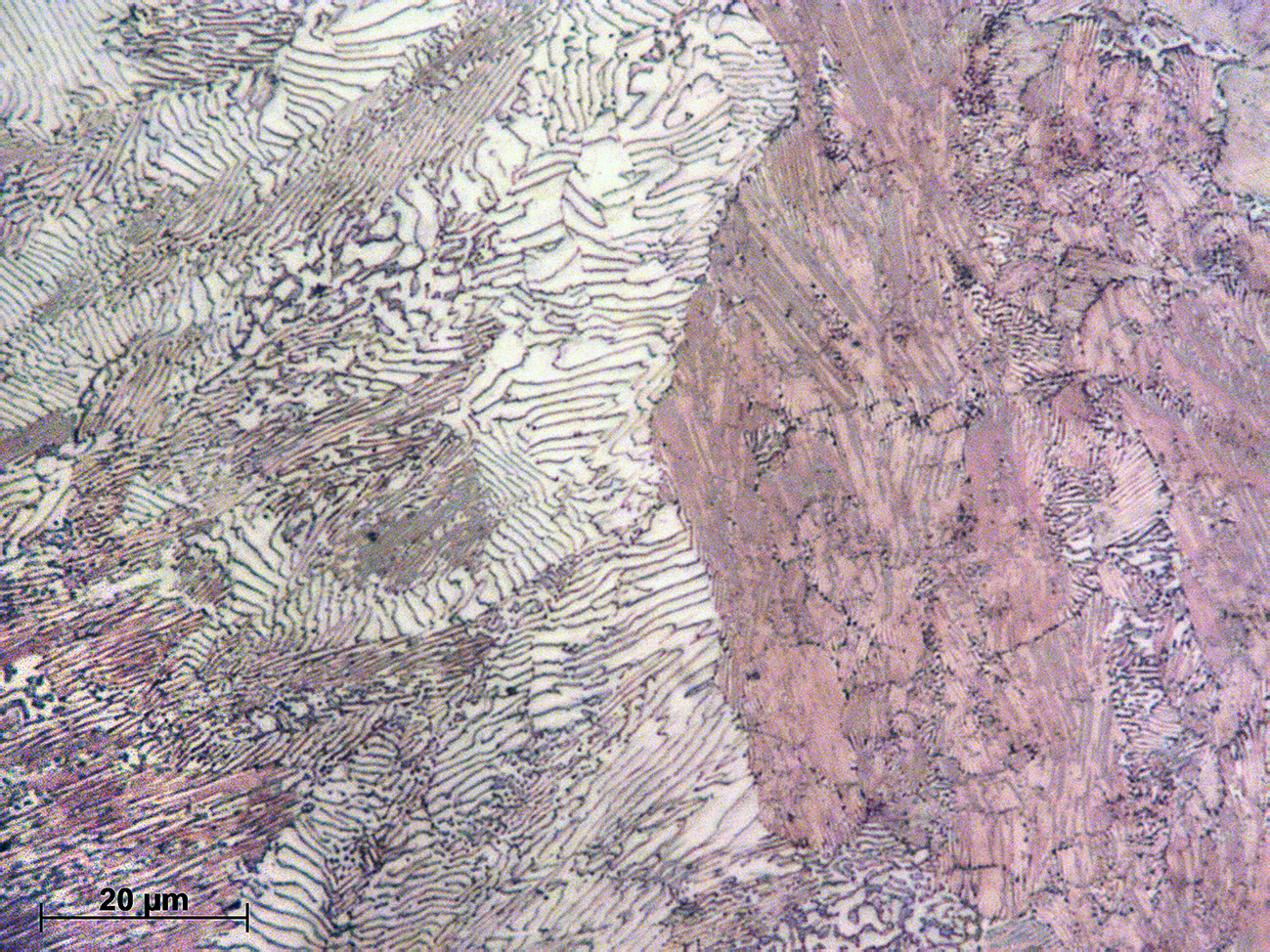

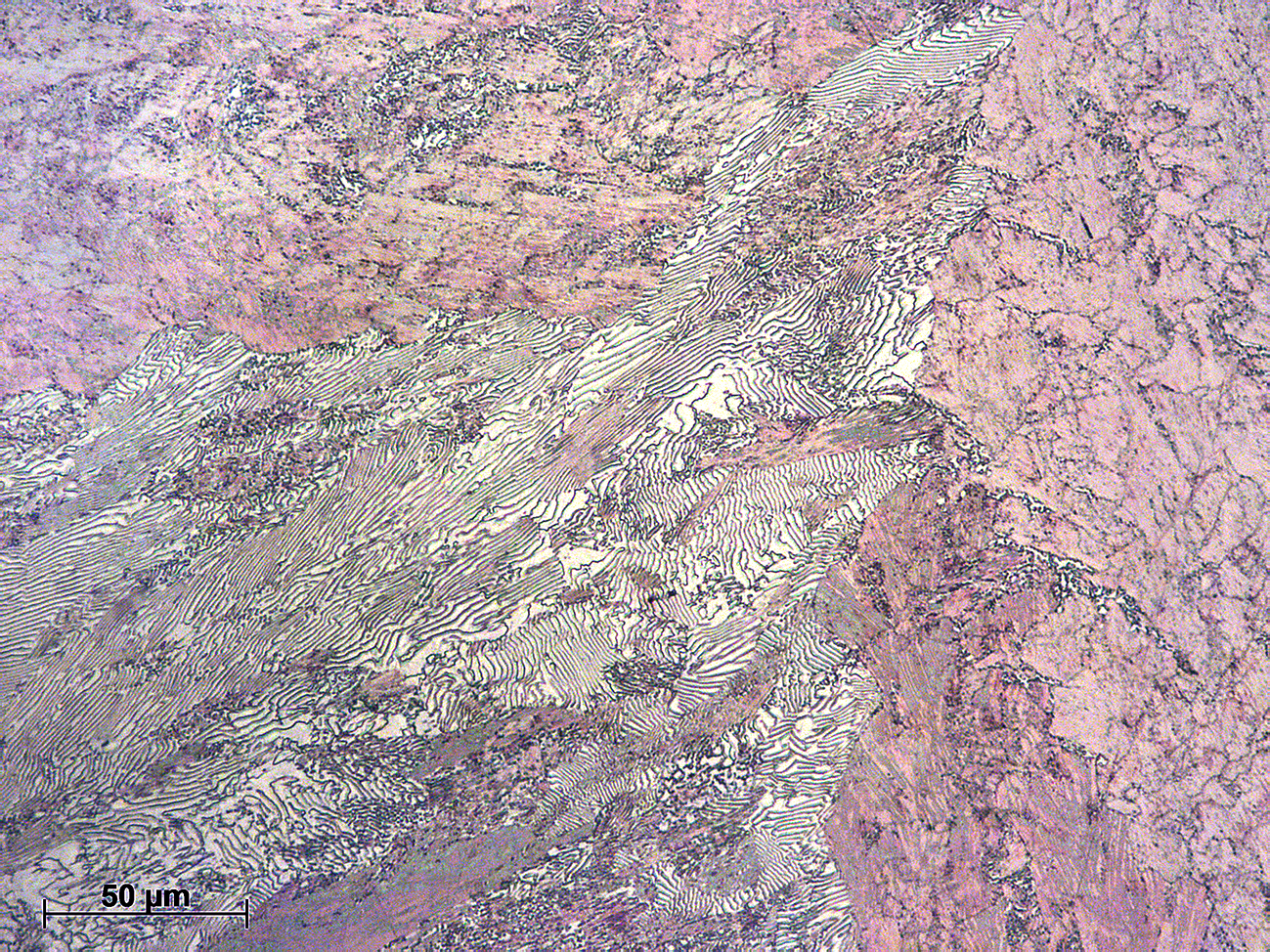

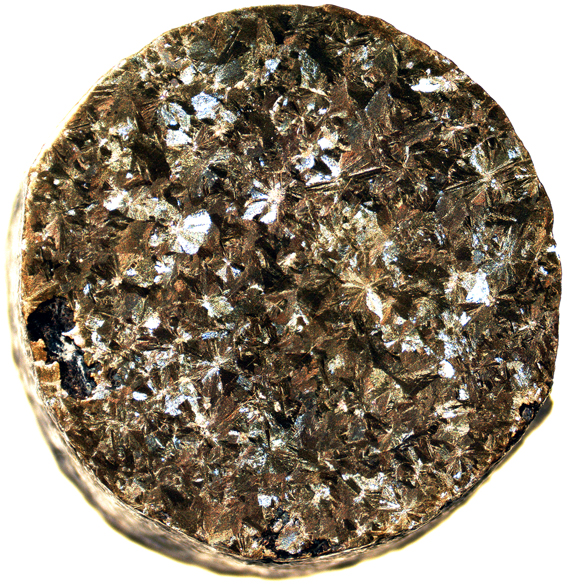

Se trata de una probeta con la composición del eutectoide más característico del sistema Cu-Al. El material después de la operación de moldeo se calienta a 900ºC obteniéndose, tal y como señala el diagrama de equilibrio, una estructura equiaxial homogénea de fase β. Durante el enfriamiento posterior, cuando se alcanza la temperatura del eutectoide, esta fase β transforma en un agregado laminar α+γ₂. La imagen de la macroestructura muestra, aunque no muy claramente, los cristales equiaxiales de la fase β original con coloraciones variadas debido a que el agregado laminar actúa como una red de difracción. La microestructura a pocos aumentos muestra esos contornos de diferentes tonalidades en los que se aprecia una cierta subestructura que se puede revelar a mayores aumentos. Se puede ver una estructura laminar de las fases del eutectoide α+γ₂, denominado también perlita. La fase γ₂ es la fase discontinua que aparece de color oscuro ya que por efecto óptico por no se pueden resolver sus límites y la fase α presenta un color claro.

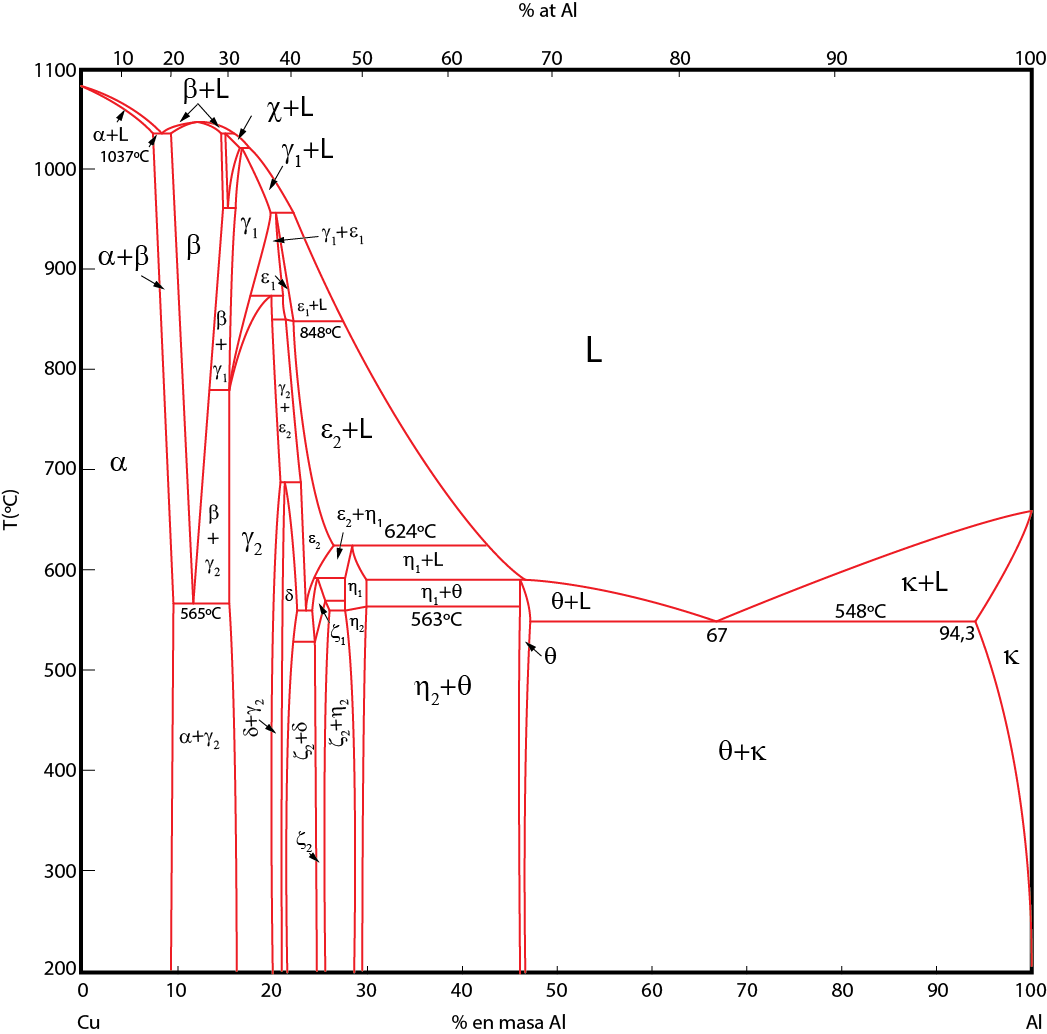

Diagrama Cu-Al
