Composición: Zinc impurificado con cadmio.

Procesado: Moldeado en arena.

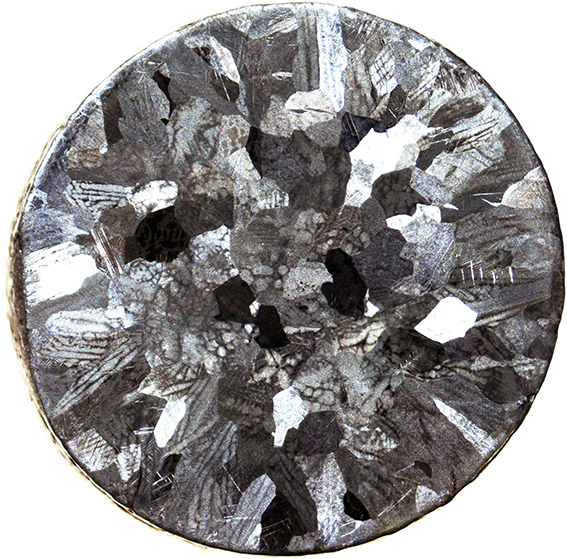

Ataque: Frotar suavemente un algodón impregnado en HCl diluido al 50% hasta resolver la macroestructura. Para revelar la microestructura atacar por inmersión durante 30-120 s en nital al 2%.

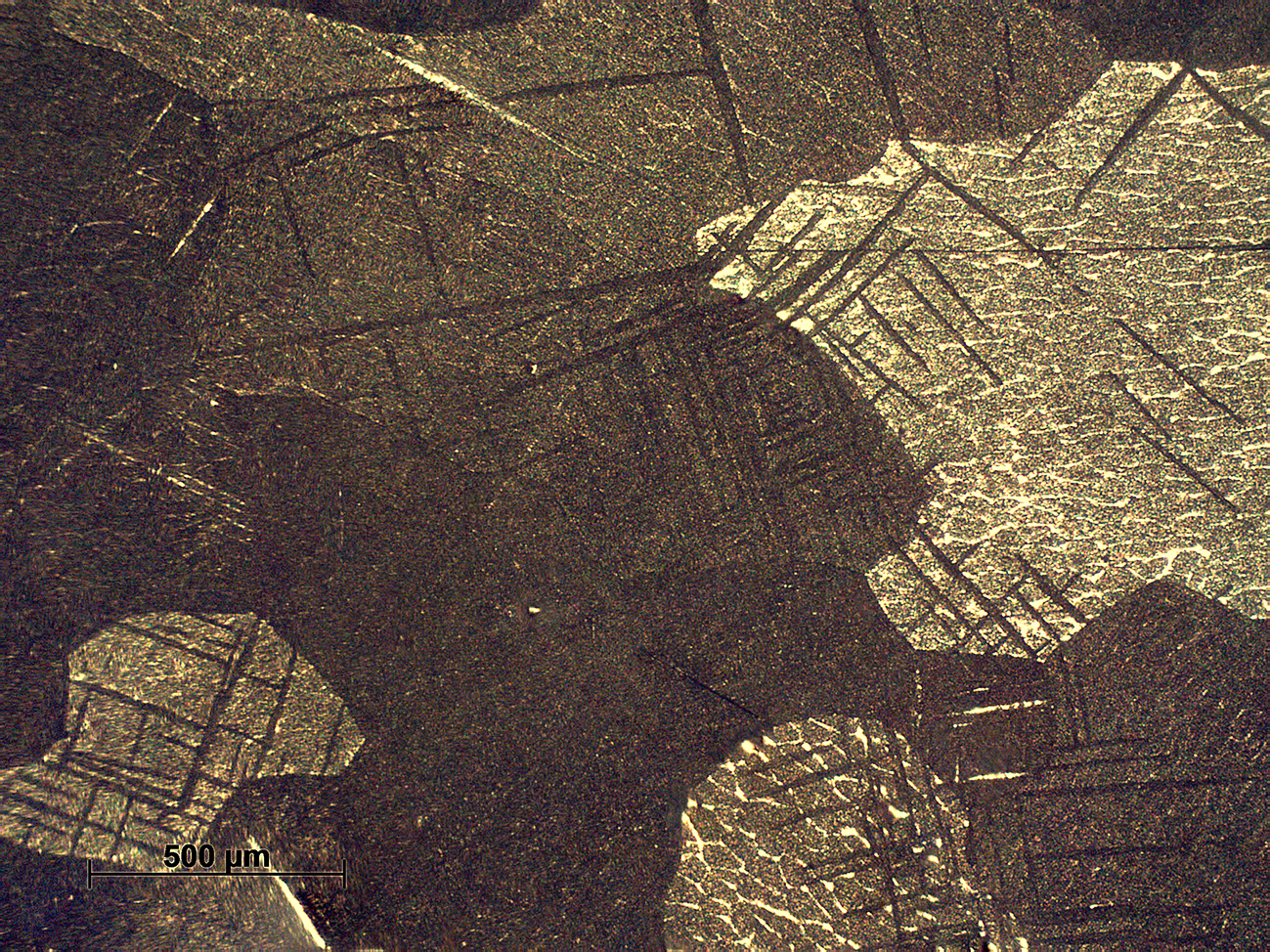

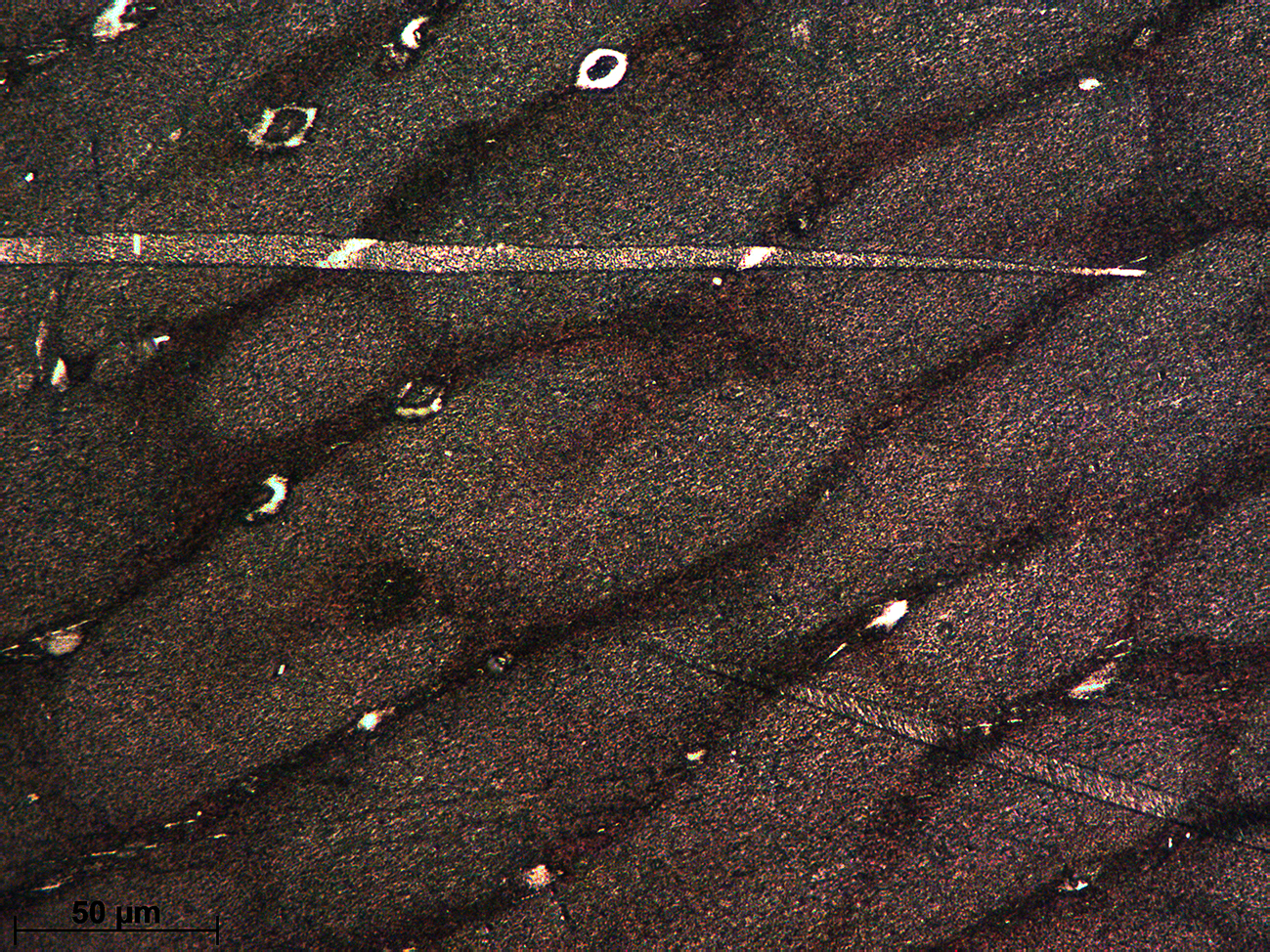

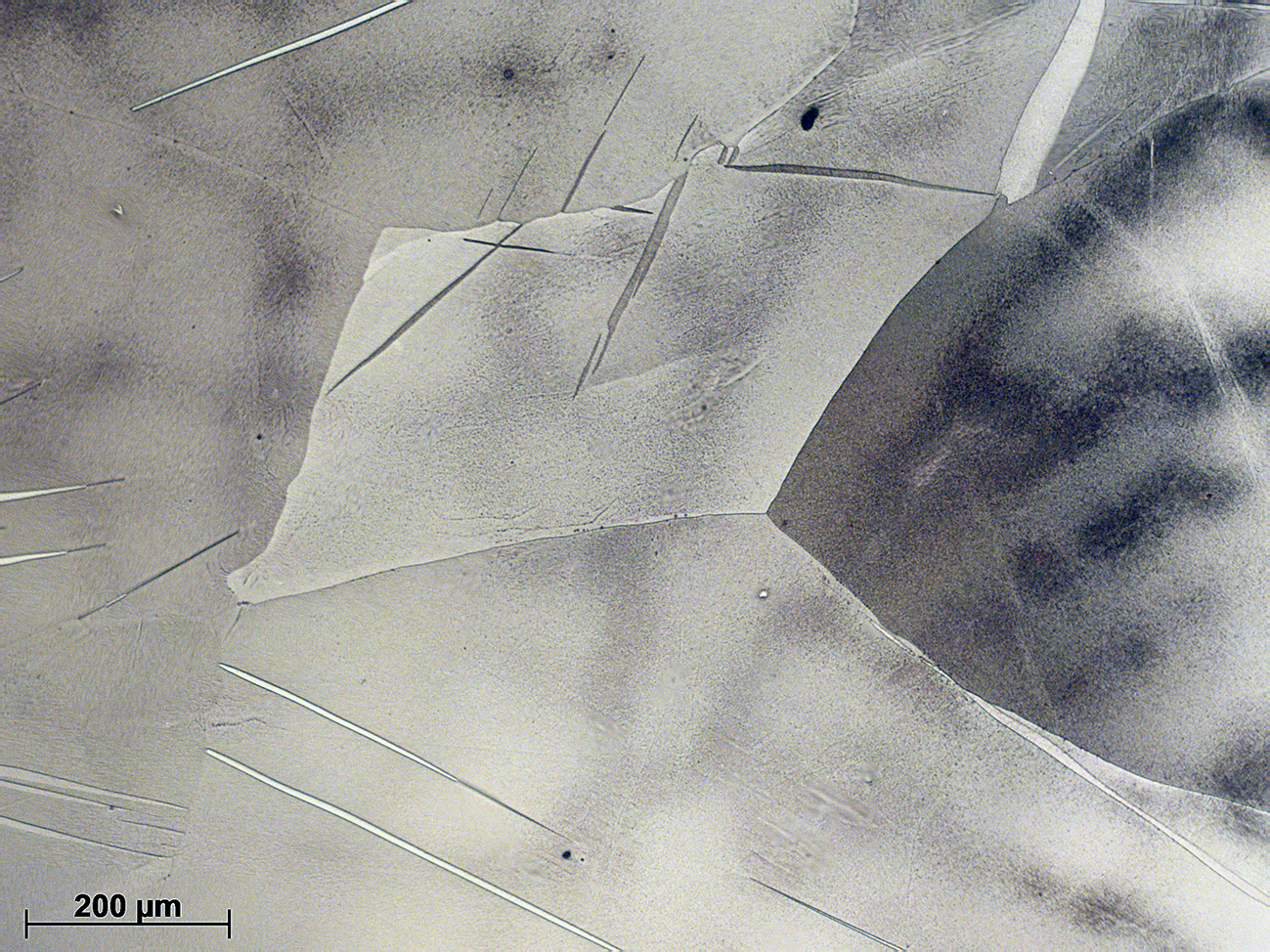

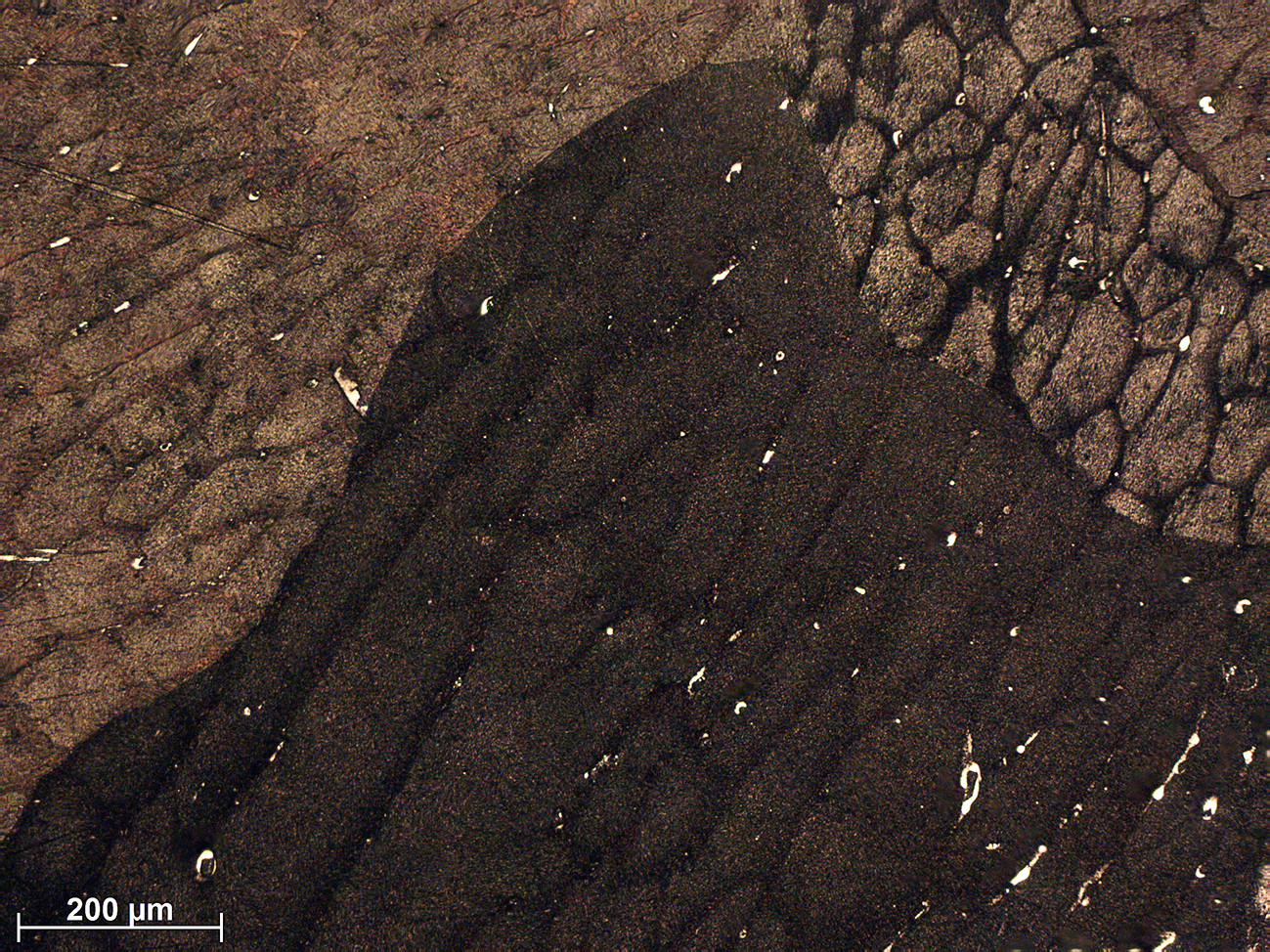

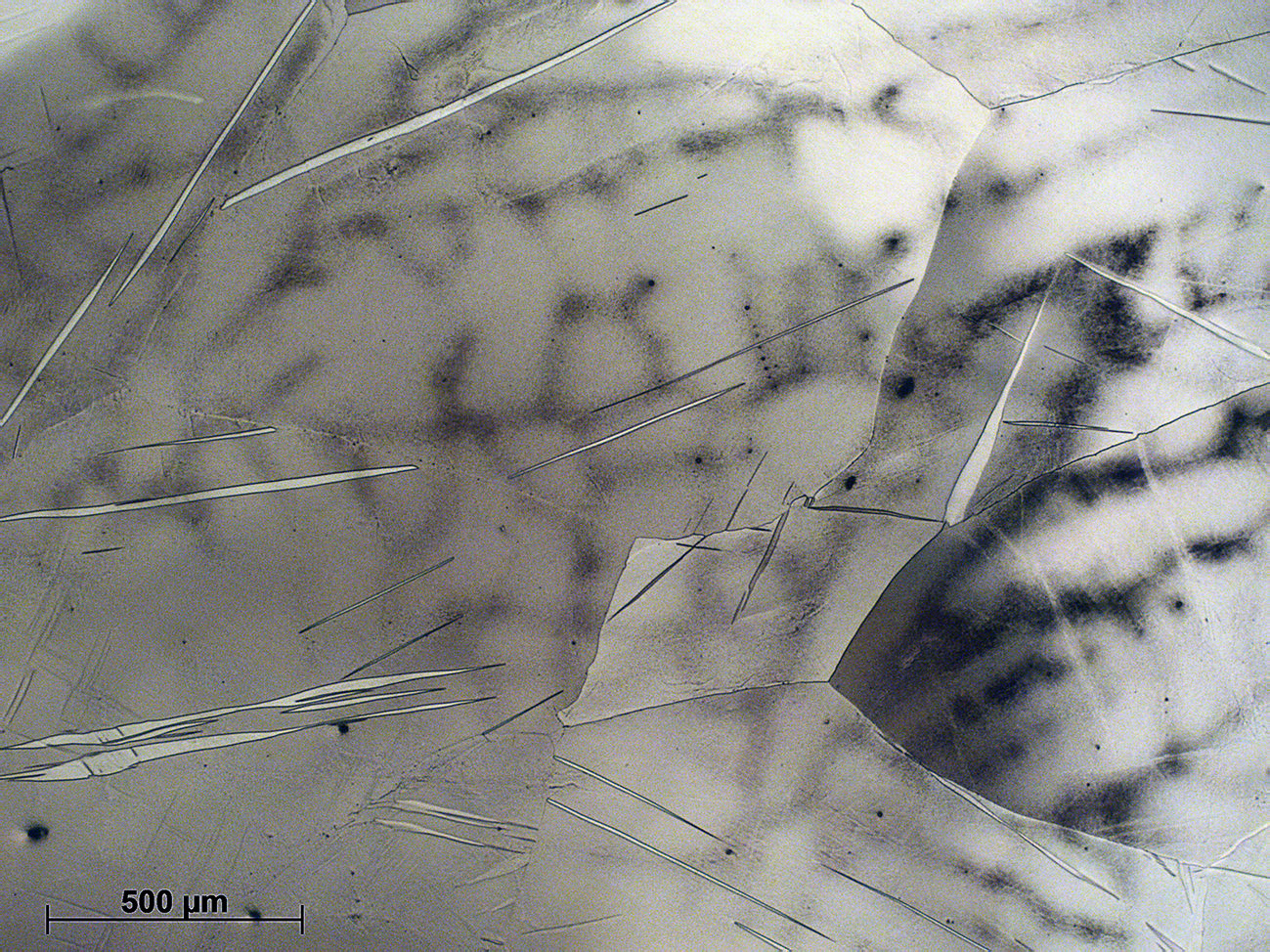

La presencia de Cd como impureza favorece la formación de cristales equiaxiales de brillo variable en función de su orientación cristalográfica. Se observan igualmente maclas con contornos lenticulares en el interior de algunos granos. Un aumento en el tiempo de ataque permite observar una morfología dendrítica en el interior de los granos debido a la segregación de Cd. Si se pule de nuevo la muestra y se realiza ataque con nital al 2% se observan con mayor nitidez, tal y como muestran las dos últimos micrografías, los límites de grano, maclas y segragación del Cd (en tonos más oscuros). La falta de homogeneidad en la composición de soluciones sólidas se conoce como coring o microsegregación y se ve favorecida por condiciones de enfriamiento fuera del equilibrio.

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
