Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente. Calentado a 870ºC durante 1h, templado con agua desde esta temperatura y revenido a 600ºC durante 4d.

Ataque: Inmersión durante 10-15 s en nital al 2%.

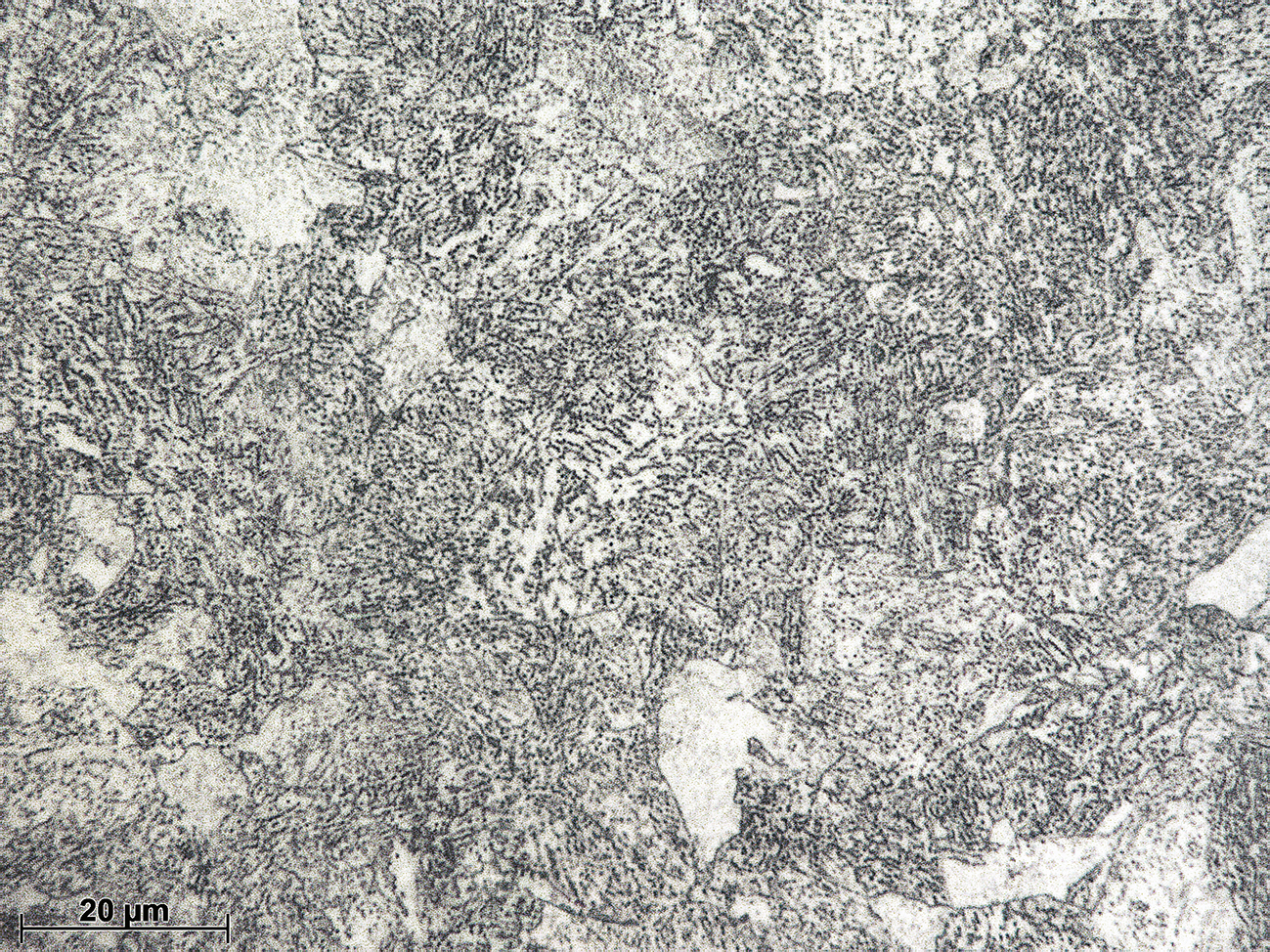

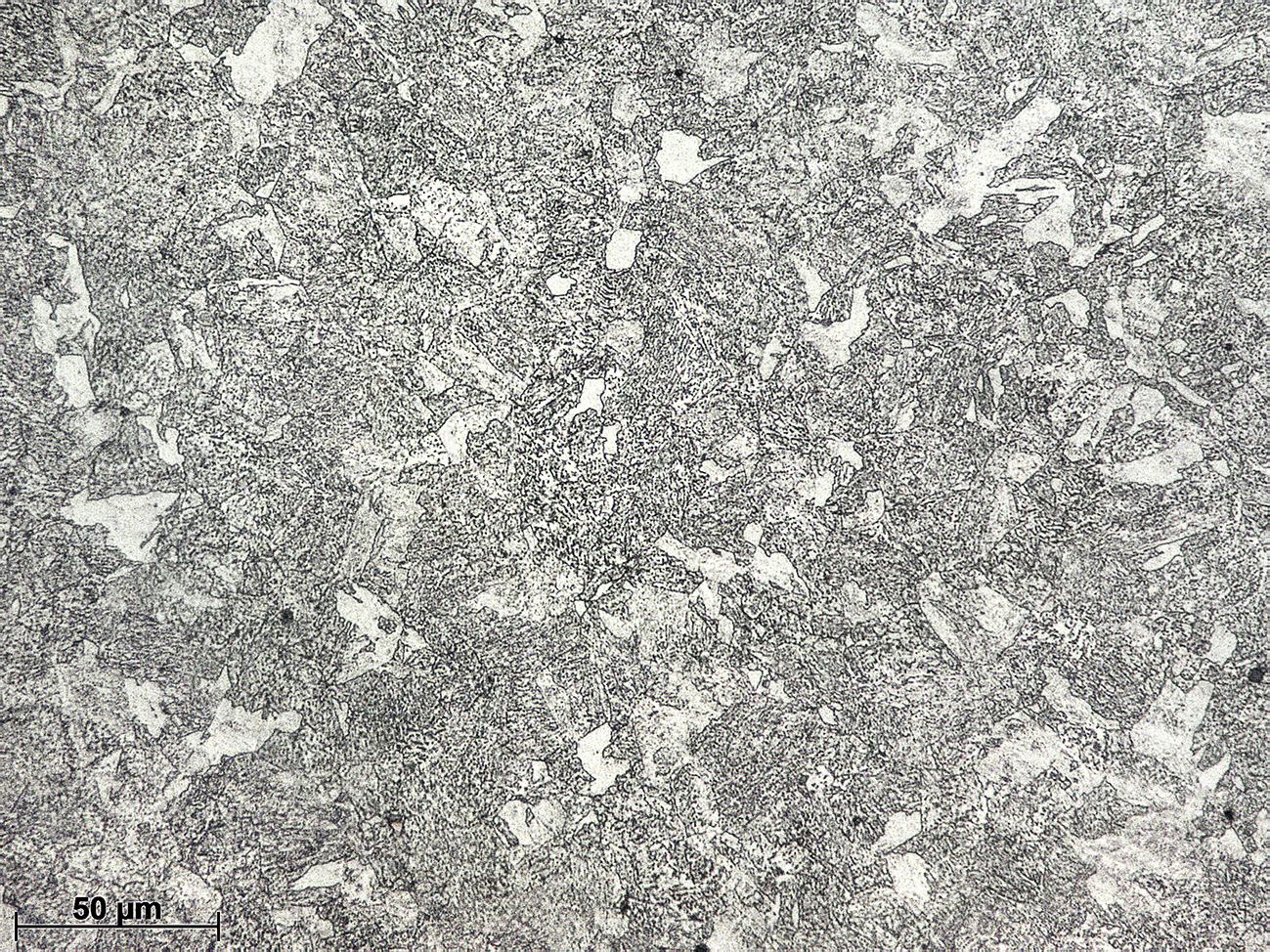

Esta muestra es la misma que la anterior a la que se ha aumentado el tiempo de revenido desde 2 horas a 4 días. Este aumento del tiempo a la temperatura de 600ºC hace que aumenten ligeramente el tamaño de las partículas de cementita. En esta muestra se observan claramente contornos blancos de ferrita que van perdiendo las formas aciculares.

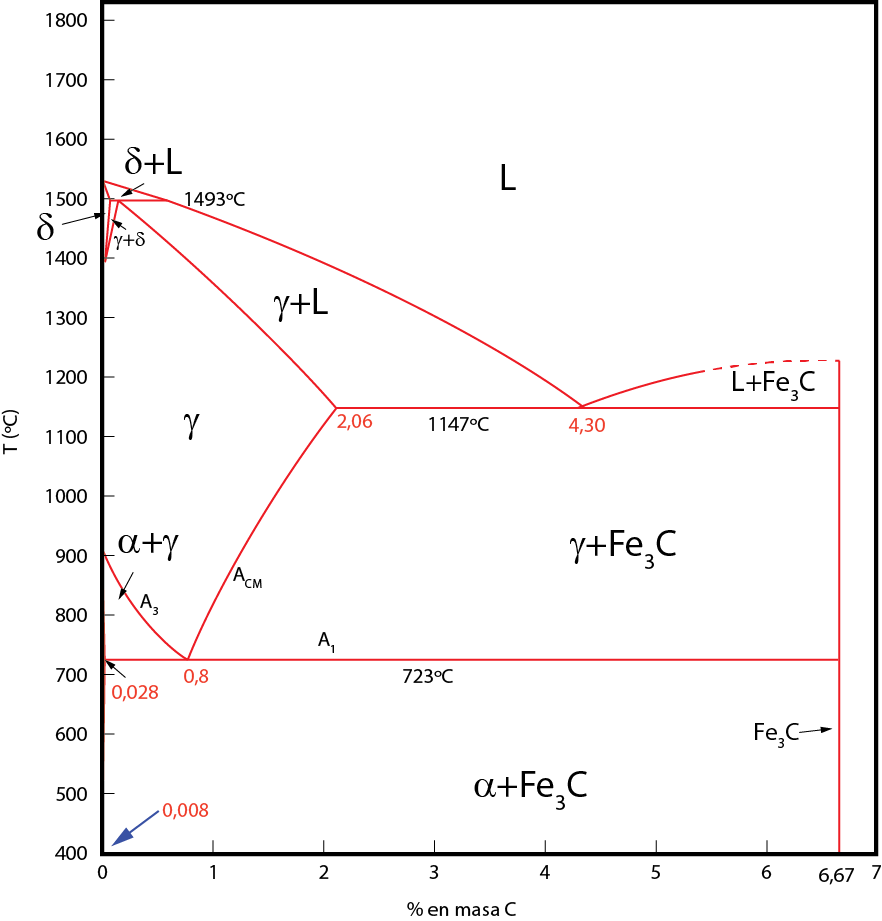

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
