Composición: Acero hipereutectoide (1,3%C).

Procesado: Laminado en caliente. Enfriado en el horno desde 970ºC.

Ataque: Inmersión durante 10-15 s en nital al 2%.

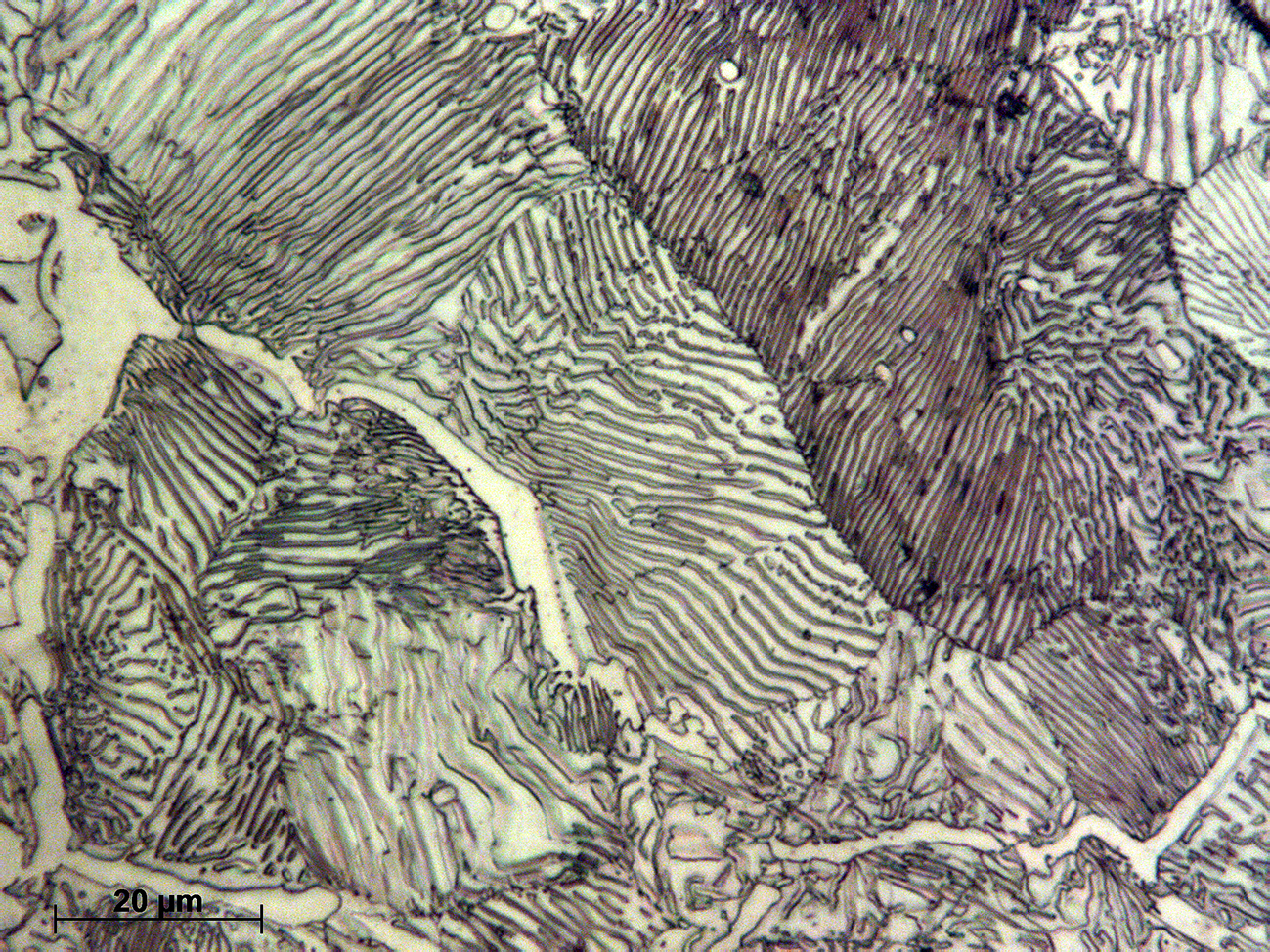

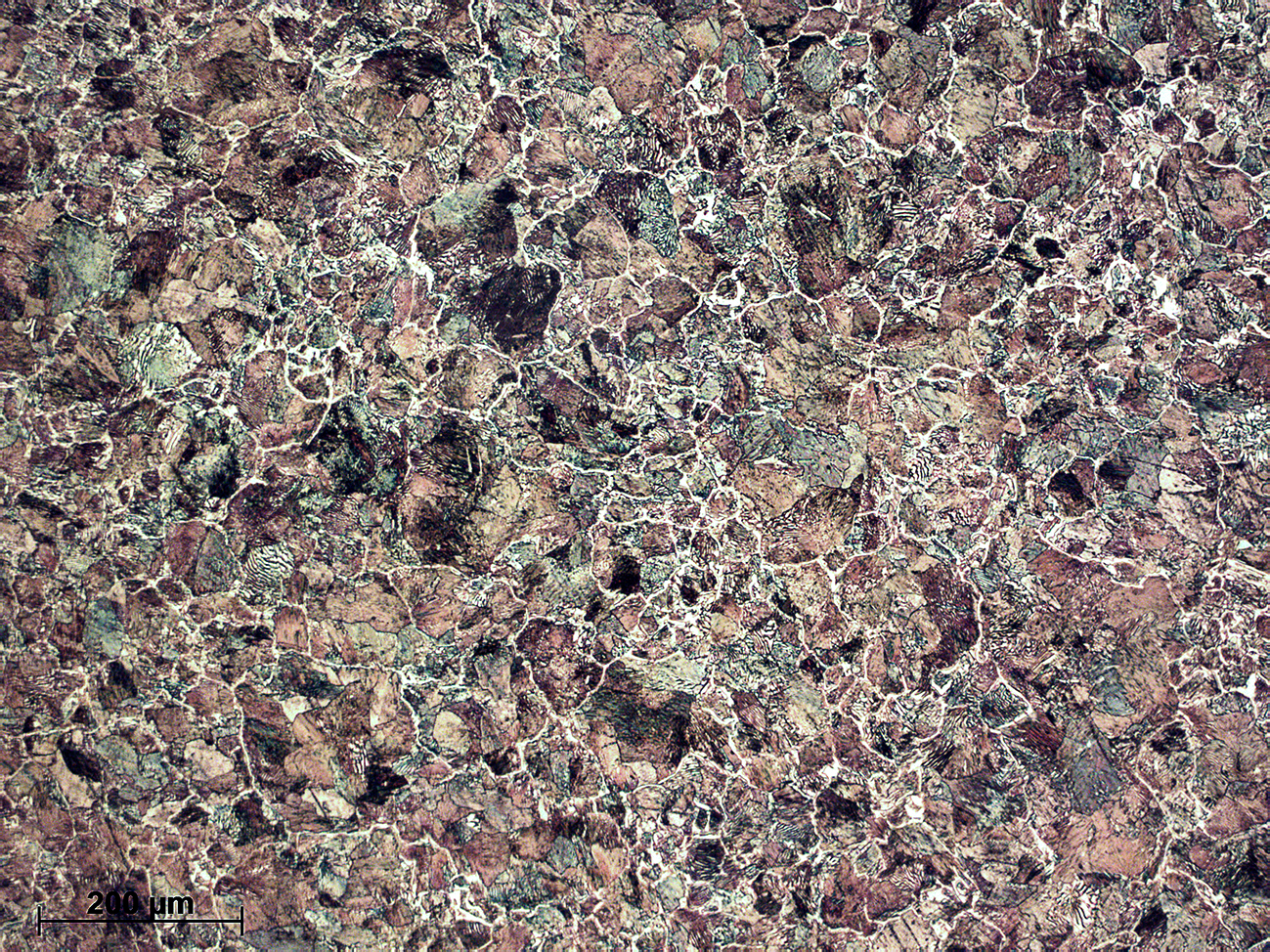

Se trata de un acero hipereutectoide, es decir con mayor contenido en C que el eutectoide de las probetas X17 y X18. A 970ºC el material se sitúa en el campo austenítico del diagrama Fe-C. En el enfriamiento posterior en el horno se produce la precipitación de cementita primaria o proeutectoide en forma de cristales blancos que delimitan los límites de grano de la austenita. Ésta otra fase se empobrece en C hasta alcanzar la composición del 0,8 %C y la temperatura eutectoide, momento en el que se produce su transformación a un agregado laminar grosero de ferrita y cementita, llamado perlita. A diferencia de la probeta X19, las micrografías muestran muy bien resuelta la perlita rodeada, como ya se ha comentado previamente, por cementita proeutectoide.

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
