Composición: Al-14%Si-0,5%Fe-0,10%Mn.

Procesado: Moldeo.

Ataque: Inmersión durante 10-30s en una disolución de HF al 0,5%.

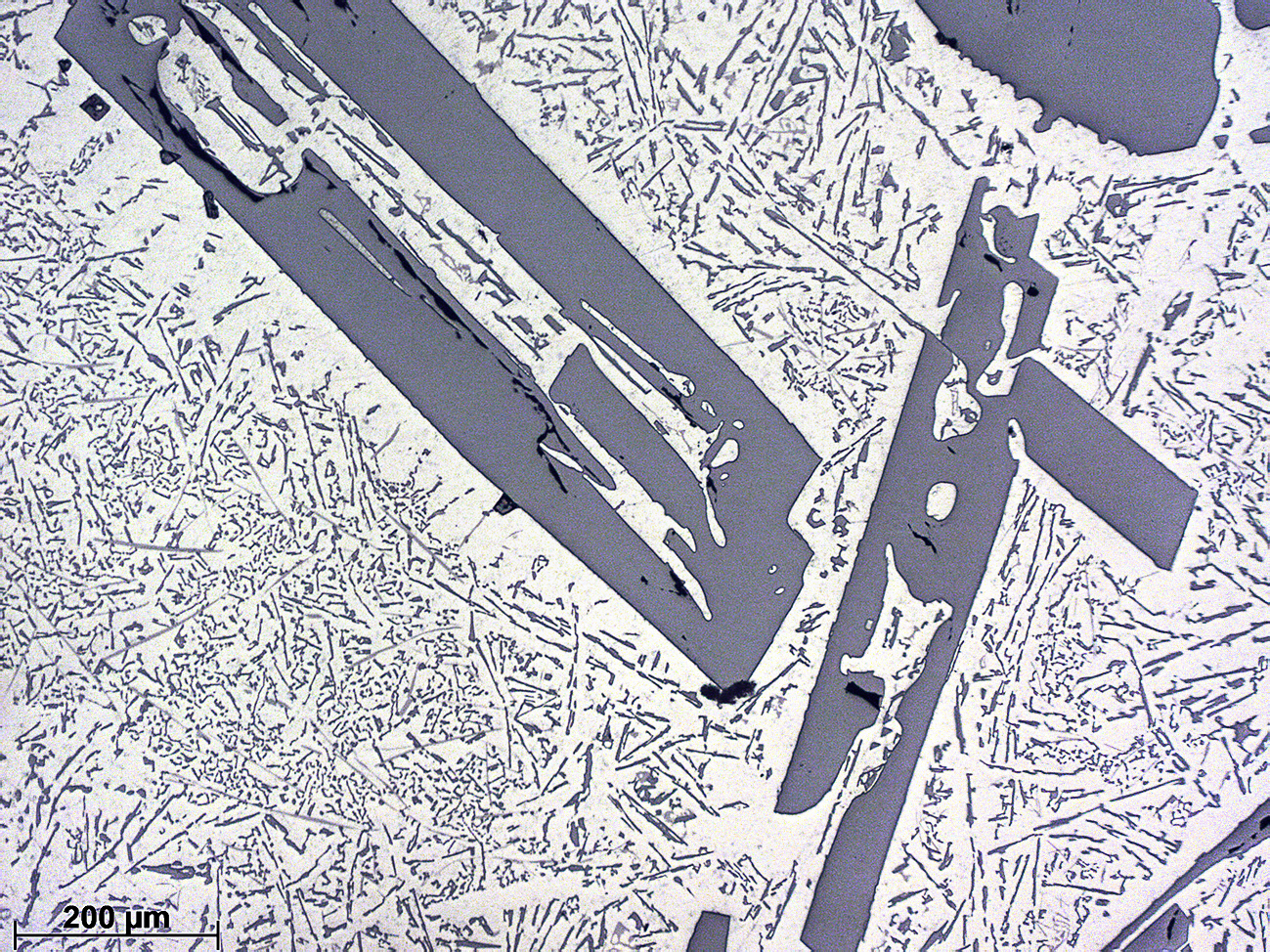

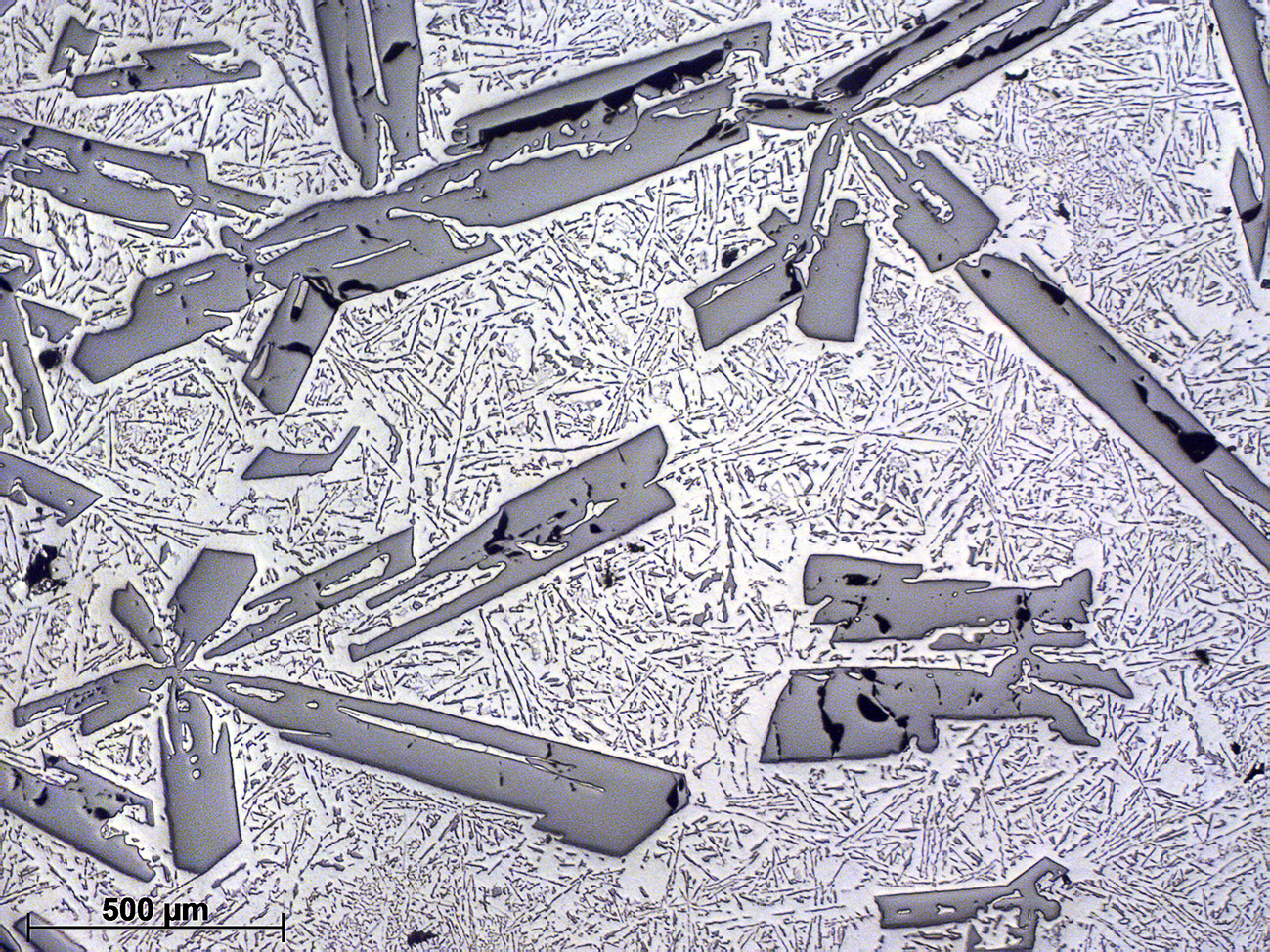

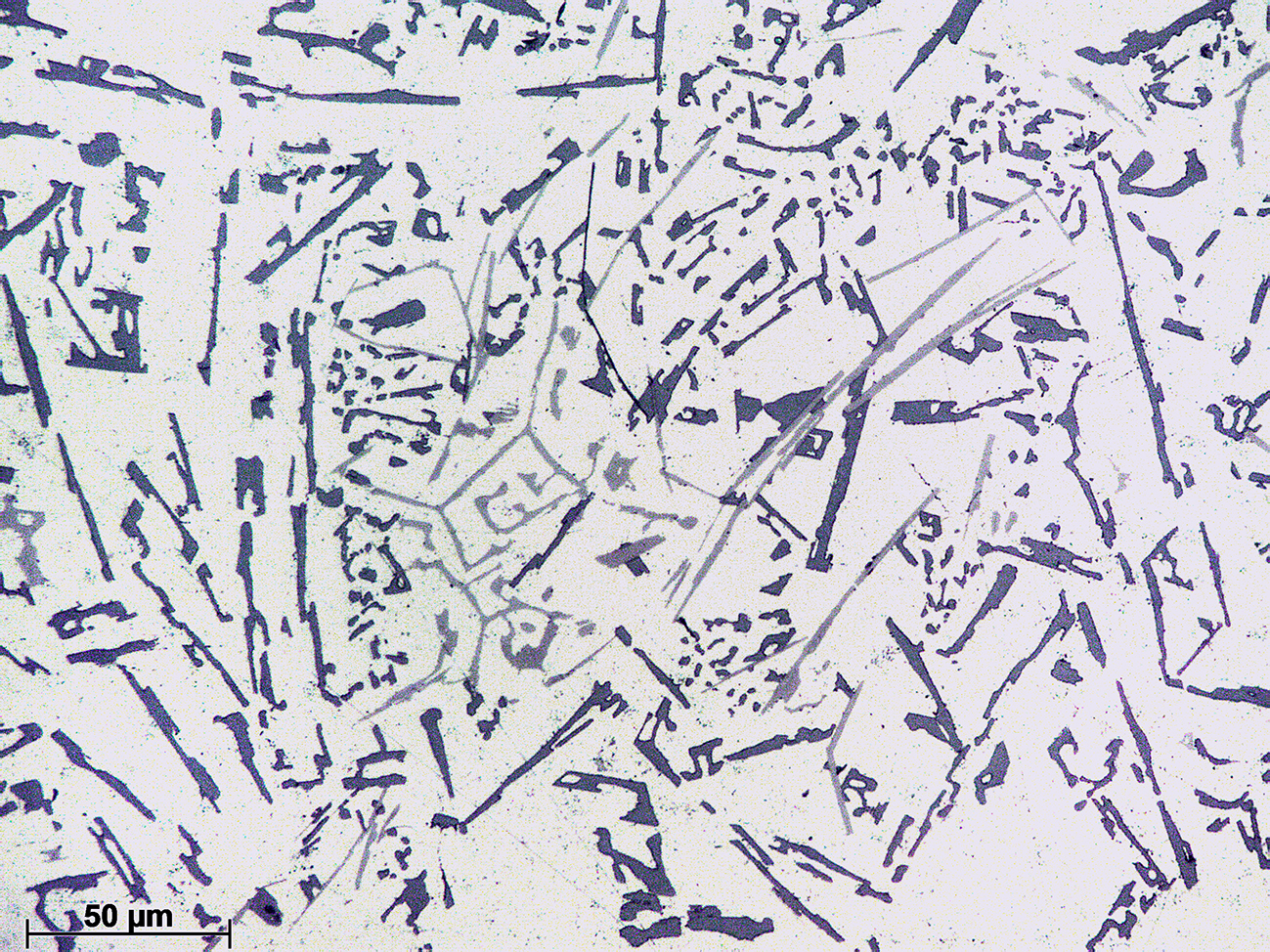

Aleación Al-Si hipereutéctica compuesta por gruesas agujas o placas de Si cristalino primario dispersas en una matriz eutéctica Al/Si_eut. La interfase entre el Si primario y la matriz es incoherente, lo que resulta en zonas susceptibles a la formación y propagación de fisuras. En la segunda micrografía se puede observar un enriquecimiento en Al (zonas blanquecinas) en las inmediaciones del Si primario. El Si eutéctico aparece en forma de finas agujas dispersas por la matriz y orientadas de forma aleatoria. En la región eutéctica se observan dos tipos de compuestos intermetálicos ricos en Fe, el α-AlFeSi, con una morfología de escritura china, y el β-AlFeSi en forma de finas agujas. Ambos se reconocen fácilmente en la micrografía a mayores aumentos con un color ligeramente más claro que el Si eutéctico. Este tipo de compuestos intermetálicos se forman como consecuencia de la presencia de impurezas de hierro y su formación es poco deseable, ya que resultan perjudiciales tanto desde el punto de vista de corrosión como mecánico.

Diagrama Al-Si

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
