Composición: Cu-42%Zn.

Procesado: Moldeado en arena. Calentado a 800ºC-1h, enfriamiento en el horno hasta 600ºC y  temple en agua.

Ataque: Inmersión durante 30 s en solución alcohólica de FeCl₃.

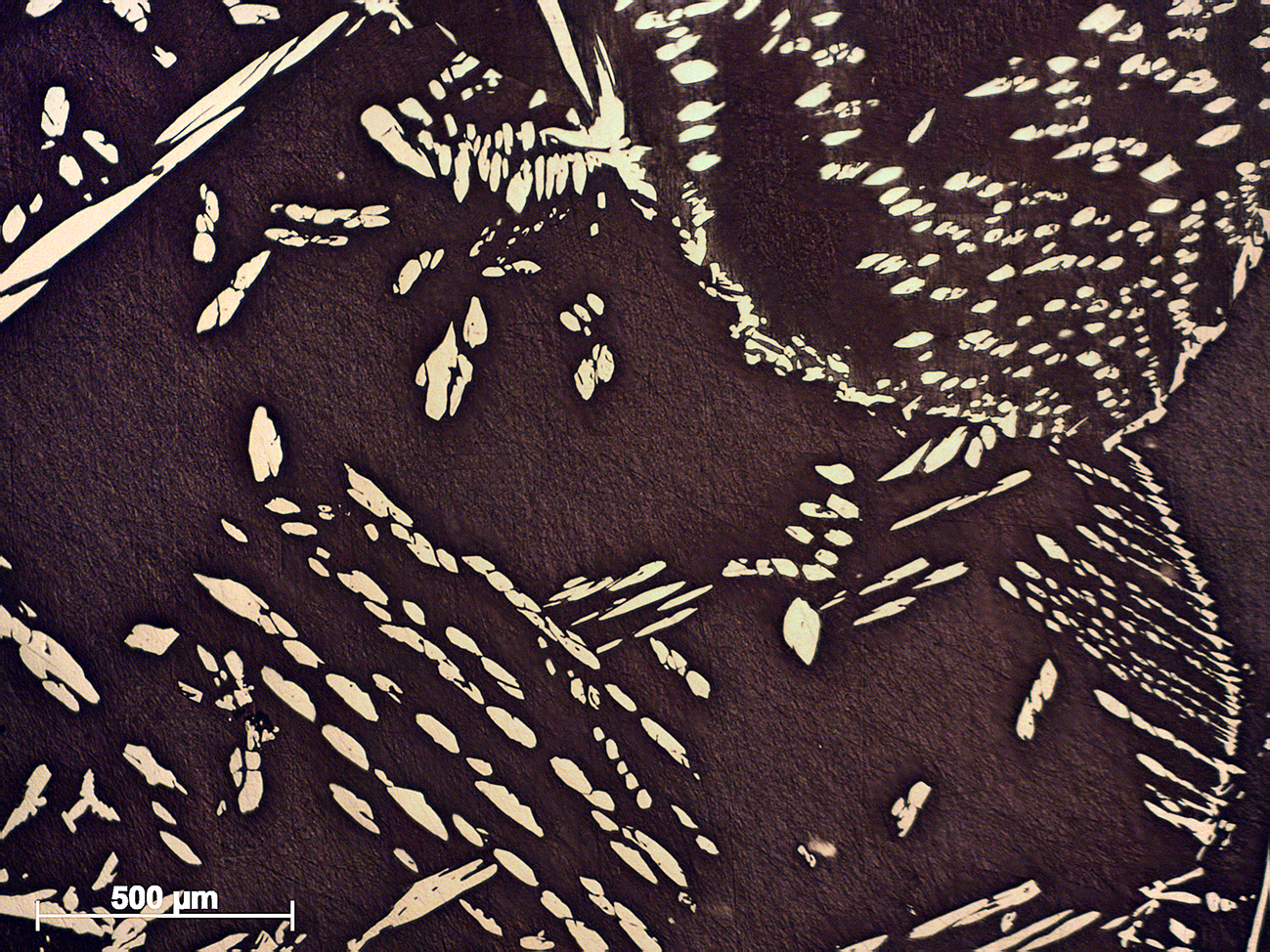

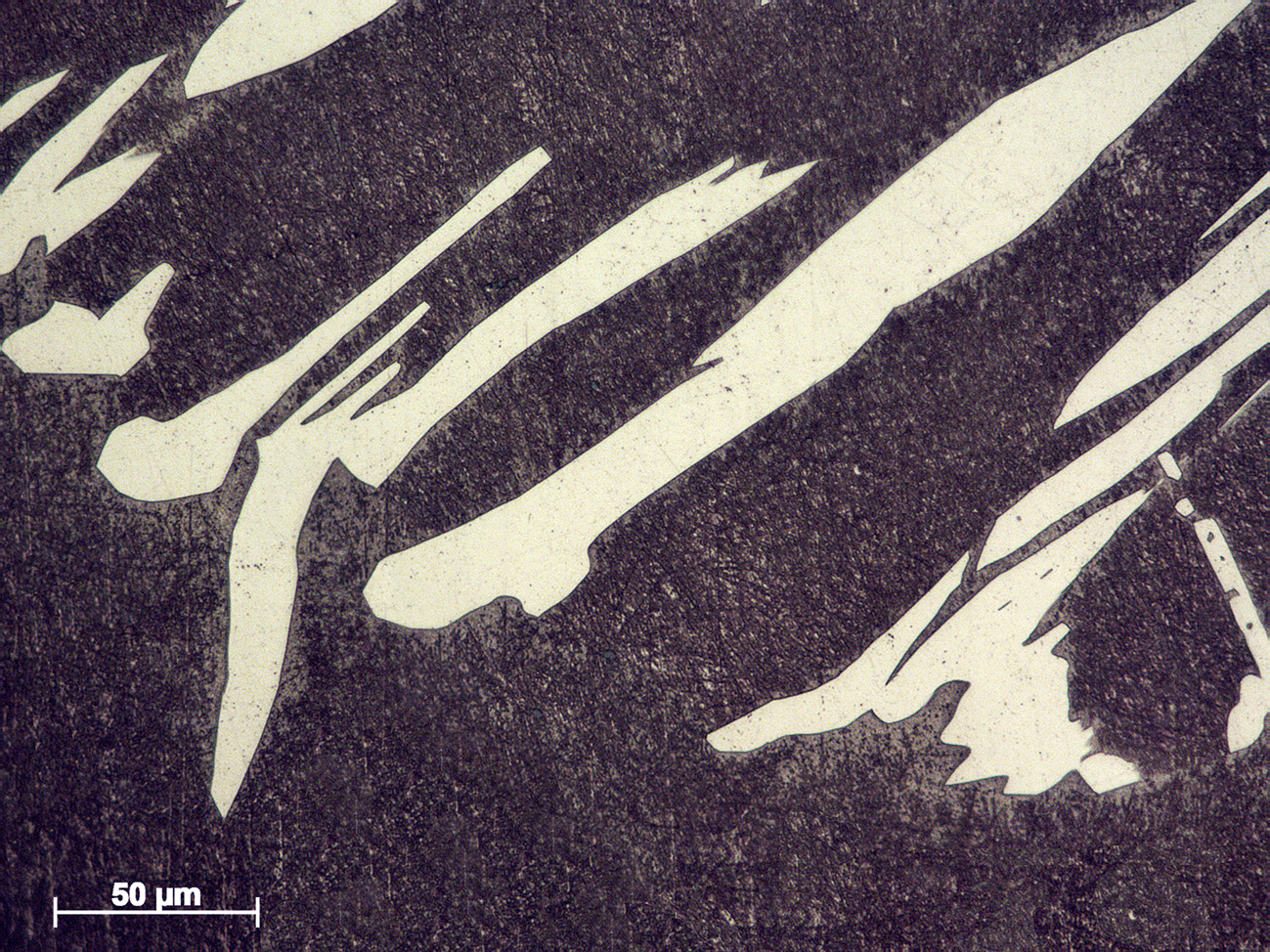

Latón con la misma composición que las probetas X10 y X11, pero con distinto tratamiento térmico. La macrografía muestra granos de gran tamaño y distinta coloración junto con trazos orientados de una segunda fase en su interior. El gran tamaño de grano se debe a la etapa de recocido a 800ºC en el campo monofásico β del diagrama de equilibrio Cu-Zn. El enfriamiento lento hasta 600ºC da lugar a la precipitación de agujas groseras de fase α en una proporción que corresponde a aproximadamente la mitad de lo que se habría formado de haber seguido el enfriamiento lento hasta temperatura ambiente. En las micrografías se observan las grandes dimensiones relativas de los cristales de precipitado de fase α. En el temple posterior desde los 600ºC, la fase β retiene en solución sobresaturada el exceso de Cu que hubiera precipitado en un enfriamiento más lento.

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
