Composición: Al-5,6%Zn-2,5%Mg-1,6%Cu-0,2%Fe-0,2%Si-0,05%Ti-0,02%Mn-0,2%Cr-0,15%Otros

Procesado: Extrusión y tratamiento térmico T73

Ataque: Inmersión durante 30-120 s en mezcla de ácidos (HCl+HF+HNO₃).

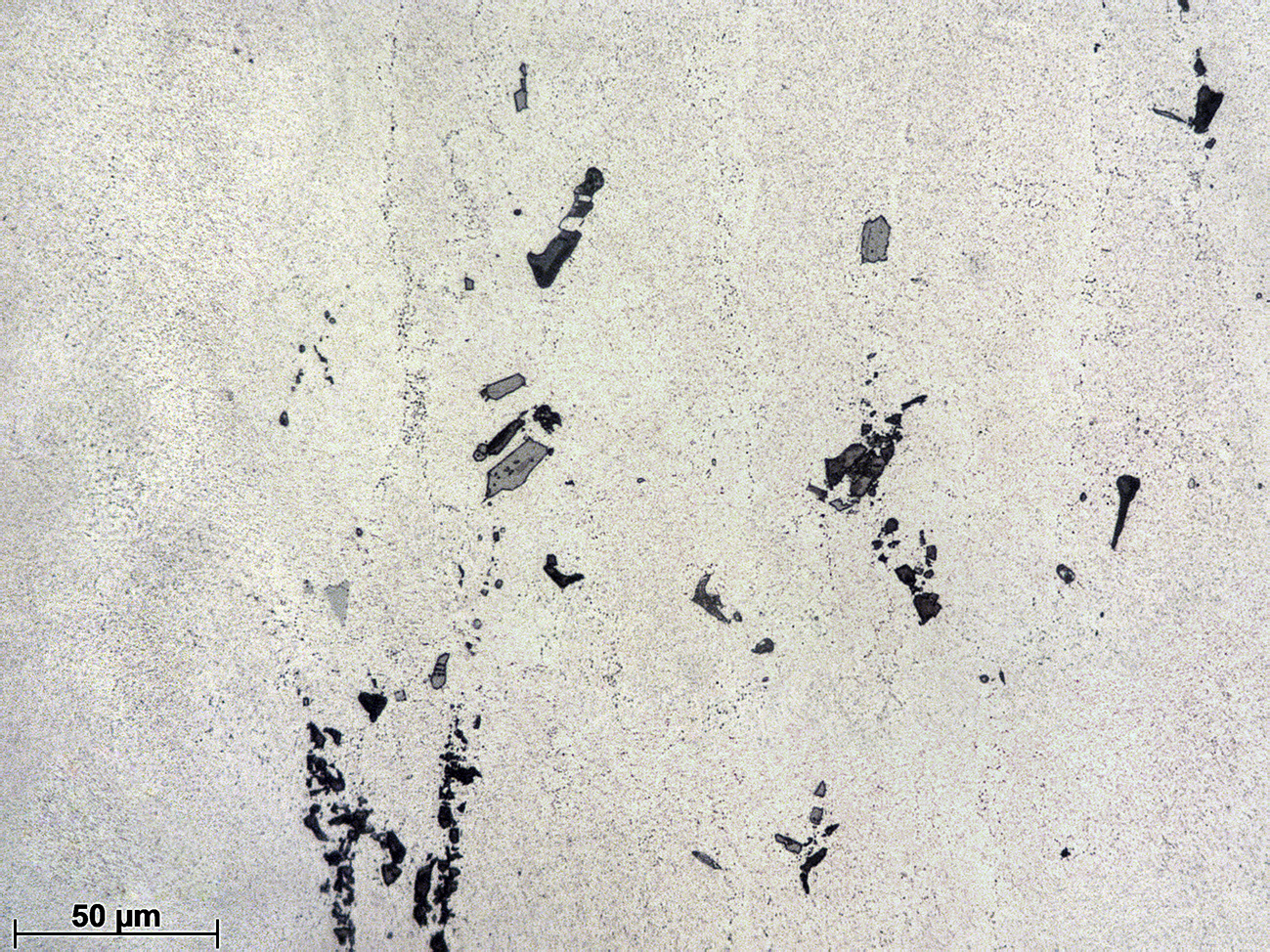

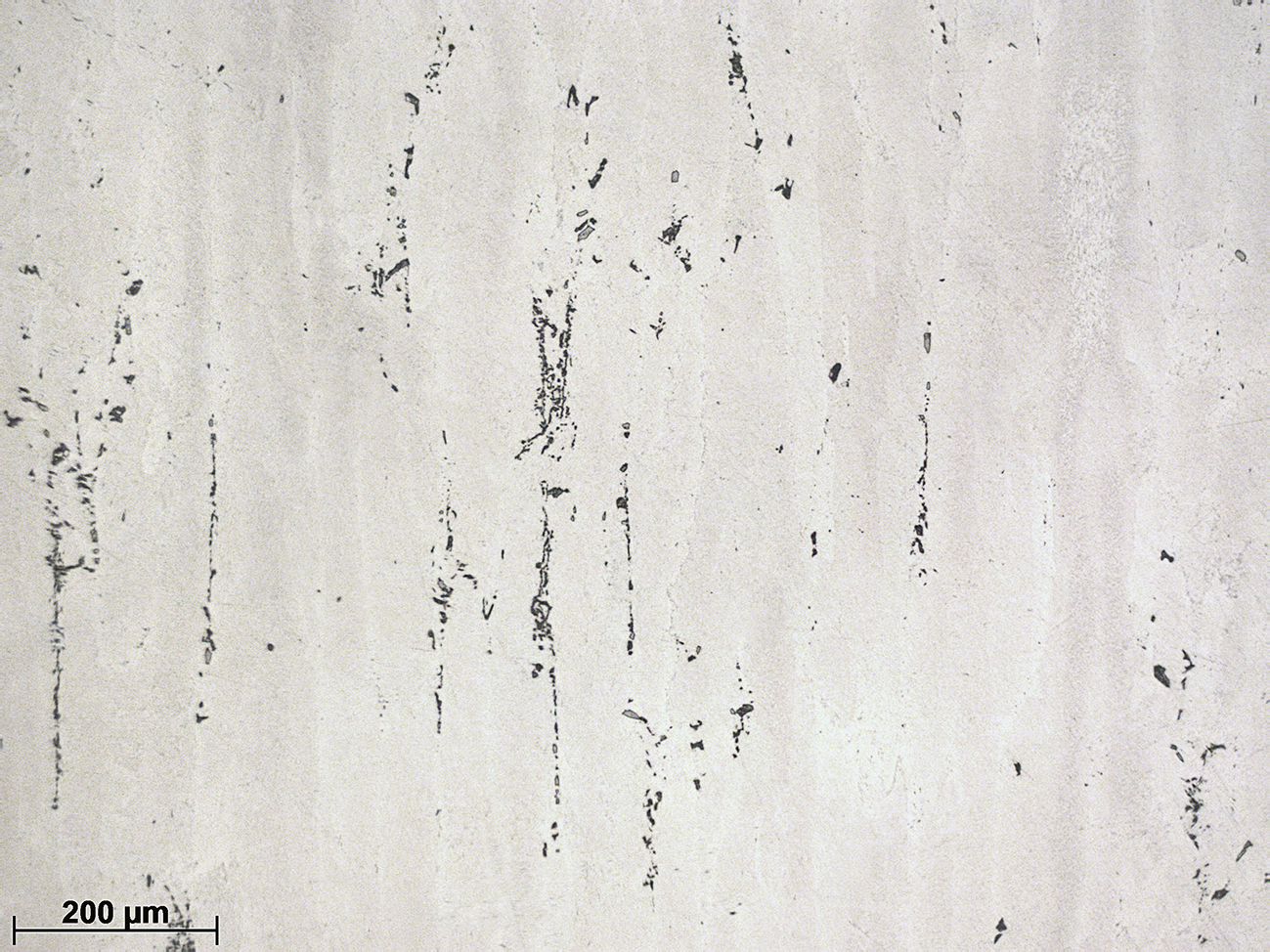

La aleación 7075 (Al-Zn-Mg-Cu) es una de las más utilizadas en la industria aeronáutica debido a su alta relación resistencia mecánica/densidad. En la muestra pulida y sin atacar se diferencian claramente, por su tonalidad y morfología, dos tipos de compuestos intermetálicos, ambos alineados en la dirección de procesado. Las partículas de color gris claro y morfología poligonal corresponden a compuestos intermetálicos ricos en Fe, fundamentalmente Al₇Cu₂Fe, mientras que las agrupaciones de pequeñas partículas globulares de tonalidad oscura corresponden al compuesto Mg₂Si.

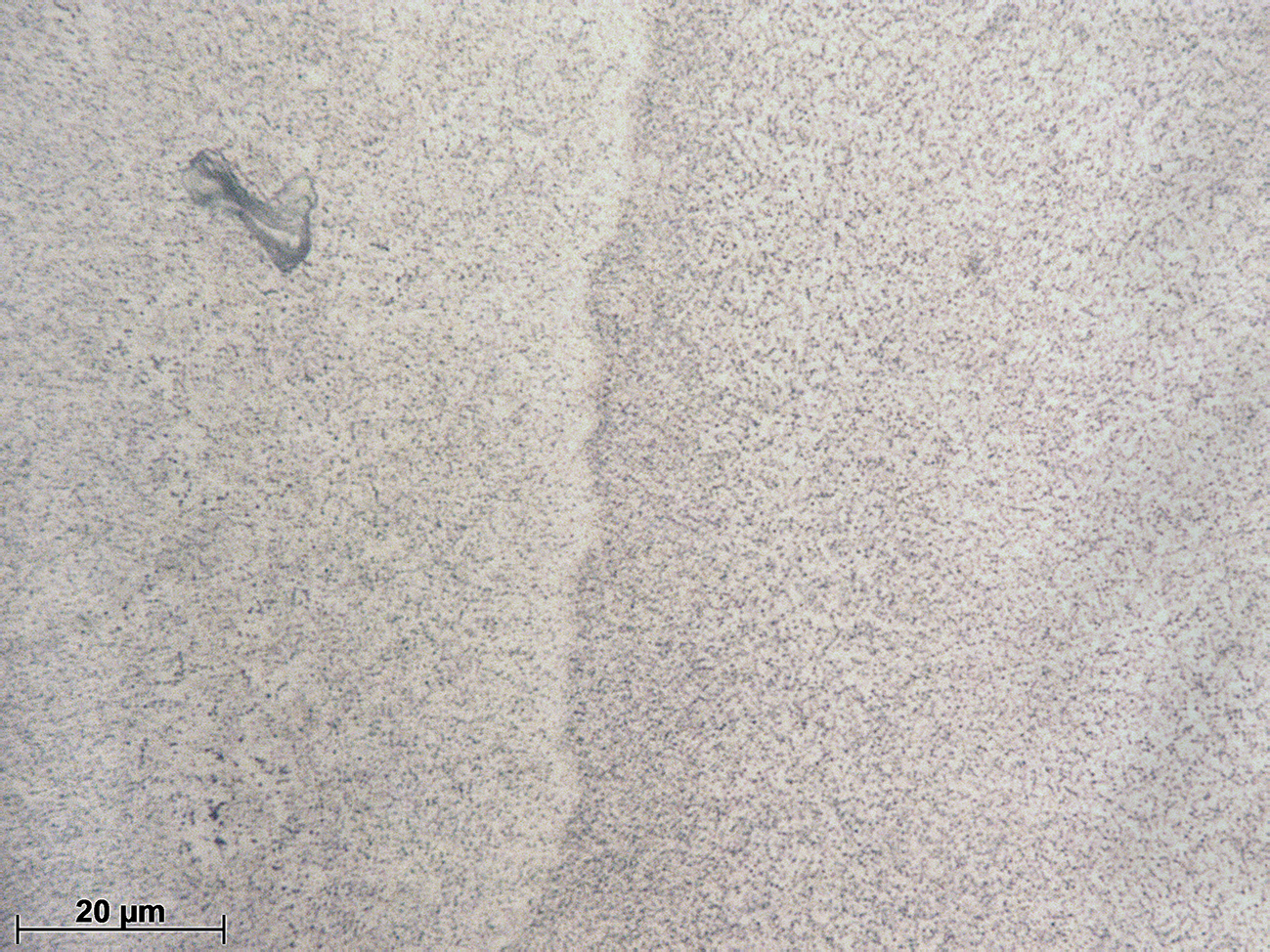

El ataque prolongado con mezcla de ácidos dificulta la distinción de los compuestos intermetálicos anteriores, debido a su disolución y/o desprendimiento, aunque permite revelar la estructura de granos alargados y que es típica de un proceso de forja. La falta de brillo de los granos después del ataque se asocia a la presencia de dispersoides (Al₁₈Cr₂Mg₃) y de precipitados de tamaño submicrométrico formados como consecuencia del tratamiento térmico aplicado (T73; solubilización, temple y sobreenvejecimiento). Estos precipitados son responsables de la alta resistencia y dureza de la aleación en este estado y su composición exacta depende de la temperatura de envejecimiento y composición de la aleación, siendo los precipitados MgZn₂ los más comunes. La presencia de una gran cantidad de dispersoides dificulta el proceso de recristalización, lo que explica el aspecto alargado de los granos.

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
