Composición: Al-1,12%Li-0,82%Cu-0,06%Mg-0,04%Zr-0,02%Fe-0,024%Si.

Procesado: Forja y endurecimiento por precipitación.

Ataque: Inmersión durante 30s-120s en mezcla de ácidos (HCl+HF+HNO₃).

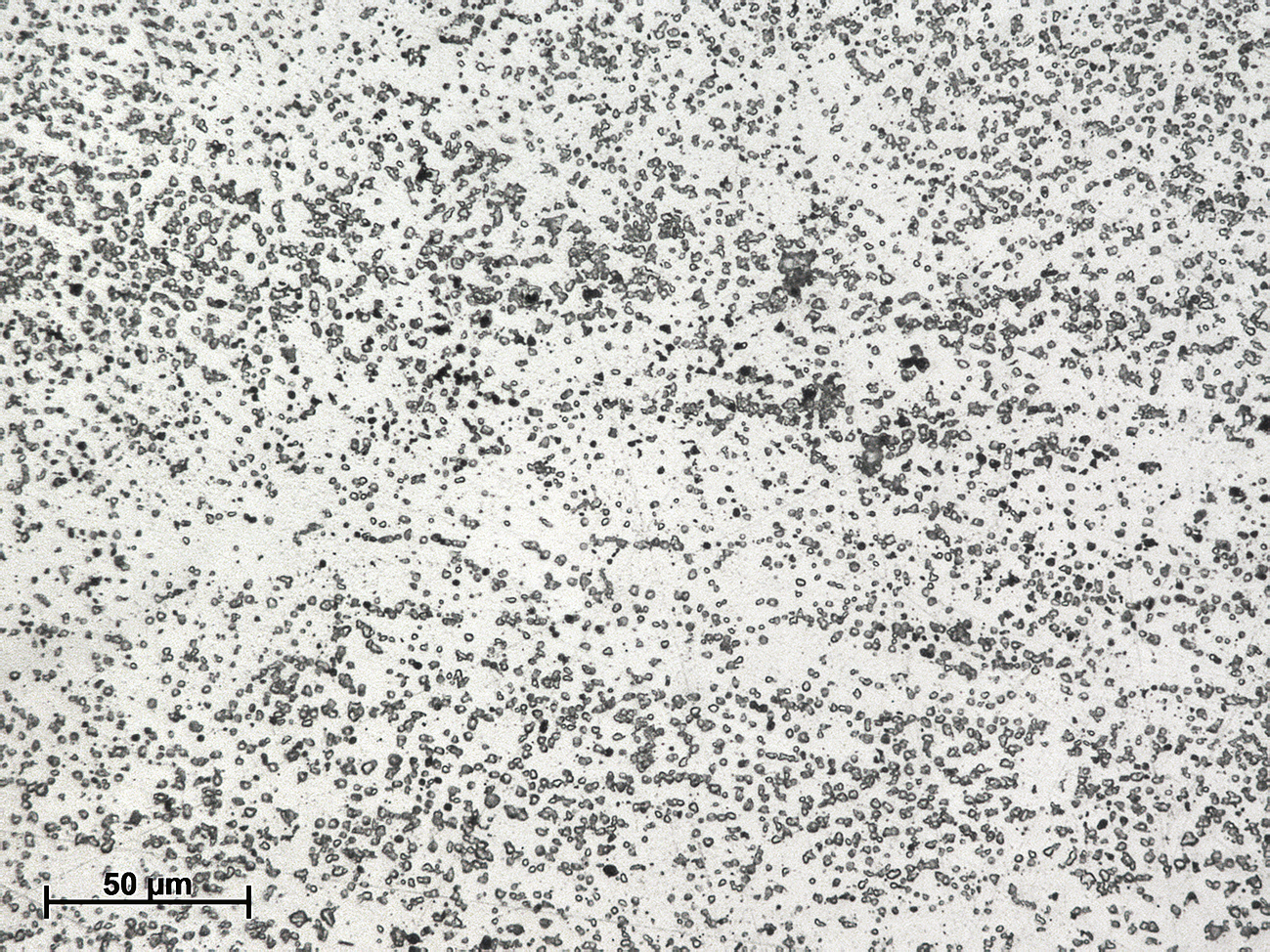

La aleación 8090 presenta una microestructura de granos equiaxiales de aproximadamente 1 µm de diámetro (no observables en esta micrografía) formada por una matriz α-Al y compuestos intermetálicos de un tamaño de 1-2 µm de diámetro orientados en la dirección del laminado. En la micrografía a mayores aumentos se identifican dos tipos de compuestos intermetálicos; por un lado, se encuentra la fase Al-Mg-Cu(Si) que probablemente corresponde a la fase S’ (Al₂CuMg) y se identifica en la micrografía como las partículas grisáceas, ligeramente esféricas y de menor tamaño. El segundo tipo corresponde a fases ricas en impurezas de Fe, Al-Cu-Fe(Mg), y se reconocen por su color más oscuro, mayor tamaño y morfología poligonal. En este tipo de aleaciones es común la formación de la fase β’ (Al₃Zr), sin embargo, debido a su pequeño tamaño, sólo es identificable mediante microscopía de transmisión, al igual que los finos precipitados de fase metaestable δ´(Al₃Li) responsable del endurecimiento de la aleación.

En esta aleación de forja, la incorporación de Li como principal elemento aleante resulta en una disminución en la densidad de un 10 % y un aumento de un 11 % en el límite elástico en comparación con otras aleaciones de aluminio comúnmente utilizadas como la 2024. La aleación 8090 presenta superplasticidad debido a su pequeño tamaño de grano (<10 µm) por lo que resulta muy útil en el diseño de componentes de tecnología avanzada en el sector aeroespacial, así como en defensa y armamento.

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
