Composición: Cu-20%Zn.

Procesado: Extruido en caliente y después trefilado en frío. Recocido durante 1h a 600ºC.

Ataque: Inmersión durante 90 s en solución alcohólica de FeCl₃.

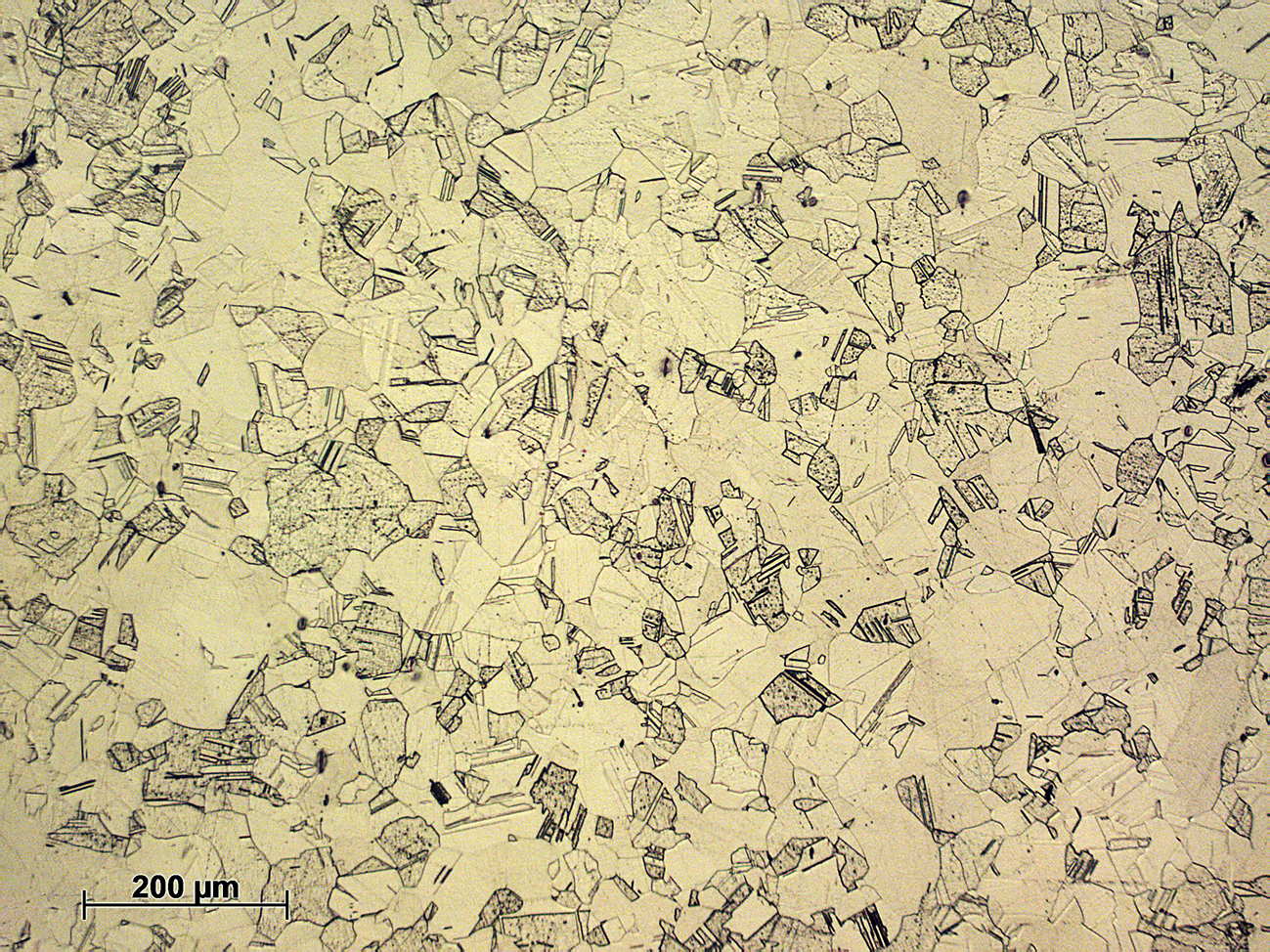

Se trata del mismo material de la muestra X31 a la que se le ha sometido a un recocido a 600ºC durante 1 hora. El recocido produce de nuevo la recristalización del material por lo que la microestructura muestra granos equiaxiales libres de deformación. Las maclas son rectas y el tono más oscuro de algunos granos se debe a un mayor ataque de éstos por su orientación respecto al plano de pulido.

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
