Composición: Al-6,8%Si-0,153%Fe-0,37%Mg-0,0006%Mn-0,14%Ti-0,0004%Sr.

Procesado: Moldeo.

Ataque: Inmersión durante 10-45s en una disolución de HF al 0,5%.

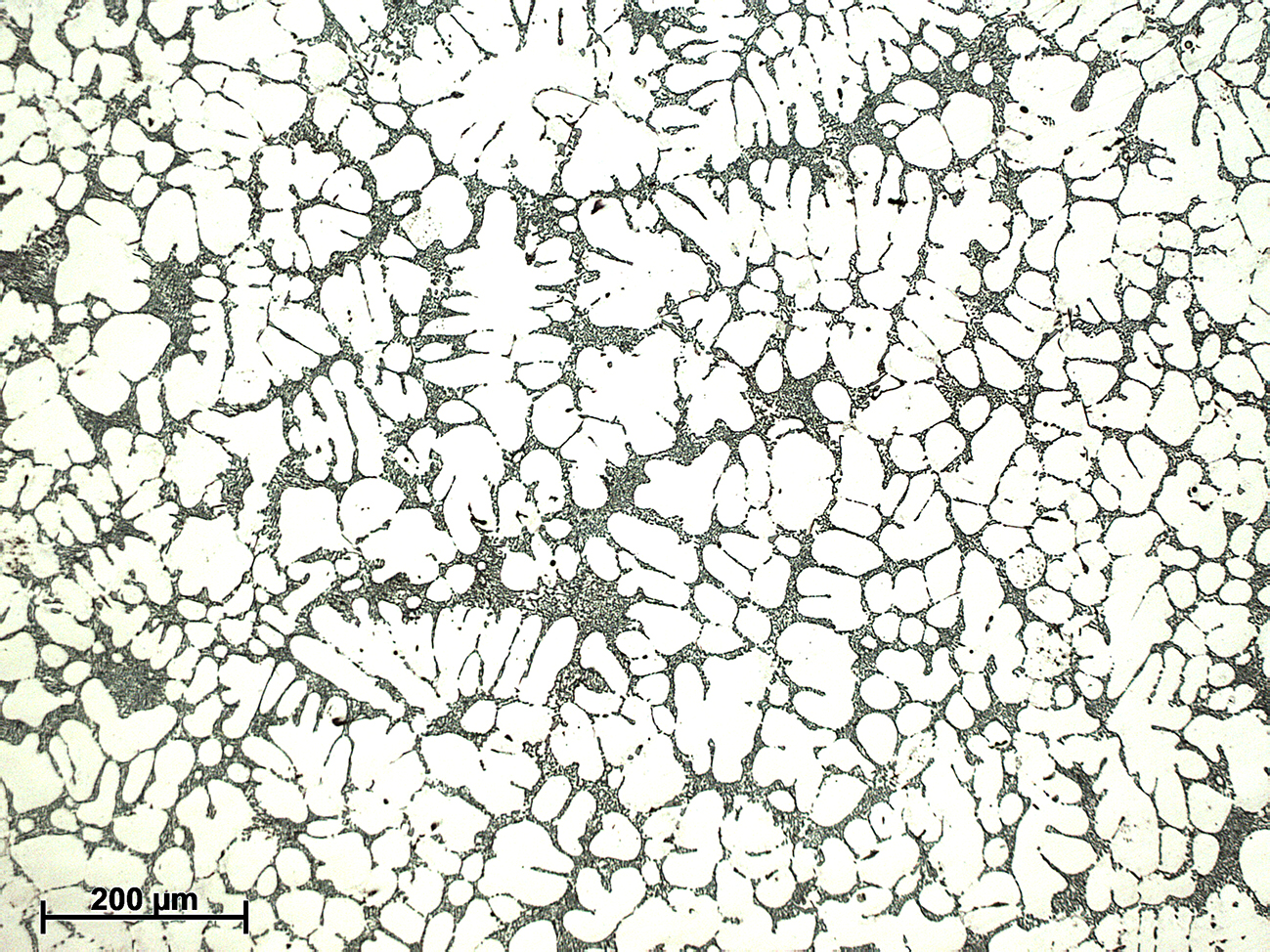

Se trata de una aleación Al-Si hipoeutéctica fabricada por moldeo y que presenta dendritas de fase primaria (α-Al) y un eutéctico (Al-Si) situado en los espacios interdendríticos. El Si que forma parte del eutéctico aparece en forma de pequeñas escamas o glóbulos debido al efecto modificador del Sr. El eutectico modificado mejora la resistencia y ductilidad de la aleación. Esta aleación presenta, además, tres tipos de compuestos intermetálicos, todos ellos localizados en la región interdendrítica:

-Agujas o placas de β-AlFeSi

-El compuesto π-AlFeSiMg con morfología de escritura china y que presenta una tonalidad clara.

-Pequeños glóbulos de Mg₂Si de tonalidad oscura y que debido a su baja proporción son difíciles de identificar mediante microscopía óptica.

Diagrama Al-Si

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
