Composición: Cu-11,8%Al.

Procesado: Moldeado en coquilla. Calentado a 900ºC-1h, enfriamiento en el horno hasta 530ºC y temple en agua.

Ataque: Inmersión durante 5-10 s en solución alcohólica de FeCl₃.

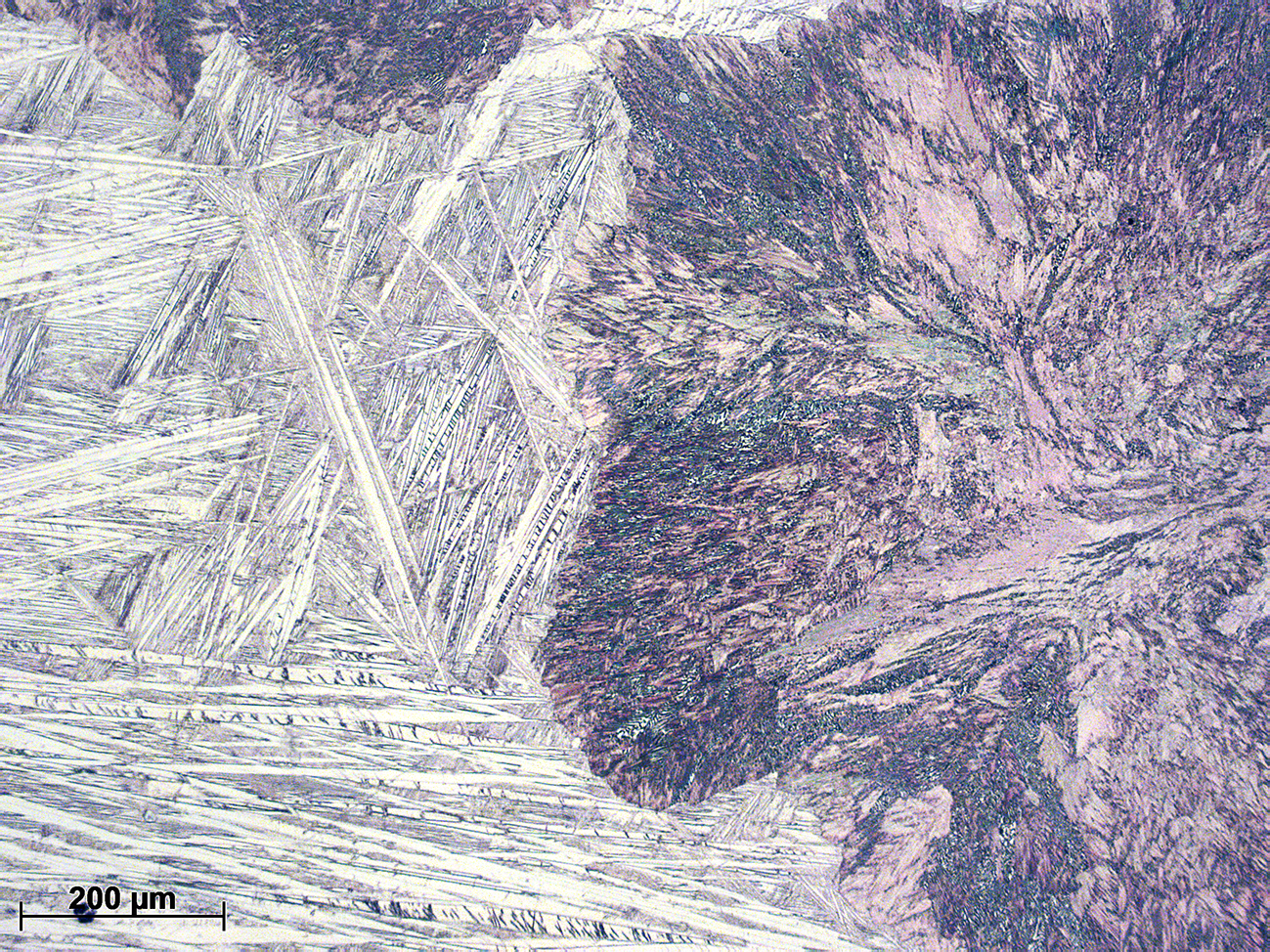

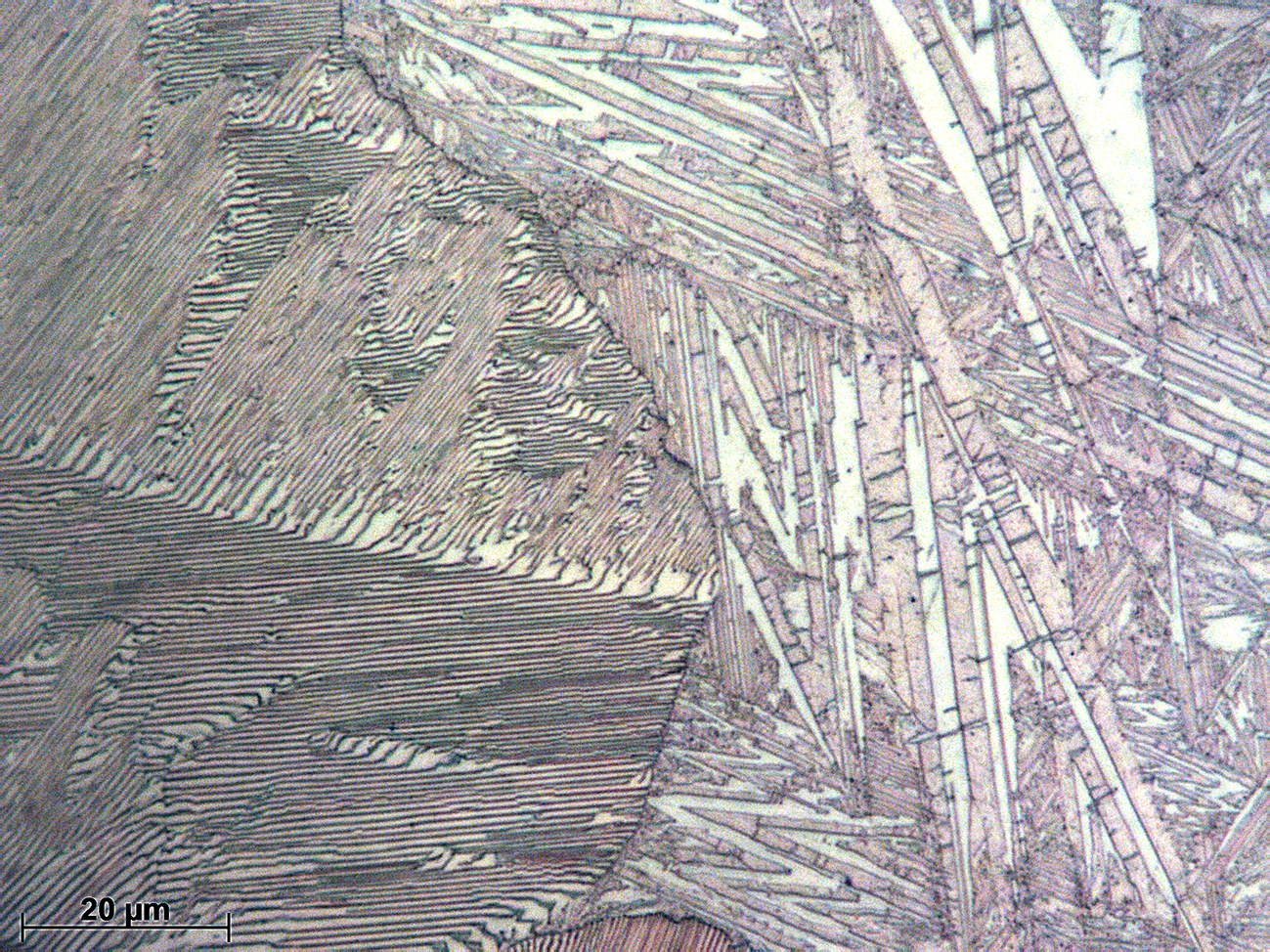

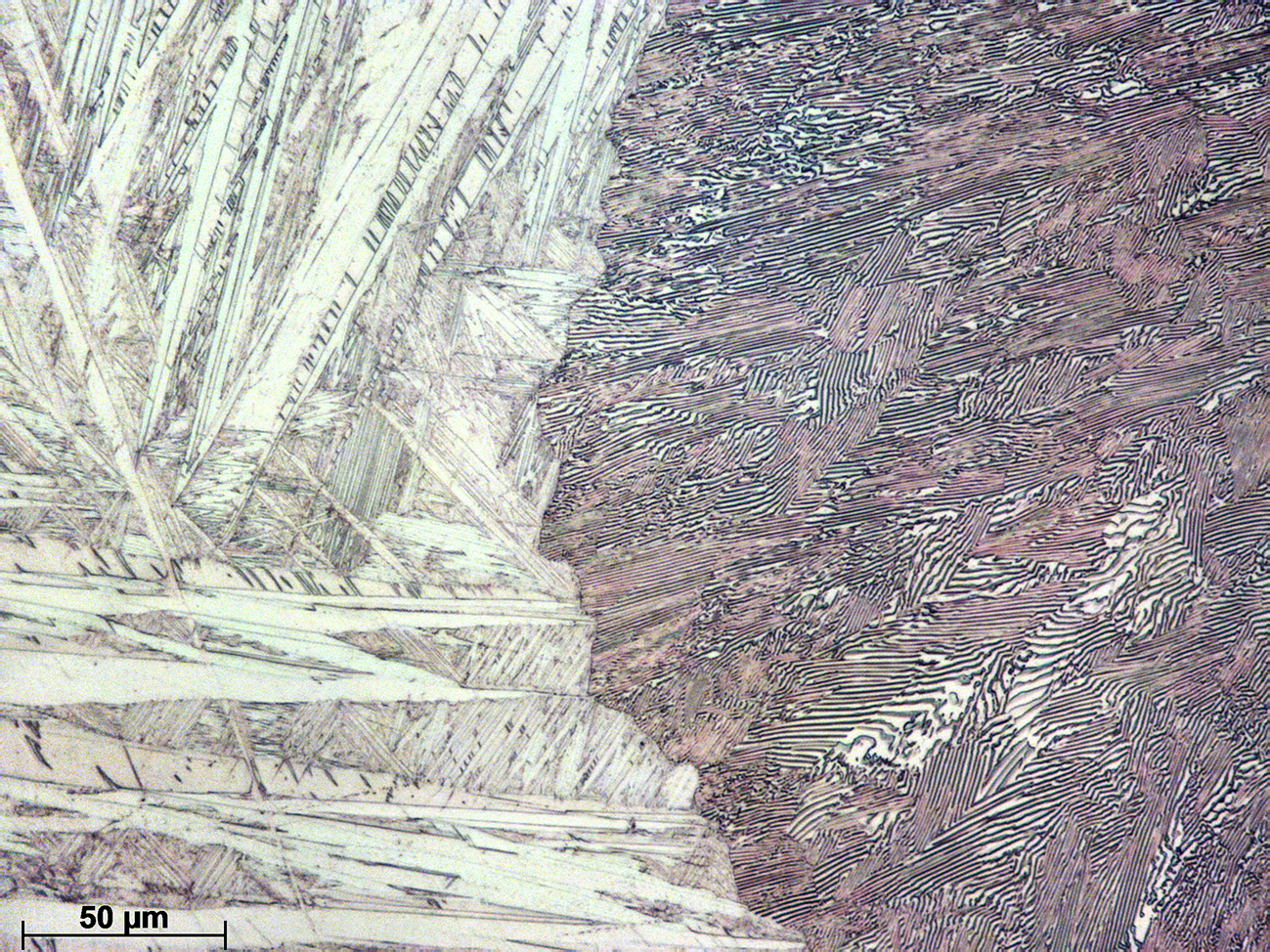

La macroestructura muestra grandes granos equiaxiales en los que se aprecian contornos circulares marrones y una matriz de color amarillo con formas de agujas. Inicialmente, durante el calentamiento a 900ºC, se forman grandes granos equiaxiales de fase β. En el enfriamiento posterior en el horno y a 565ºC esta fase comienza a transformar, por reacción eutectoide, en el agregado laminar α+γ₂. Macroscópicamente, éste adquiere forma de nódulos que nuclean en los límites de grano de la fase β. La reacción eutectoide no se completa debido al poco tiempo transcurrido desde que se inicia la misma hasta que se alcanzan los 530ºC, momento de aplicación del temple. Esto propicia que al templar aún quede fase β sin desdoblarse, y que por transformación martensítica adquiera forma metaestable β‘ (solución sólida sobresaturada de aluminio en cobre). La estructura acicular de la fase β‘ es claramente diferenciable en las micrografías.

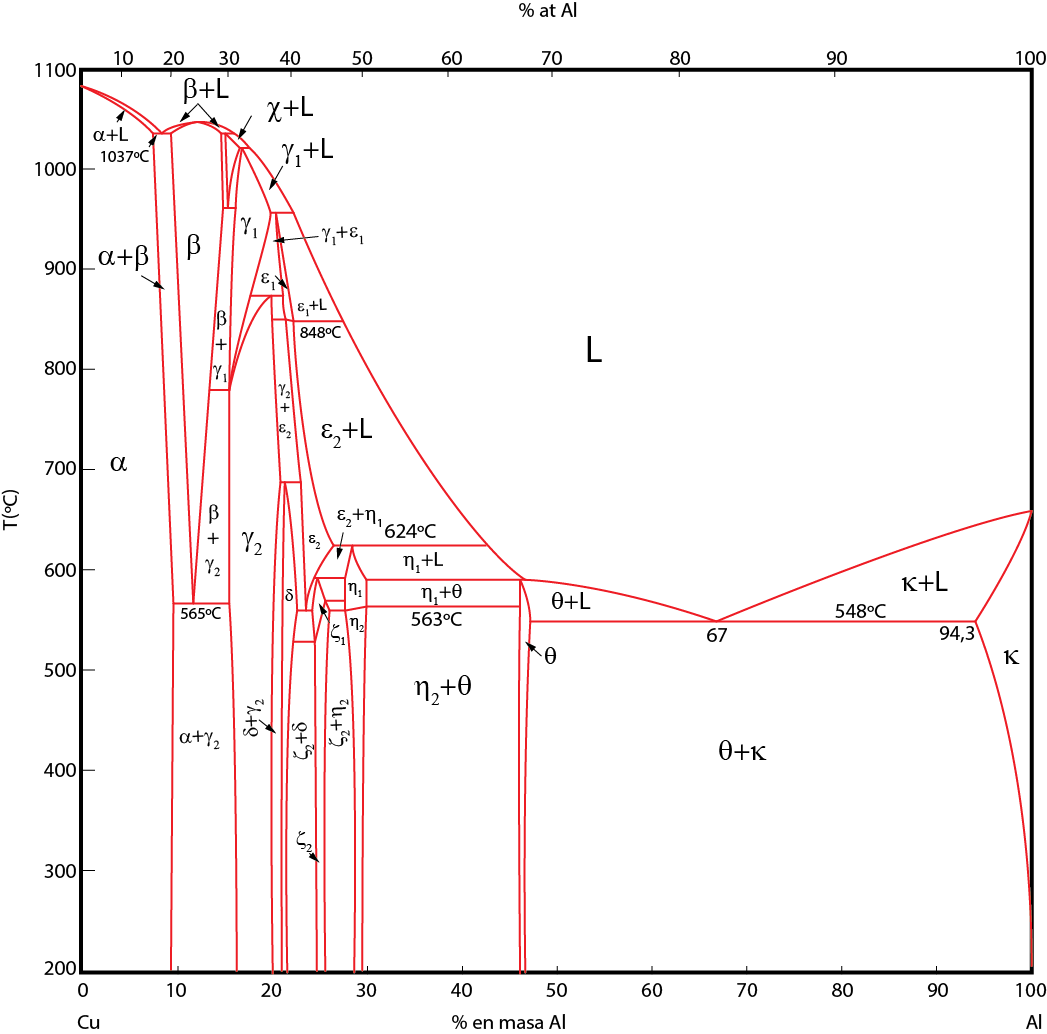

Diagrama Cu-Al

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
