Composición: Al-10,5%Si-0,53%Fe-0,35%Mg-0,12%Mn-0,10%Cu.

Procesado: Moldeo a presión (Pressure die casting).

Ataque: Inmersión durante 10-45s en una disolución de HF al 0,5%.

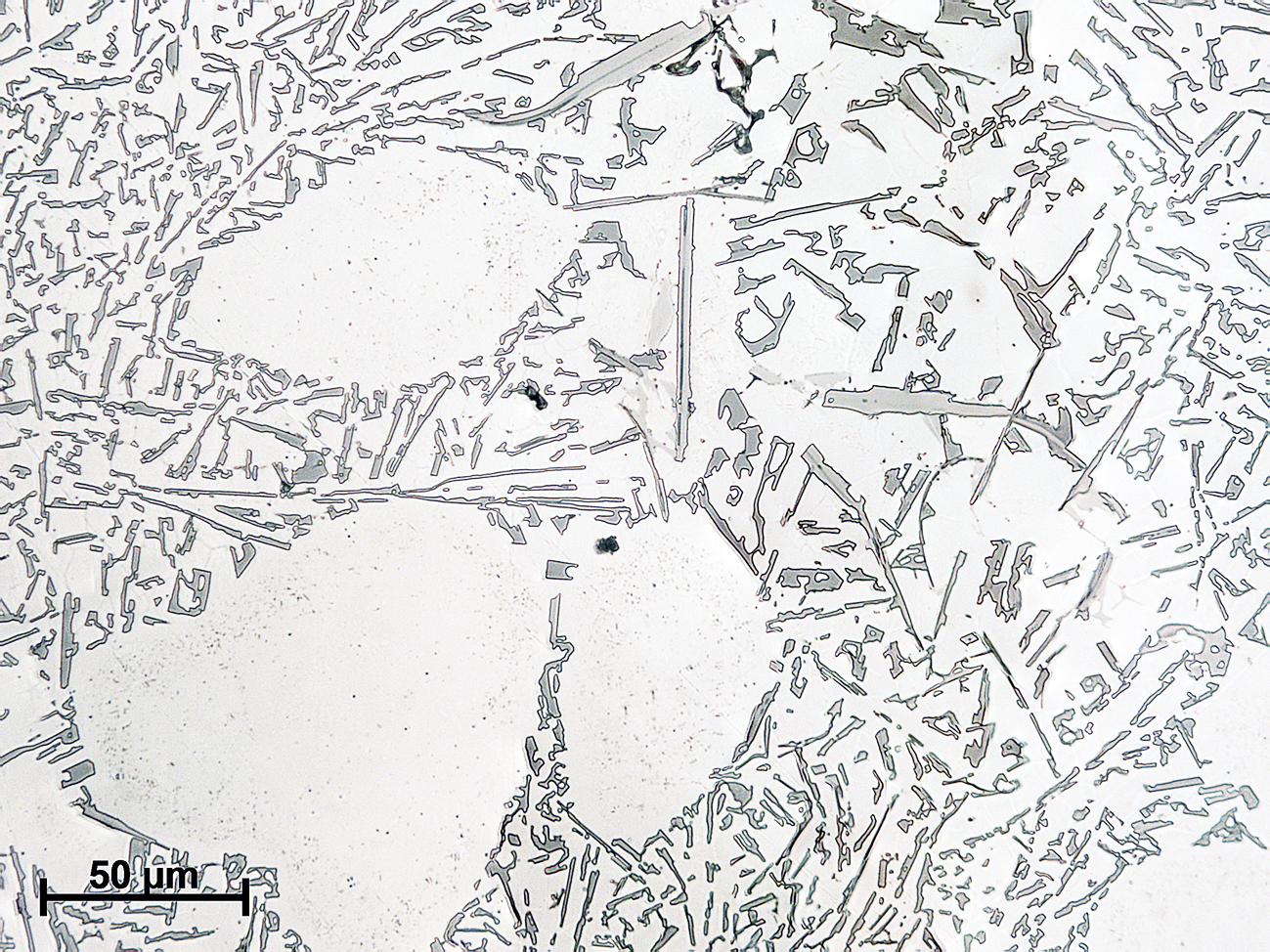

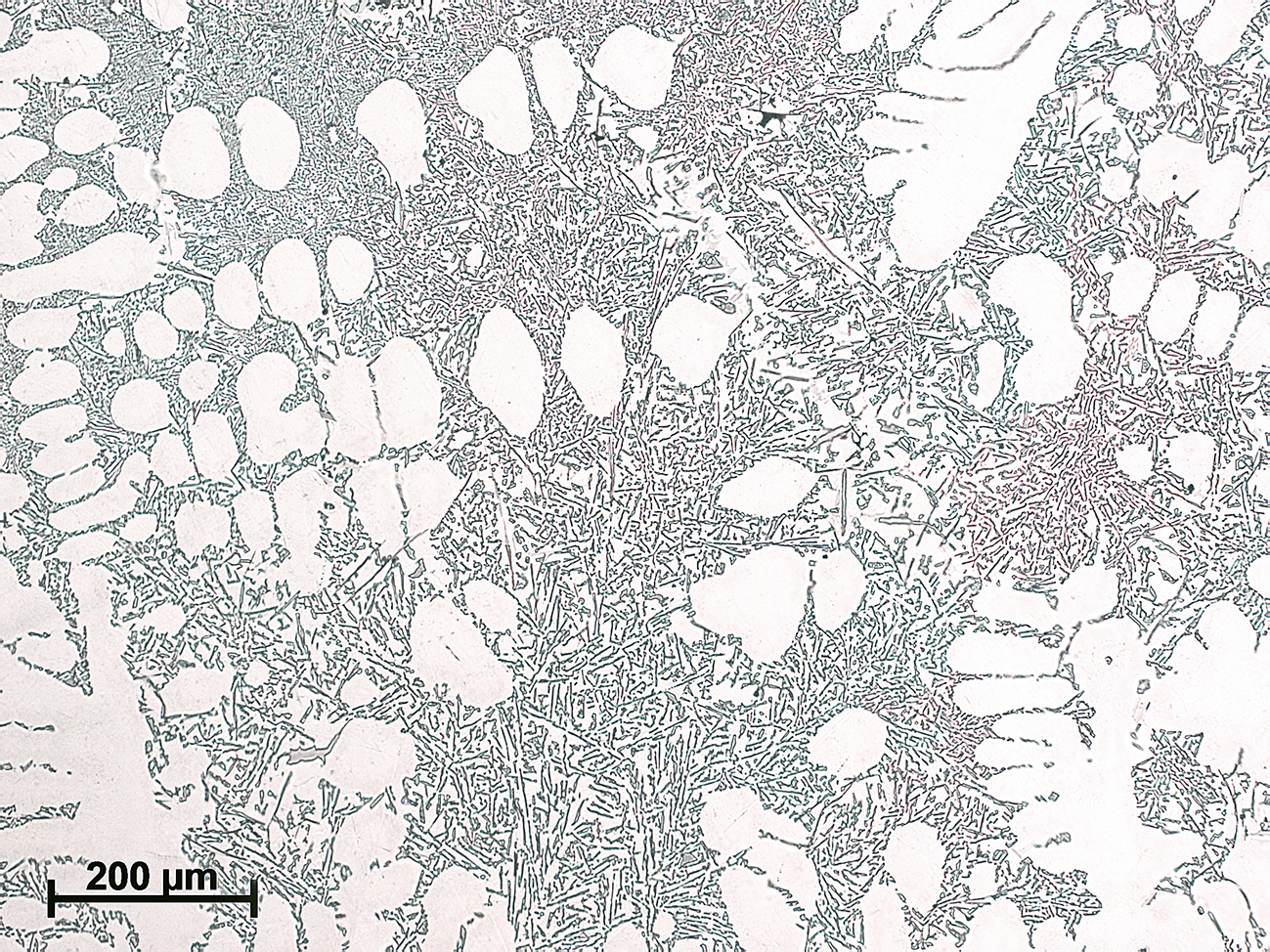

Microestructura dendrítica característica de las aleaciones de moldeo donde se observan dendritas primarias de fase α-Al y un eutéctico Al-Si situado en los espacios interdendríticos. En la micrografía a mayores aumentos se observa la morfología acicular del Si eutéctico, así como la presencia de un compuesto intermetálico en forma de gruesas agujas identificado como β-AlFeSi. Éste se forma como consecuencia de la presencia de impurezas de Fe y resulta perjudicial tanto desde el punto de vista de la resistencia mecánica, ya que puede actuar como elevadores de tensiones, como a la corrosión, debido a su comportamiento catódico.

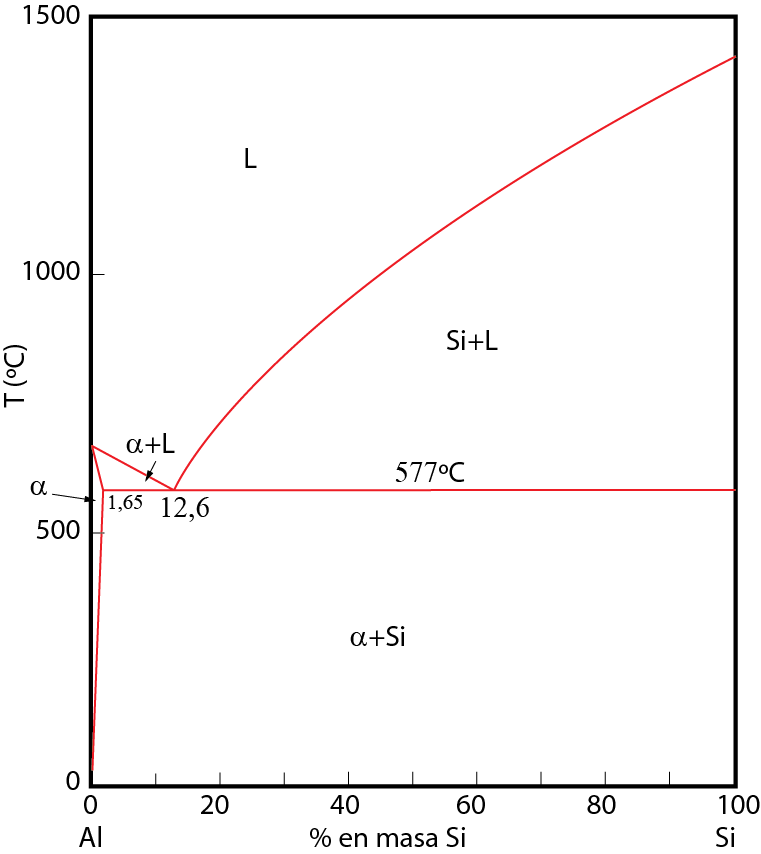

Diagrama Al-Si

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
