Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente. Calentado a 870ºC durante 1h, templado en agua desde esa temperatura y revenido a 660ºC durante 4d.

Ataque: Inmersión durante 10-15 s en nital al 2%.

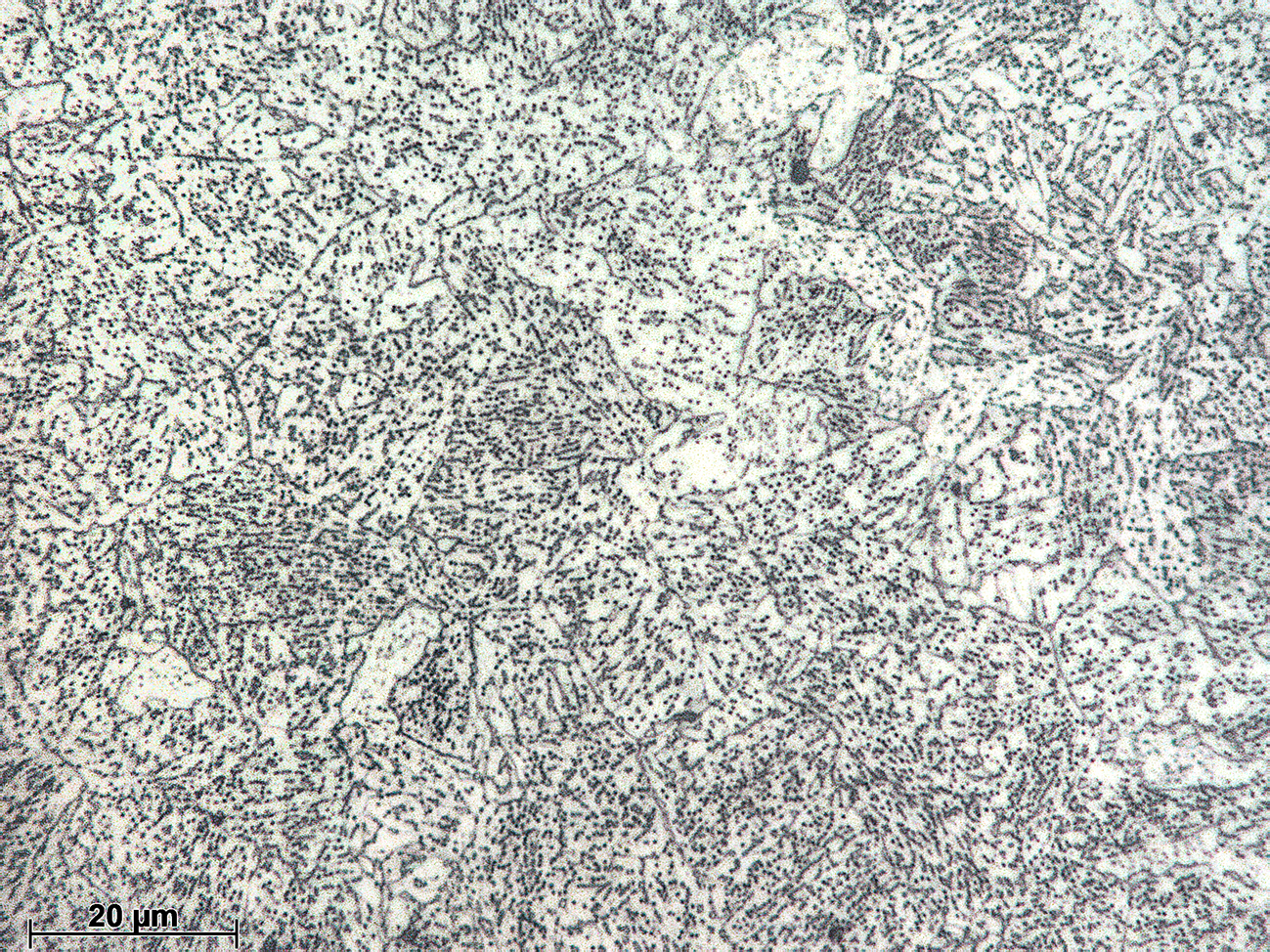

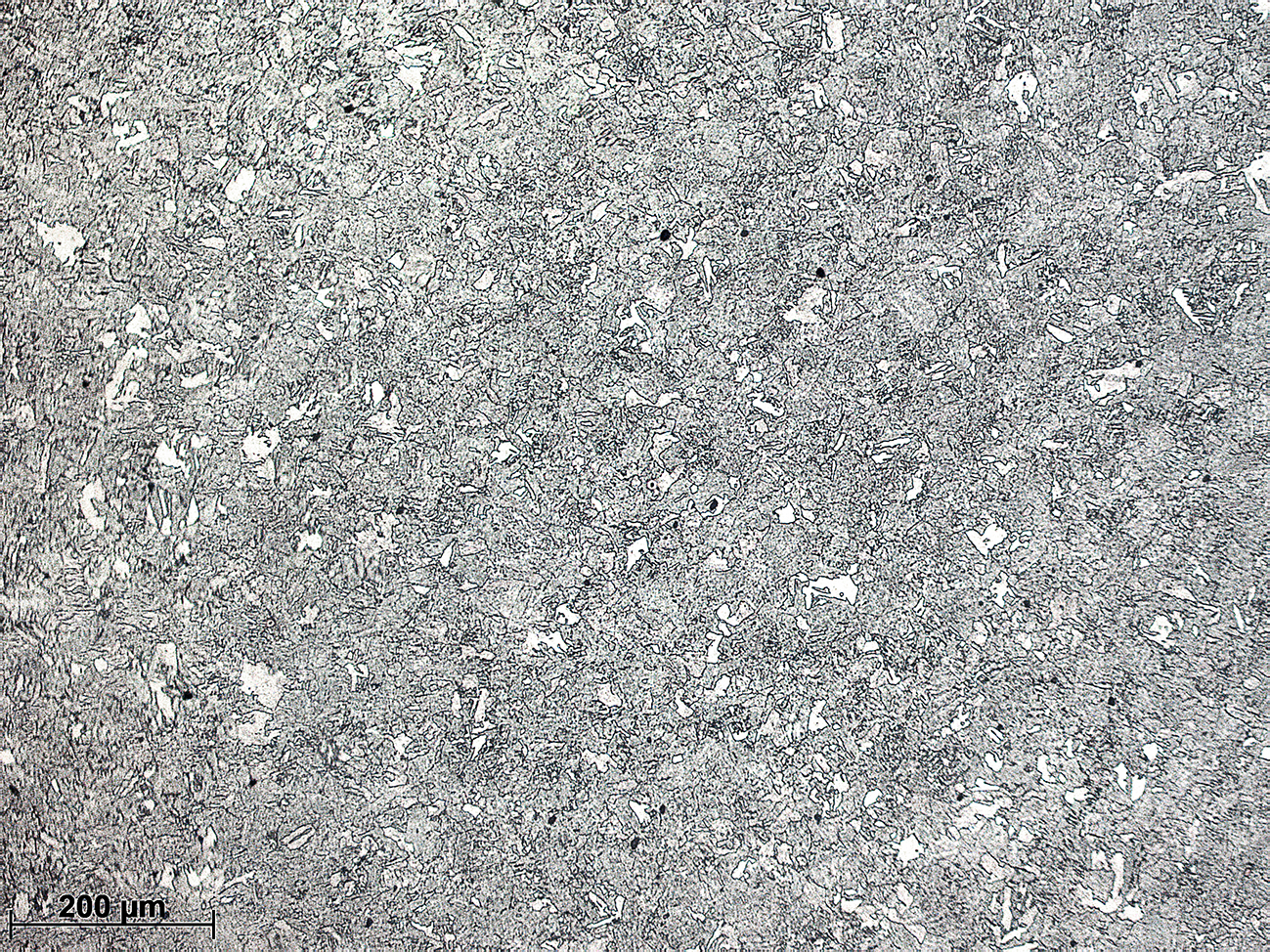

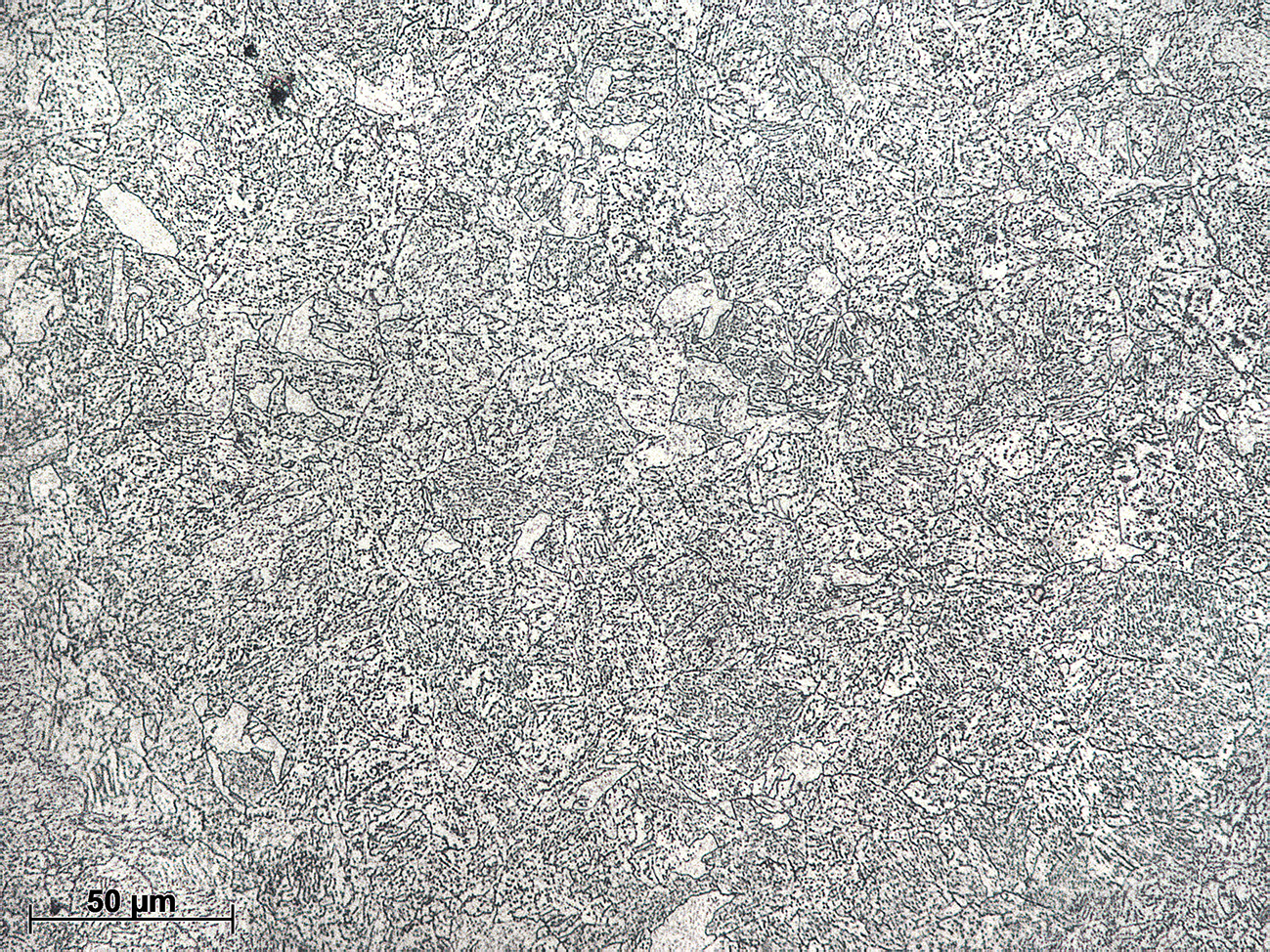

Esta muestra es la misma que las dos anteriores, pero en este caso se ha aumentado la temperatura de revenido desde 600 a 660ºC. Este aumento de la temperatura en 60ºC hace que aumenten de forma apreciable el tamaño de las partículas de cementita y que la ferrita, que en la muestra X26 mantenía todavía la forma de cristales aciculares, pase a tener formas más equiaxiales, observándose los límites de grano a grandes aumentos.

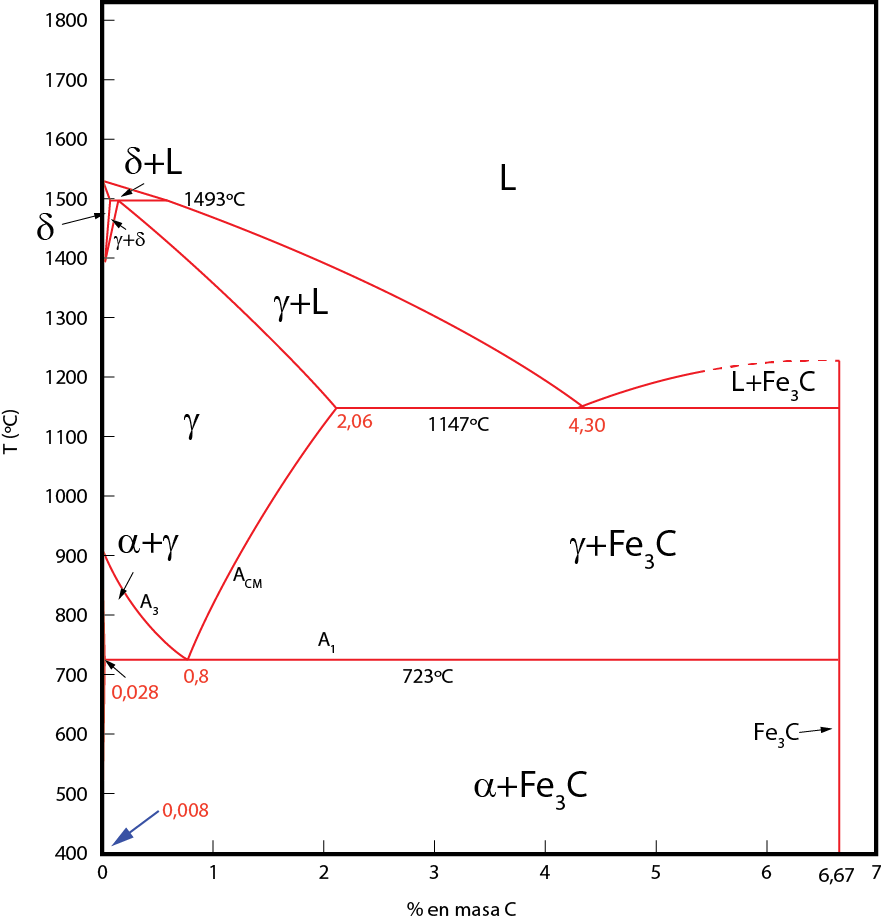

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
