Composición: Cu-48%Zn (Latón β´).

Procesado: Moldeado en arena.

Ataque: Inmersión durante 1 min en solución alcohólica de FeCl₃.

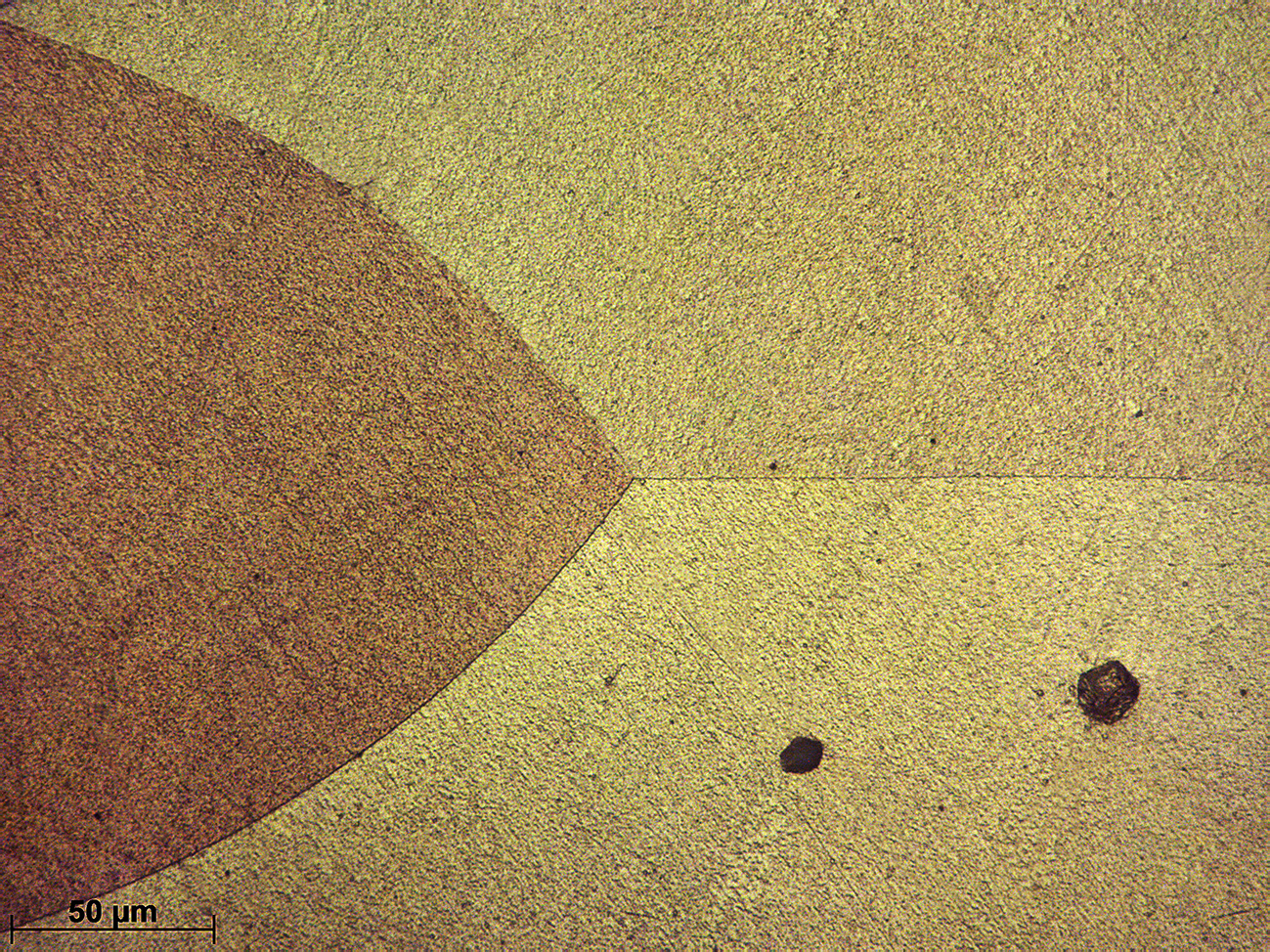

Su composición, según el diagrama de equilibrio Cu-Zn, corresponde a un campo monofásico β que se extiende en todo el intervalo de temperatura. La fase β, por enfriamiento, transforma a una fase ordenada β´ entre 454 y 468ºC. Esta fase es frágil, por lo que este tipo de latones se suele utilizar para sueldas y no tienen otra utilización industrial. La macroestructura muestra una distribución de granos columnares típica de un proceso de moldeo. Se observan también granos equiaxiales en la periferia, aunque con una distribución irregular debido a que la velocidad de enfriamiento no fue la misma en toda la pared del molde. La micrografía a mayores aumentos muestra tanto el carácter monofásico de esta aleación como la ausencia de microsegregación. Se observa como en la confluencia de tres granos se forman ángulos de 120º, intentando alcanzar el equilibrio de las tensiones superficiales.

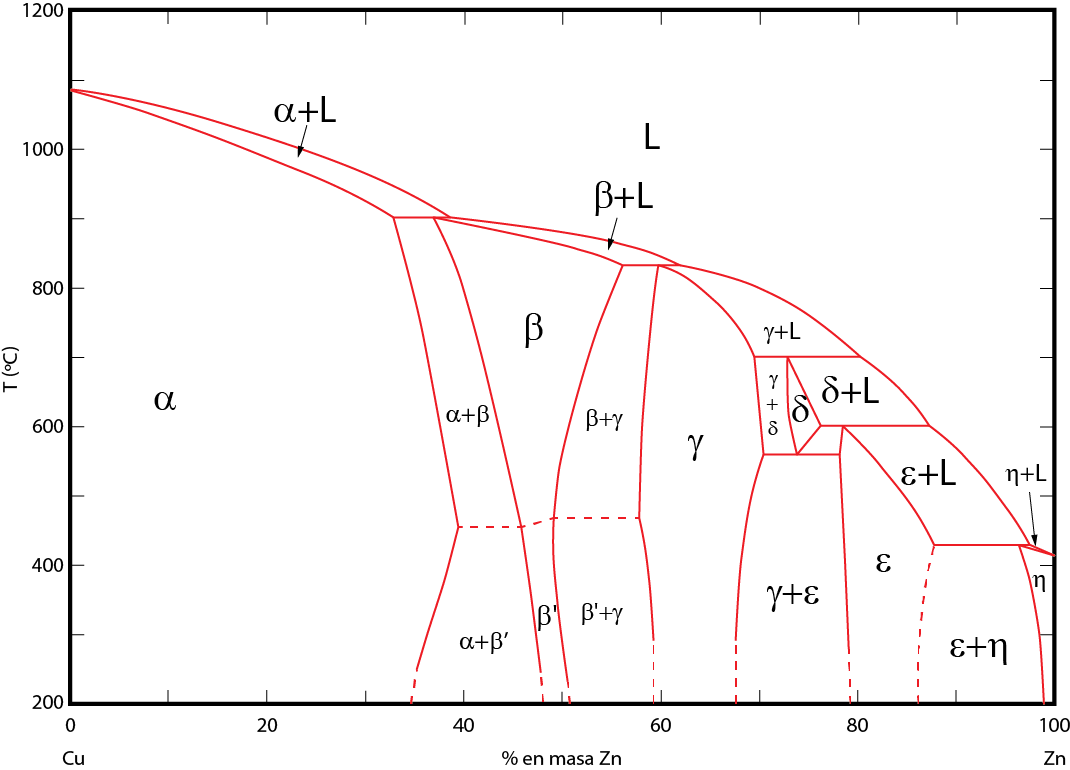

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
