X18

Acero al carbono (0,8%C) Normalizado

Composición: Acero eutectoide (0,8%C).

Procesado: Laminado en caliente. Calentado a 800ºC durante una hora y enfriado al aire.

Ataque: Inmersión durante 10-15 s en nital al 2%.

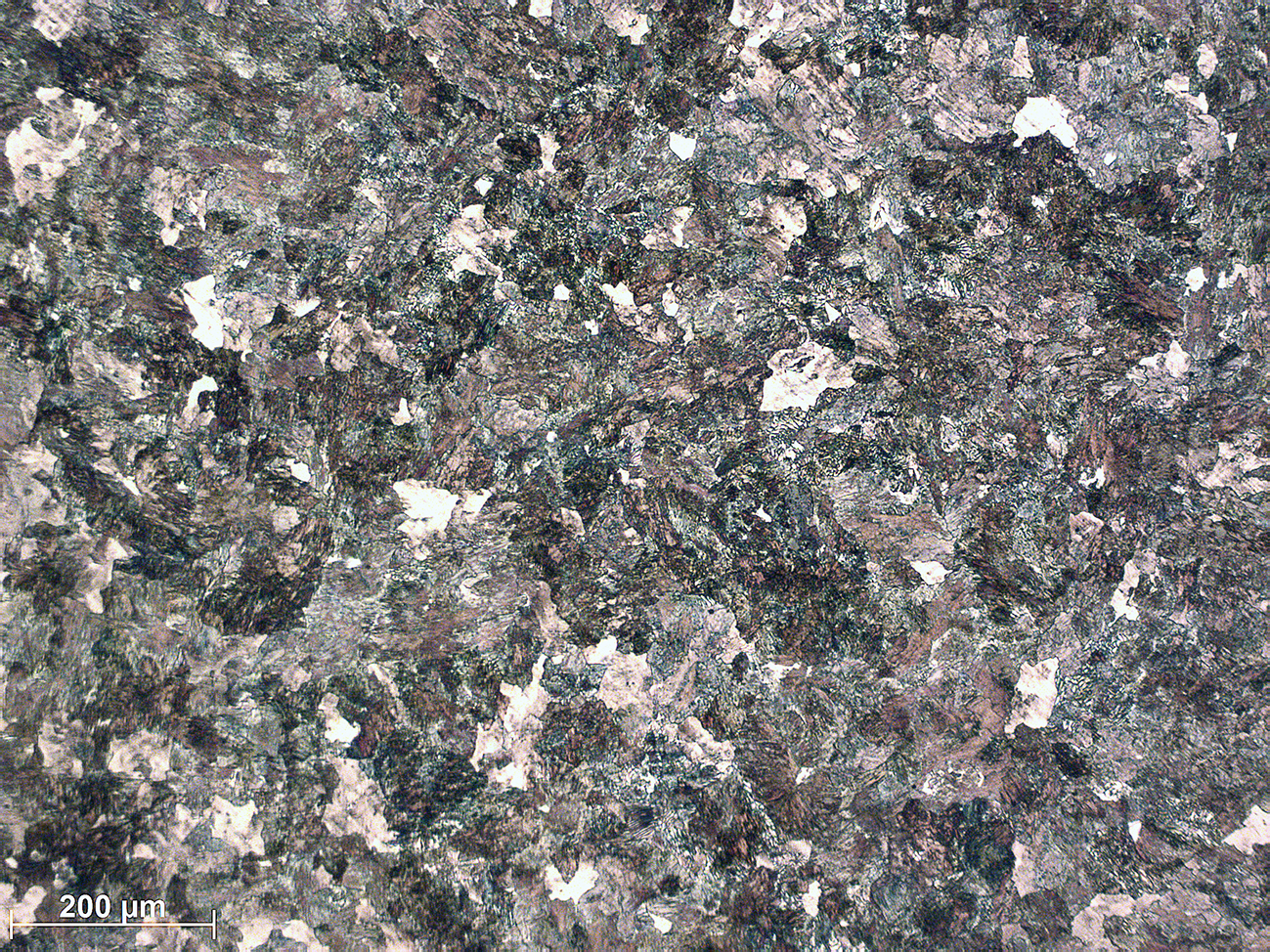

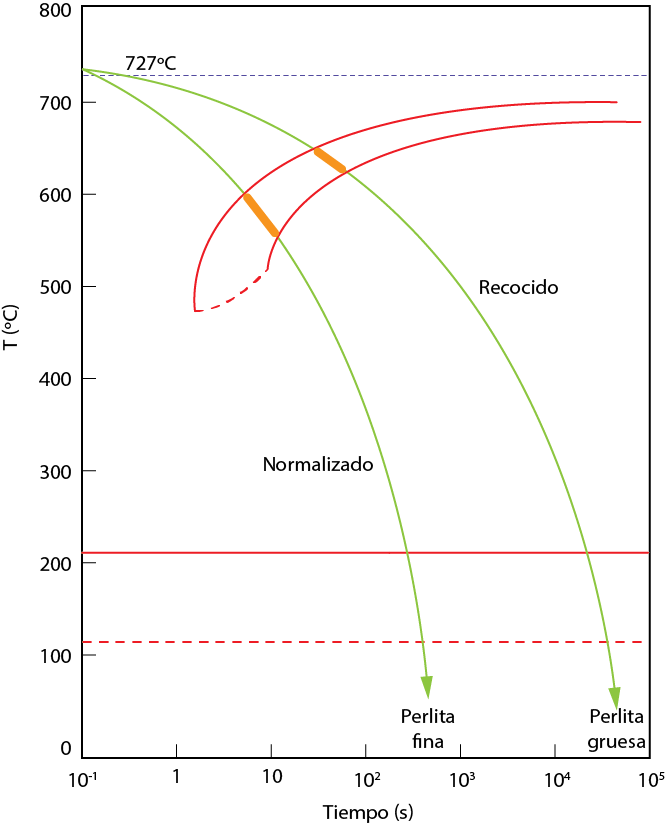

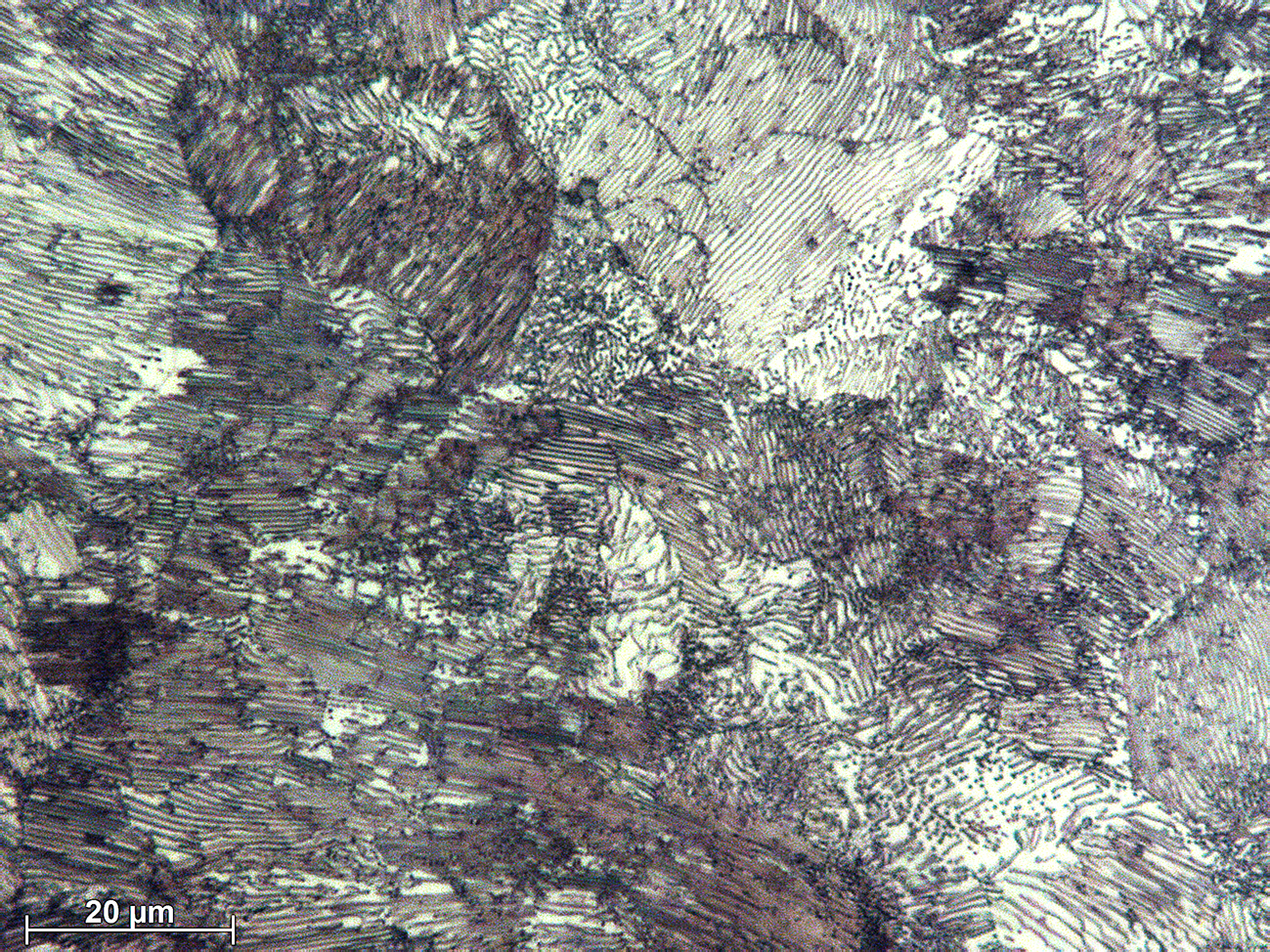

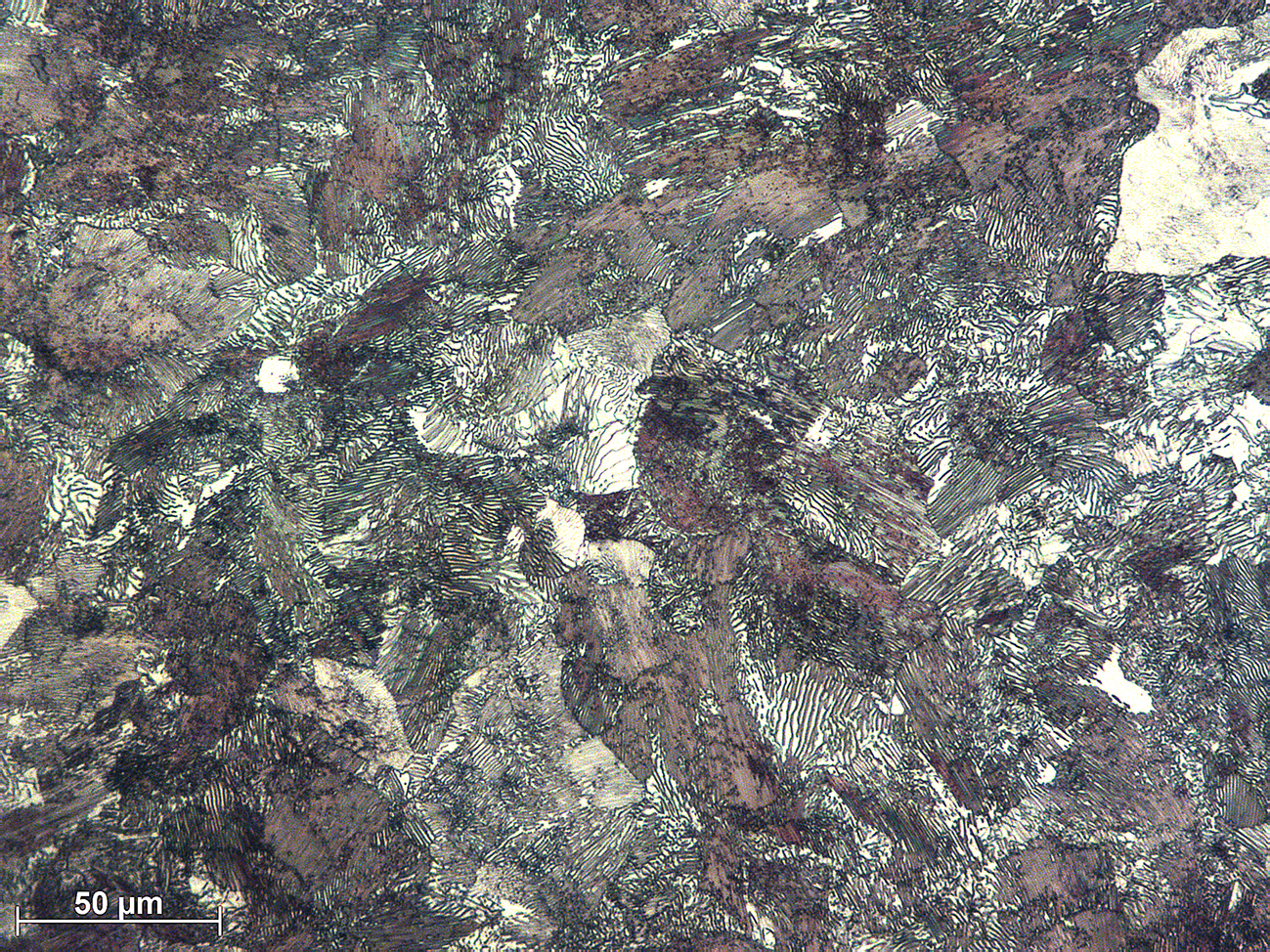

Este acero tiene la misma composición que la probeta X17, pero en este caso se enfría al aire desde el campo austenítico, lo que se conoce industrialmente como normalizado. Tal y como se esquematiza en el diagrama de transformación adjunto, la velocidad de enfriamiento en el aire es notablemente mayor que la que se alcanza en el horno durante el recocido, requiriéndose un menor tiempo para completar la transformación eutectoide. Como consecuencia de un mayor subenfriamiento en el normalizado, se ven favorecidos los procesos de nucleación frente a los de crecimiento durante la transformación perlítica, obteniéndose láminas muy finas y alternas de ferrita y cementita y que apenas se distinguen en las micrografías.
