Composición: Al-4%Cu.

Procesado: Moldeado en arena. Recocido (525 °C, 16 horas) y temple en agua.

Ataque: Inmersión durante 15-20 s en mezcla de ácidos (HCl+HNO₃+HF).

De acuerdo con el diagrama de equilibrio Al-Cu, el recocido a 525°C de este duraluminio sitúa la aleación en el campo monofásico κ. Como resultado, desaparece la segregación dendrítica típica de la probeta obtenida por moldeo (X16).  Al templar esta solución sólida, se evita la precipitación de la fase θ y en la macrografía se observan granos poliédricos equiaxiales de una fase κ homogénea aunque sobresaturada en Cu. En la micrografía se aprecia que los granos confluyen de manera prácticamente invariable en ángulos de 120 grados.

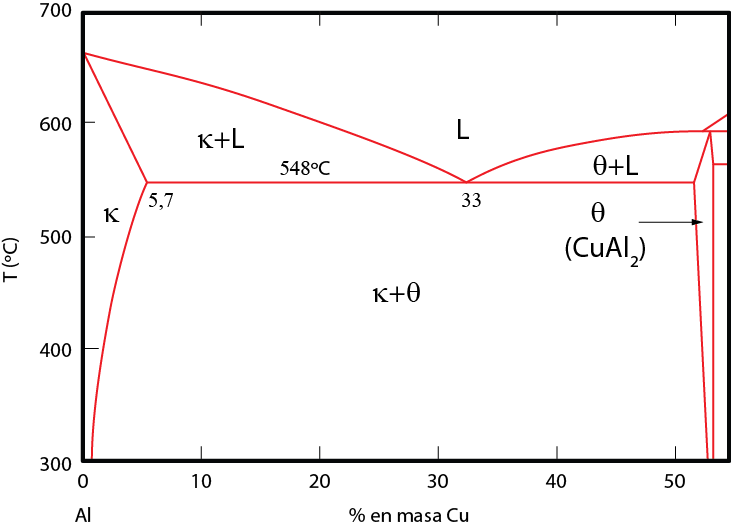

Diagrama Al-Cu

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
