Composición: Fundición blanca hipoeutéctica (2,90% C; 0,30% Si; 0,29% Mn; 0,022% P)

Procesado: Moldeada en arena

Ataque: Inmersión durante 10-30 s en nital al 2%

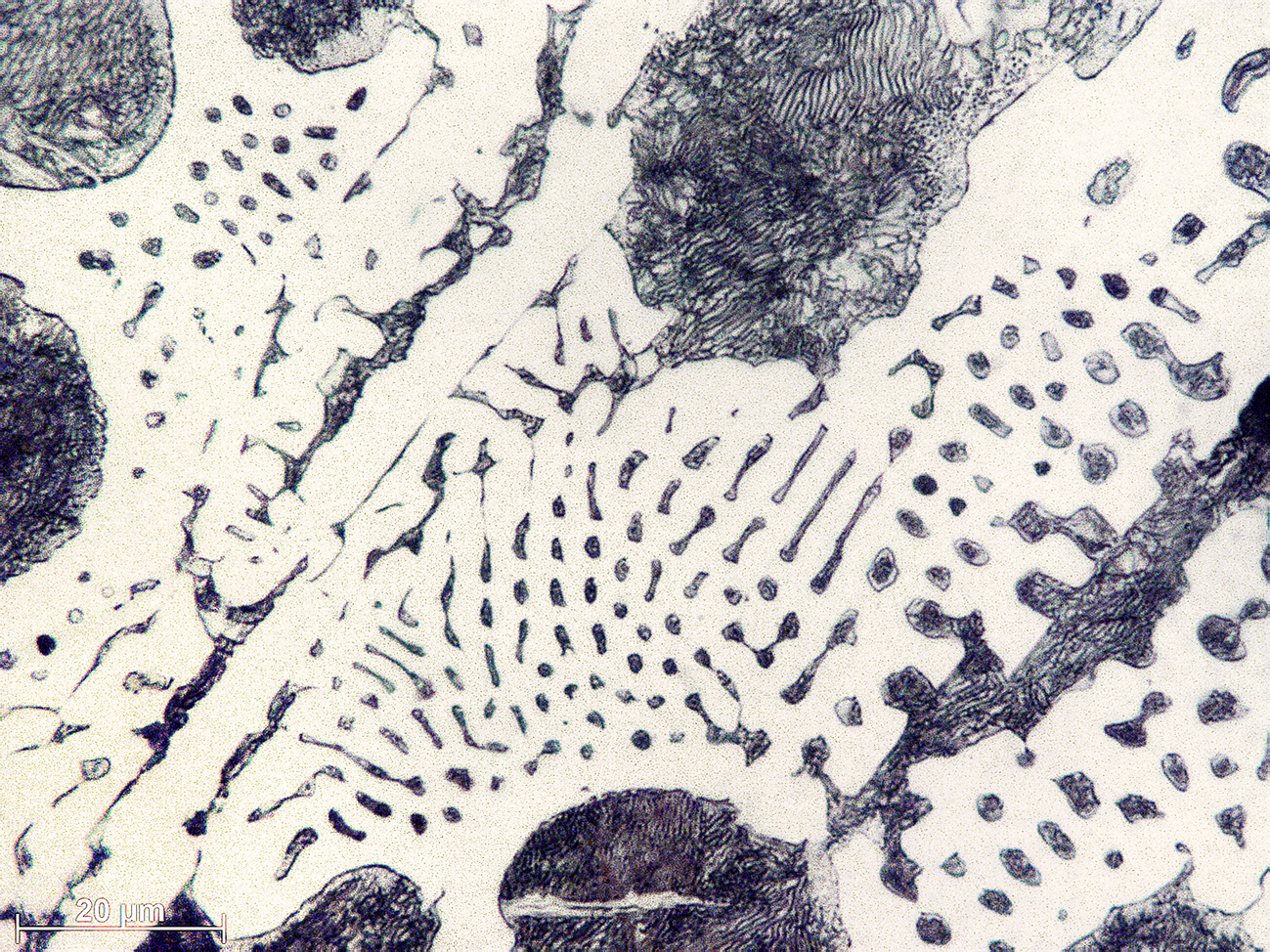

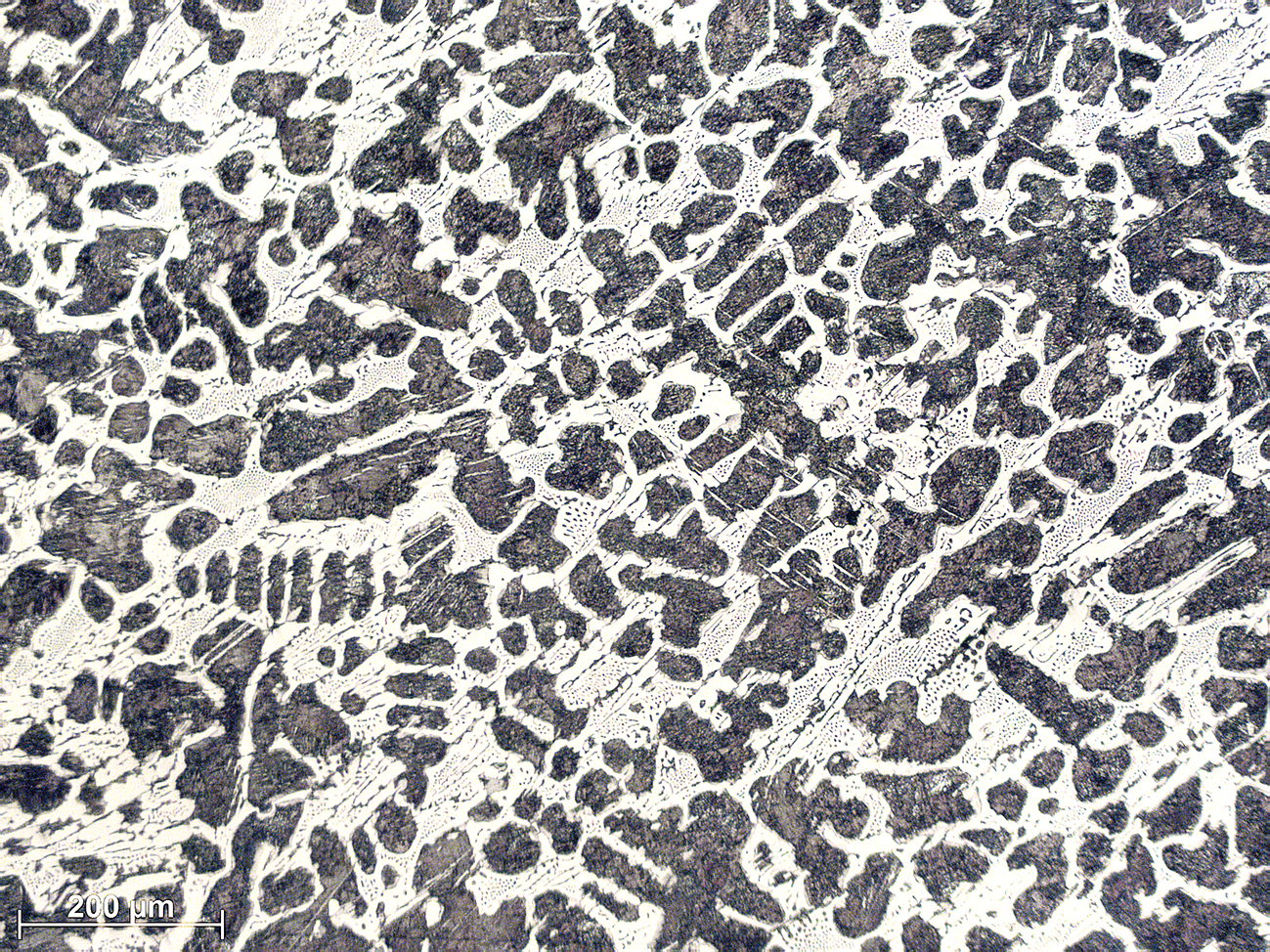

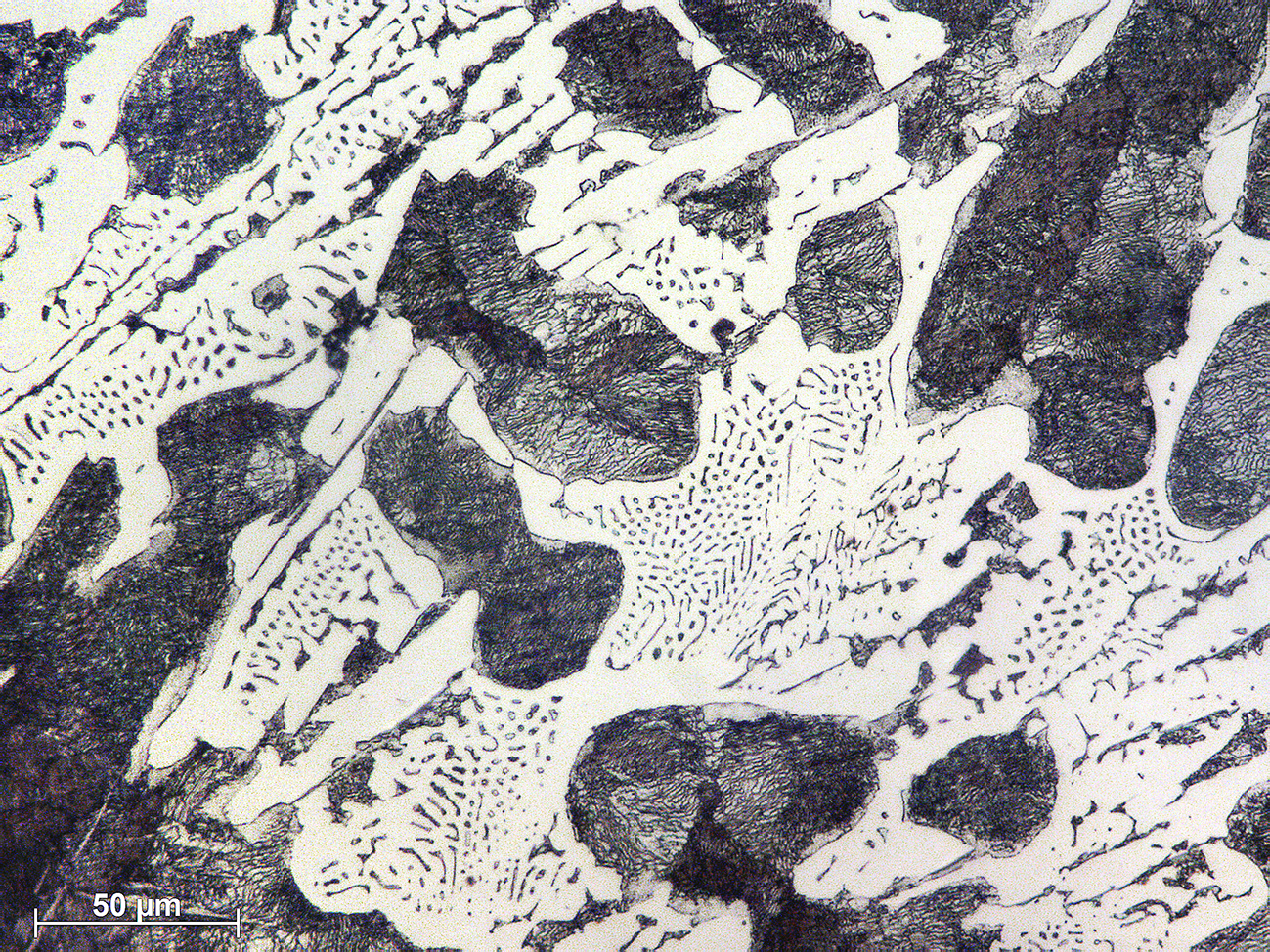

Las fundiciones blancas son aleaciones Fe-C cuya microestructura se interpreta mediante el diagrama metaestable Fe-Fe₃C. Las micrografías muestran dendritas primarias de austenita (γ), transformada en perlita (α + Fe₃C), y el agregado eutéctico ledeburita (γ + Fe₃C), también con transformación de la austenita a perlita. Este microsconstituyente, con su forma característica de panal de abeja, se designa habitualmente como ledeburita transformada. Teóricamente, en esta muestra, debería haber cantidades muy similares de fase primaria y eutéctico ledeburita. En el interior de las dendritas, pueden distinguirse fácilmente las colonias de perlita junto con agujas de carburo de hierro. También se puede observar un cierto grado de degeneración en la ledeburita, esto es, regiones de carburo libres de perlita.

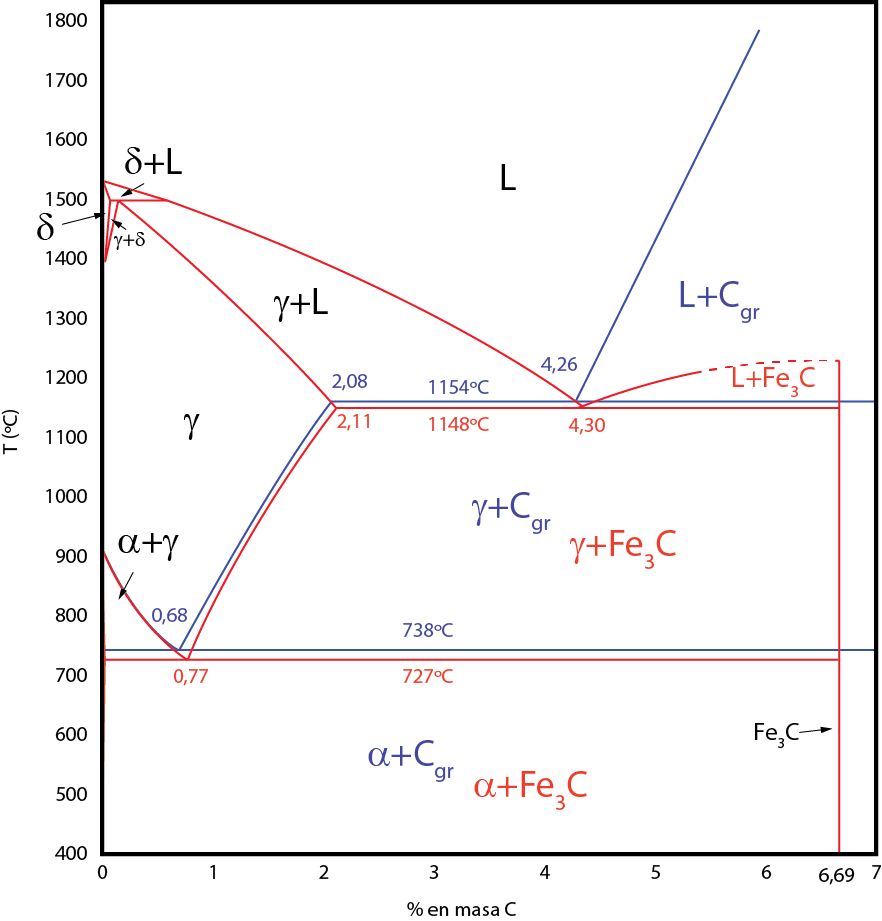

Diagrama Fe-C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
