Composición: Hipoeutéctica

Procesado: Moldeo.

Ataque: Inmersión durante 10-30s en nital al 2%.

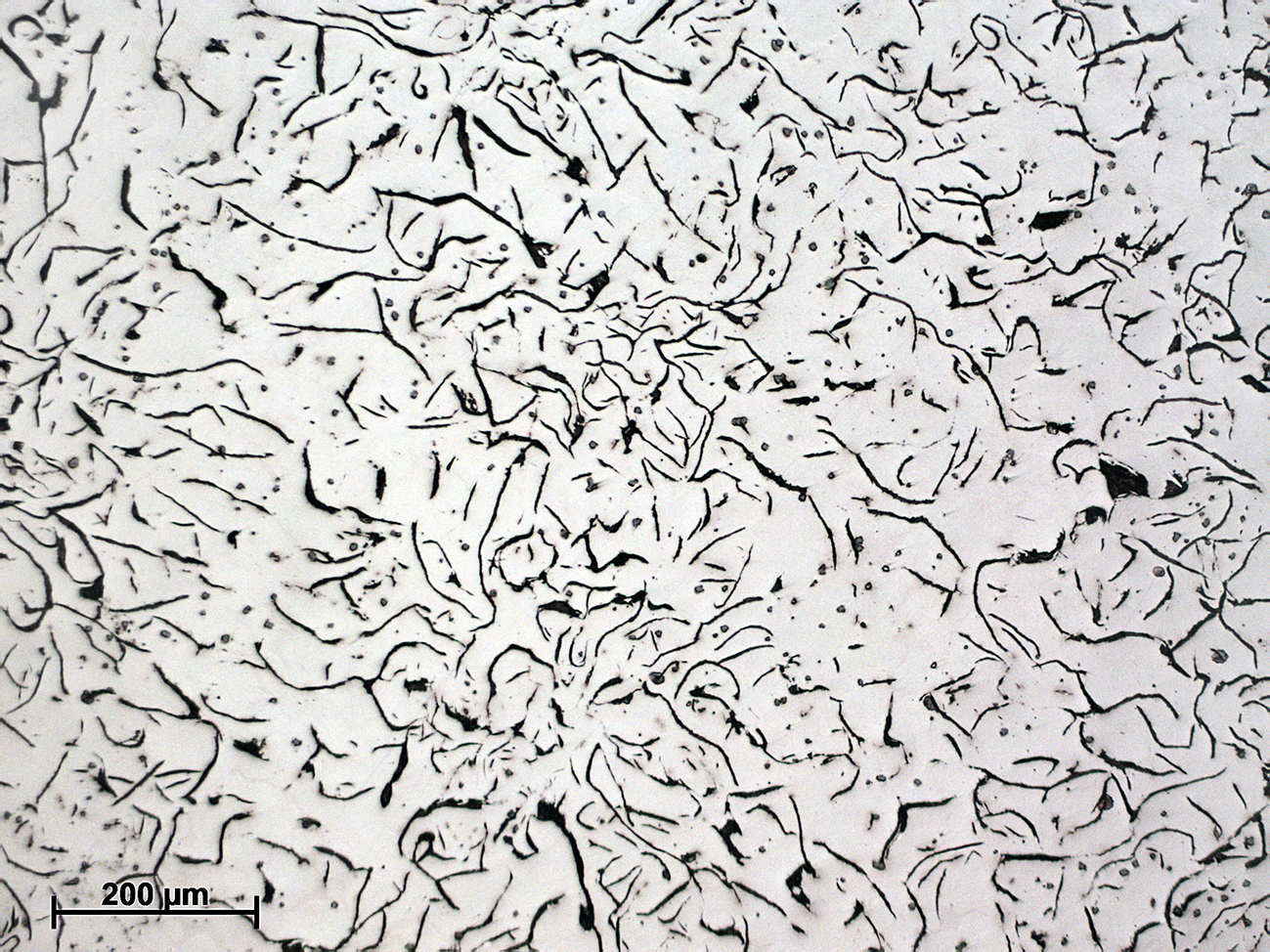

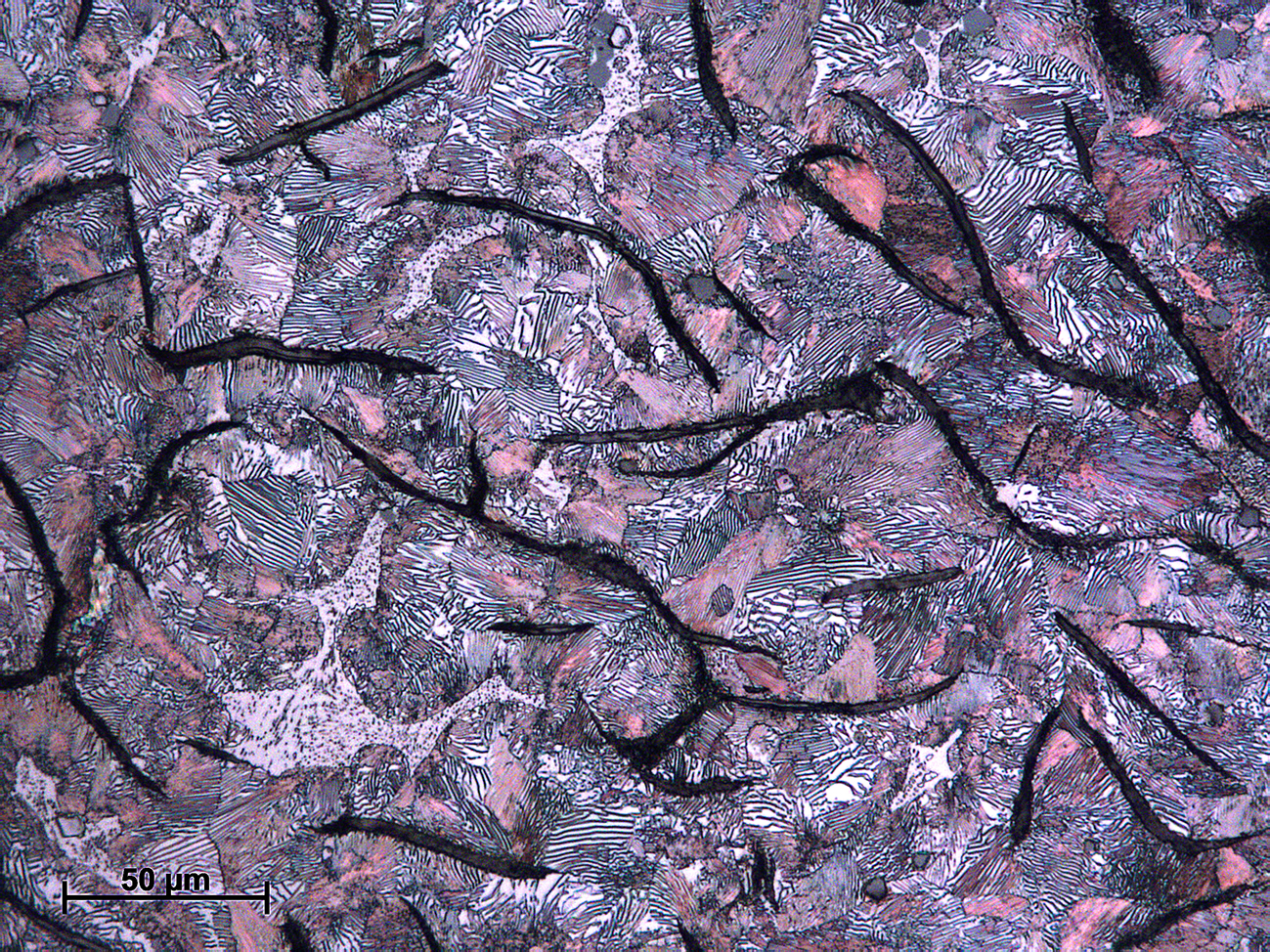

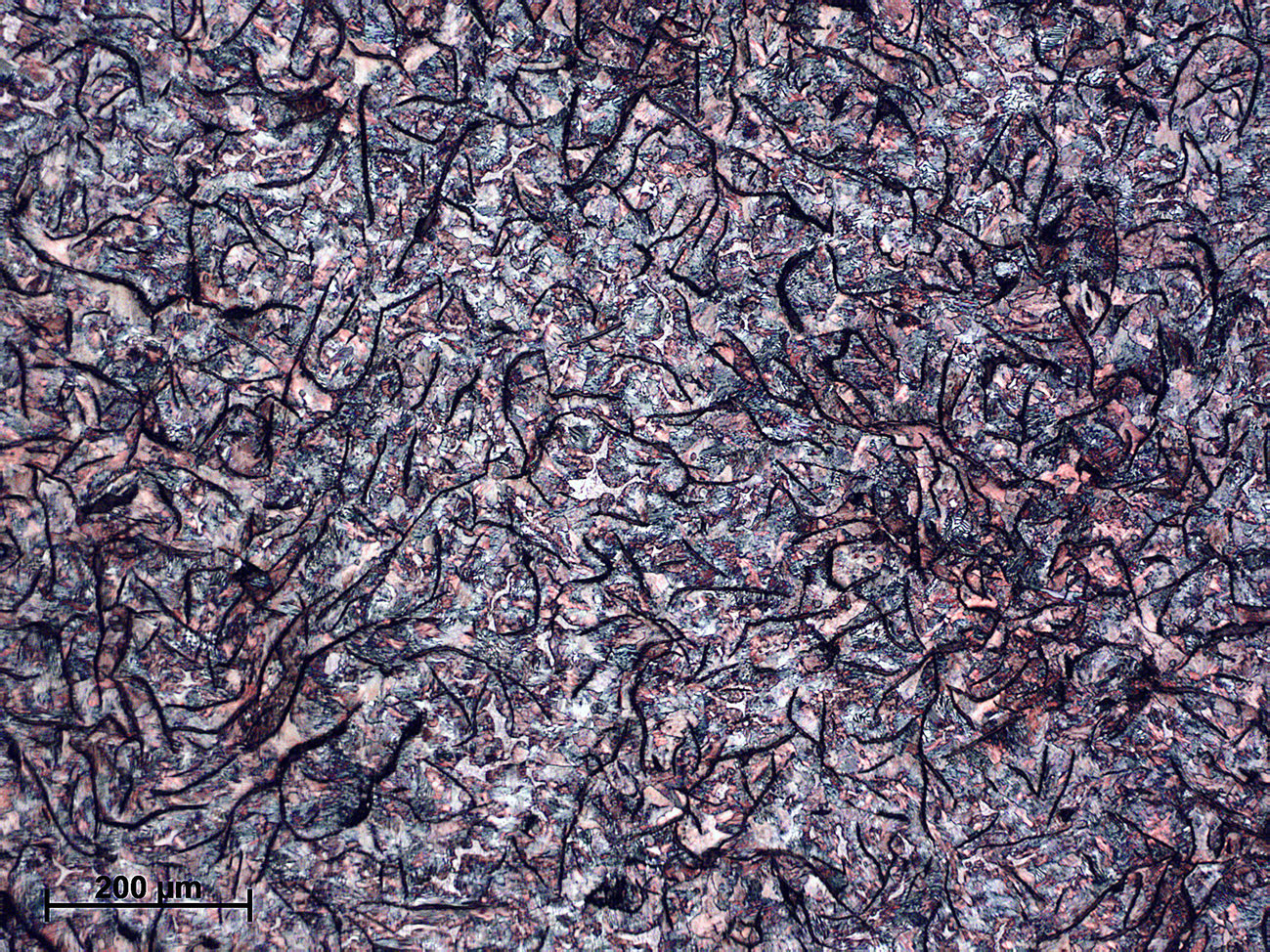

La microestructura de la muestra consiste en láminas de grafito formadas durante el proceso de solidificación en una matriz perlítica formada durante el enfriamiento a través de la transformación eutectoide. La velocidad de enfriamiento a través de la transformación eutectoide ha sido alta. También se distinguen en la micrografía inclusiones de MnS de pequeño tamaño y el eutéctico esteadita.

Para favorecer el proceso de grafitización las fundiciones grises deben contener entre un 2,5/2,7% de Si y el enfriamiento durante el proceso de solidificación debe ser moderado o lento a través de la transformación eutéctica.

La microestructura de todas las fundiciones grises se corresponde con distintas morfologías de grafito en una matriz de acero. La fundición gris laminar se utiliza habitualmente donde se necesite una gran capacidad de disipación de energía vibratoria junto con una elevada resistencia a esfuerzos de compresión. La resistencia a la tensión es mucho menor que a la compresión debido a que las láminas de grafito actúan como elevadores de tensiones favoreciendo la formación de grietas. Si se quiere disminuir el tamaño de las láminas de grafito, para mejorar sus propiedades mecánicas, se deben añadir al caldo elementos inoculantes, tales como FeSi, Al o Ca.

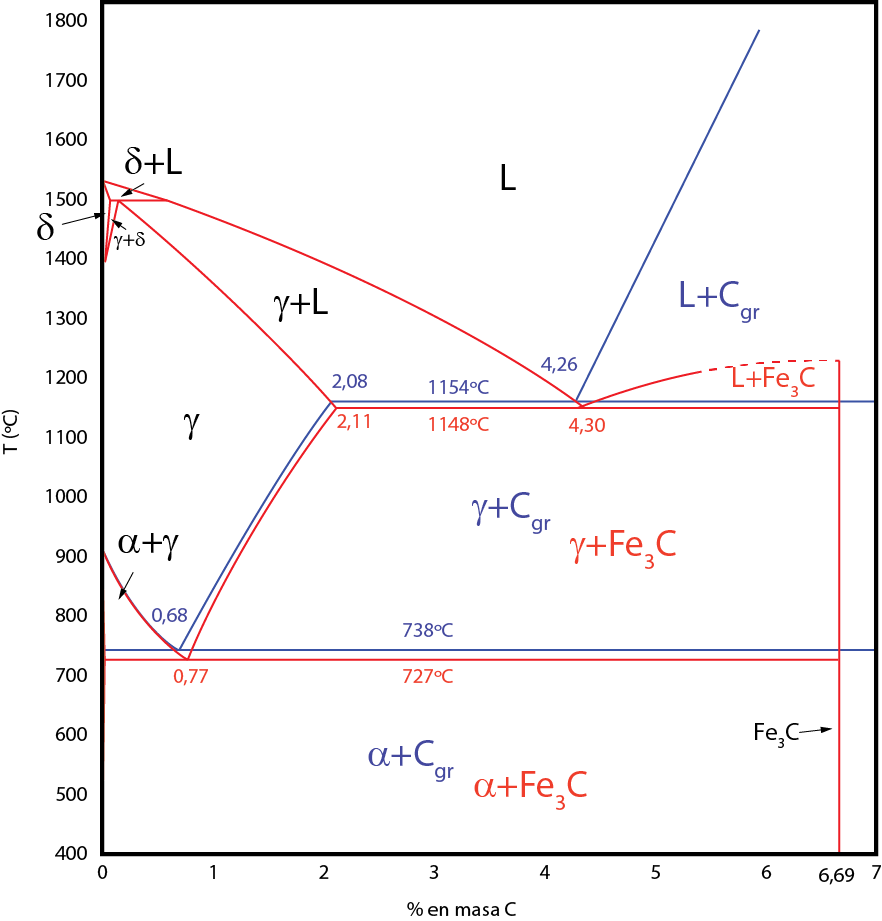

Diagrama Fe-C
