Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente. Normalizado desde 870ºC (enfriado al aire).

Ataque: Inmersión durante 10-15 s en nital al 2%.

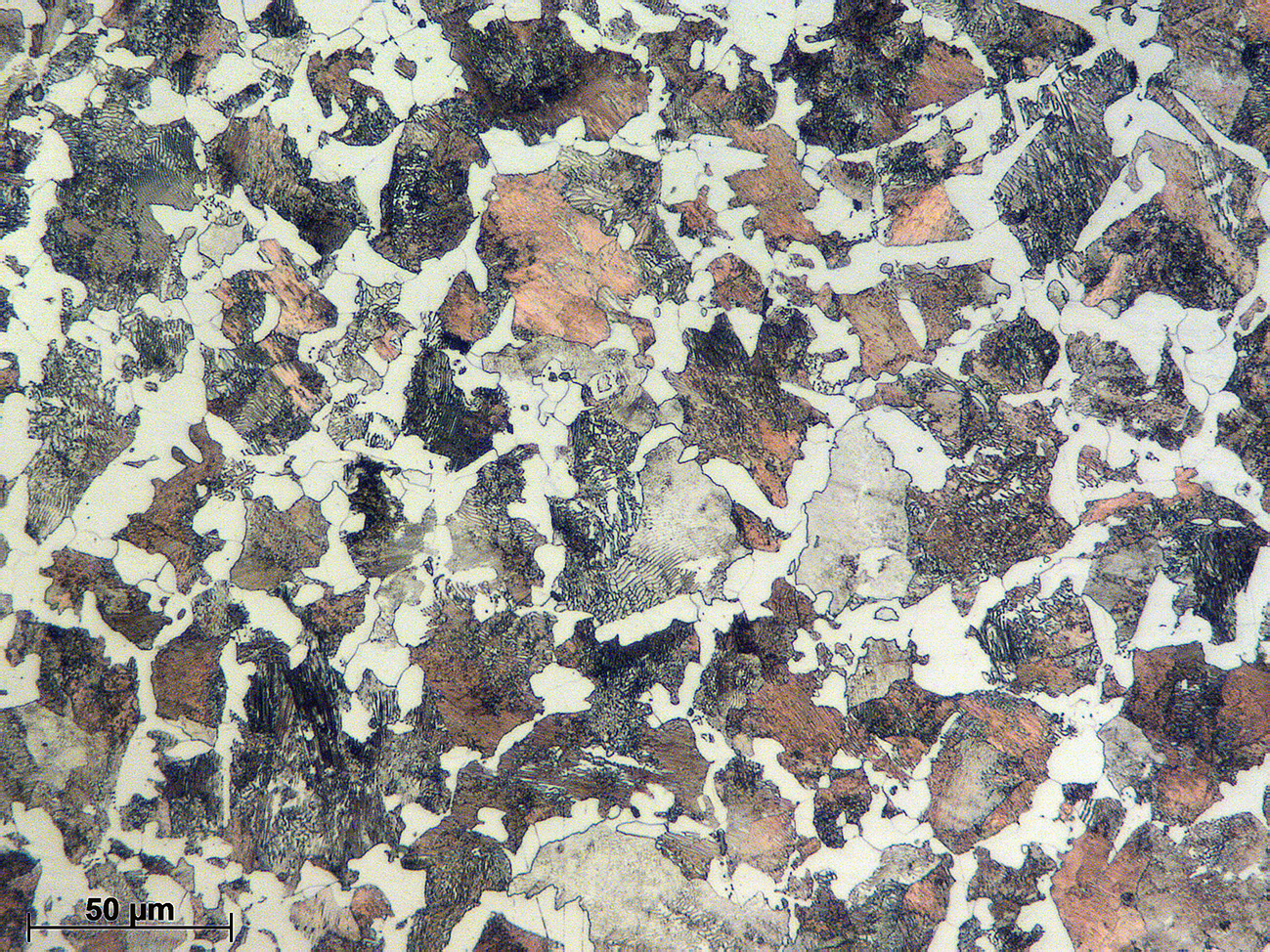

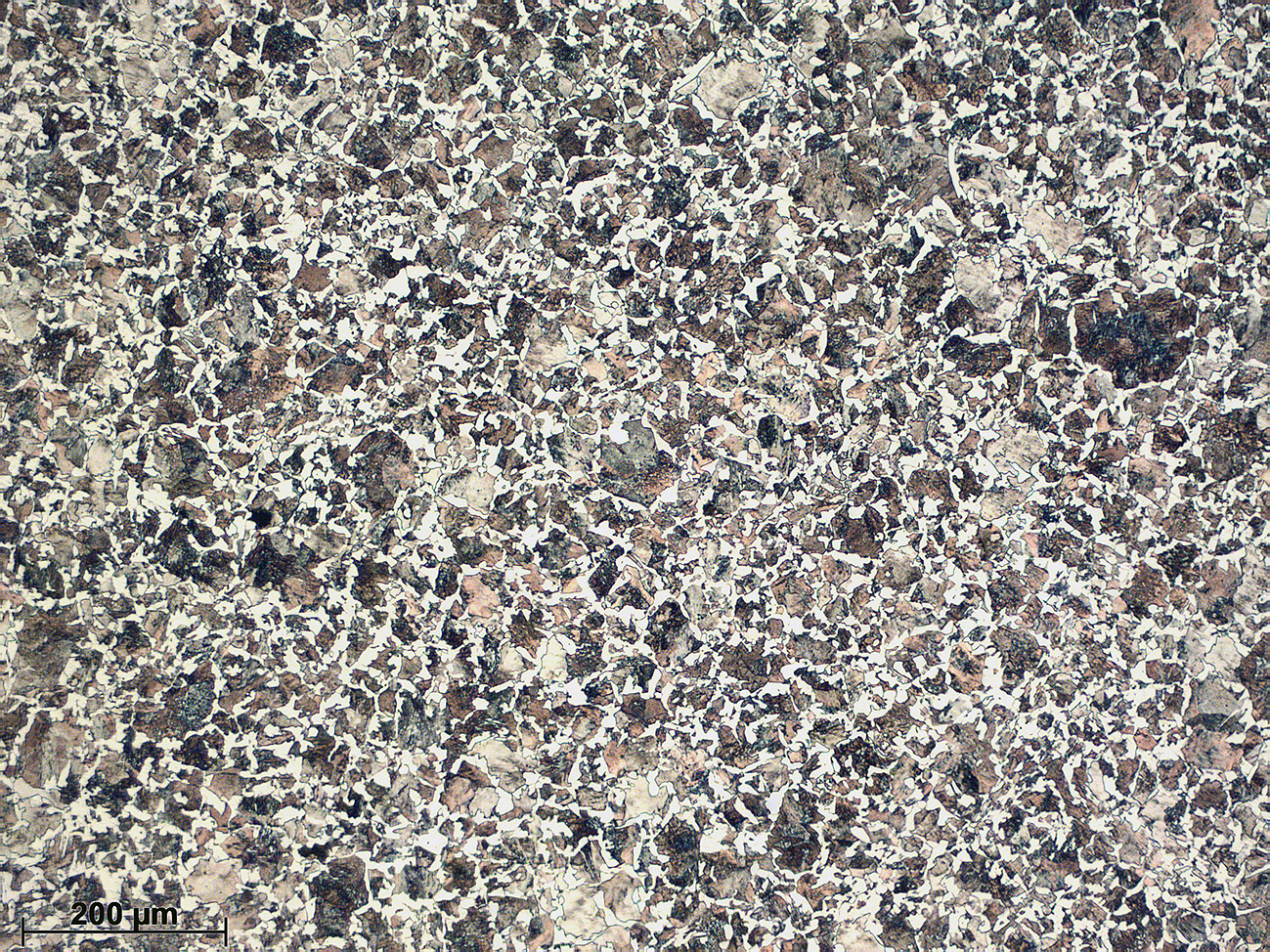

Se trata del mismo acero hipoeutectoide que la probeta X19, pero normalizado, es decir con un enfriamiento más rápido. Como resultado, el inicio de la precipitación de la ferrita proeutectoide se retrasa a menores temperaturas, formándose una cantidad menor que la que predice el diagrama Fe-C. En las micrografías se distingue la ferrita primaria con una morfología más acicular (sin llegar a ser tipo Widmanstätten) que la observada en la probeta X19 y la perlita con una morfología similar a la observada en la muestra X18, también normalizada.

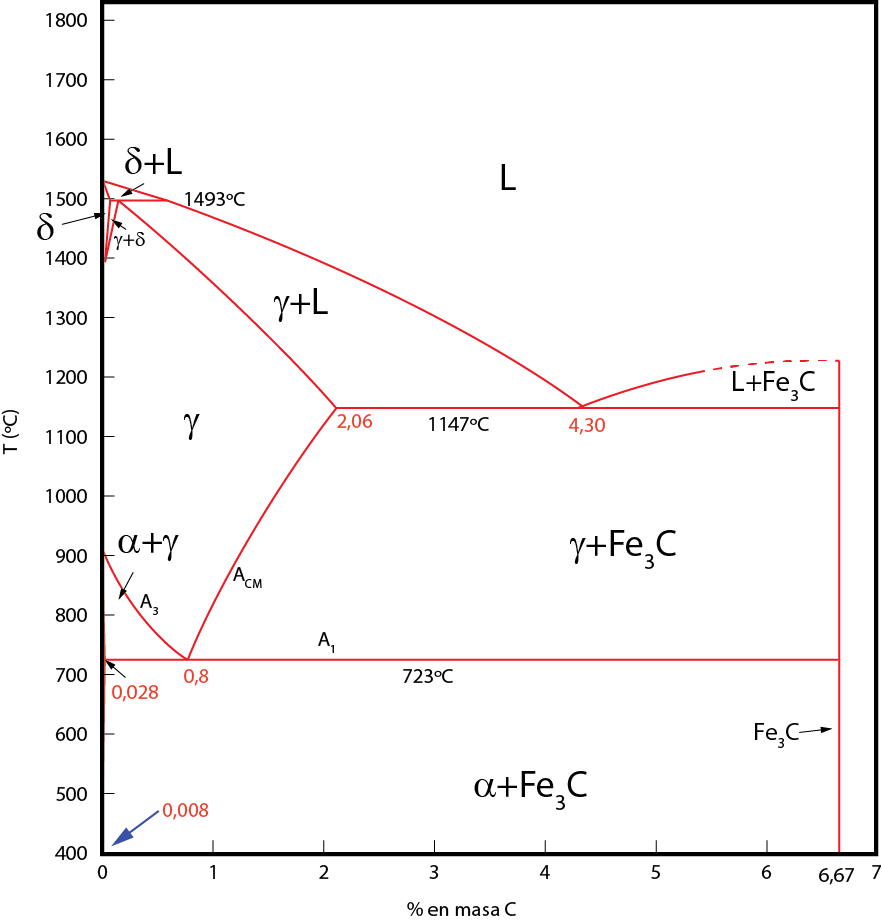

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
