Composición: 3,52C-2,51Si-0,49Mn-0,2P-0,02S-0,06Mg (Carbono equivalente = 4,36).

Procesado: Moldeo seguido de recocido posterior a 910ºC-2h y enfriamiento al aire (Normalizado).

Ataque: Inmersión durante 10-30s en nital al 2%.

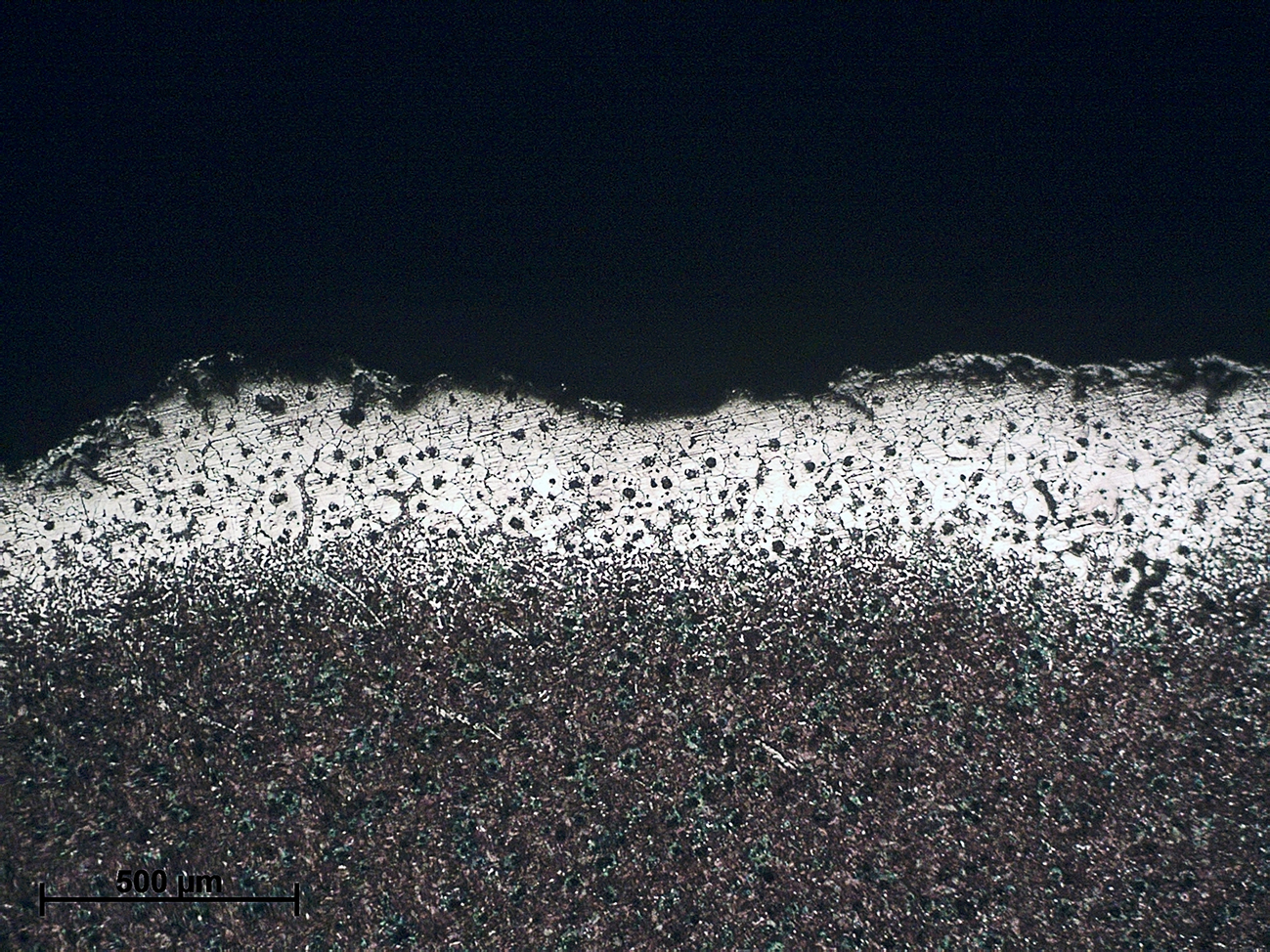

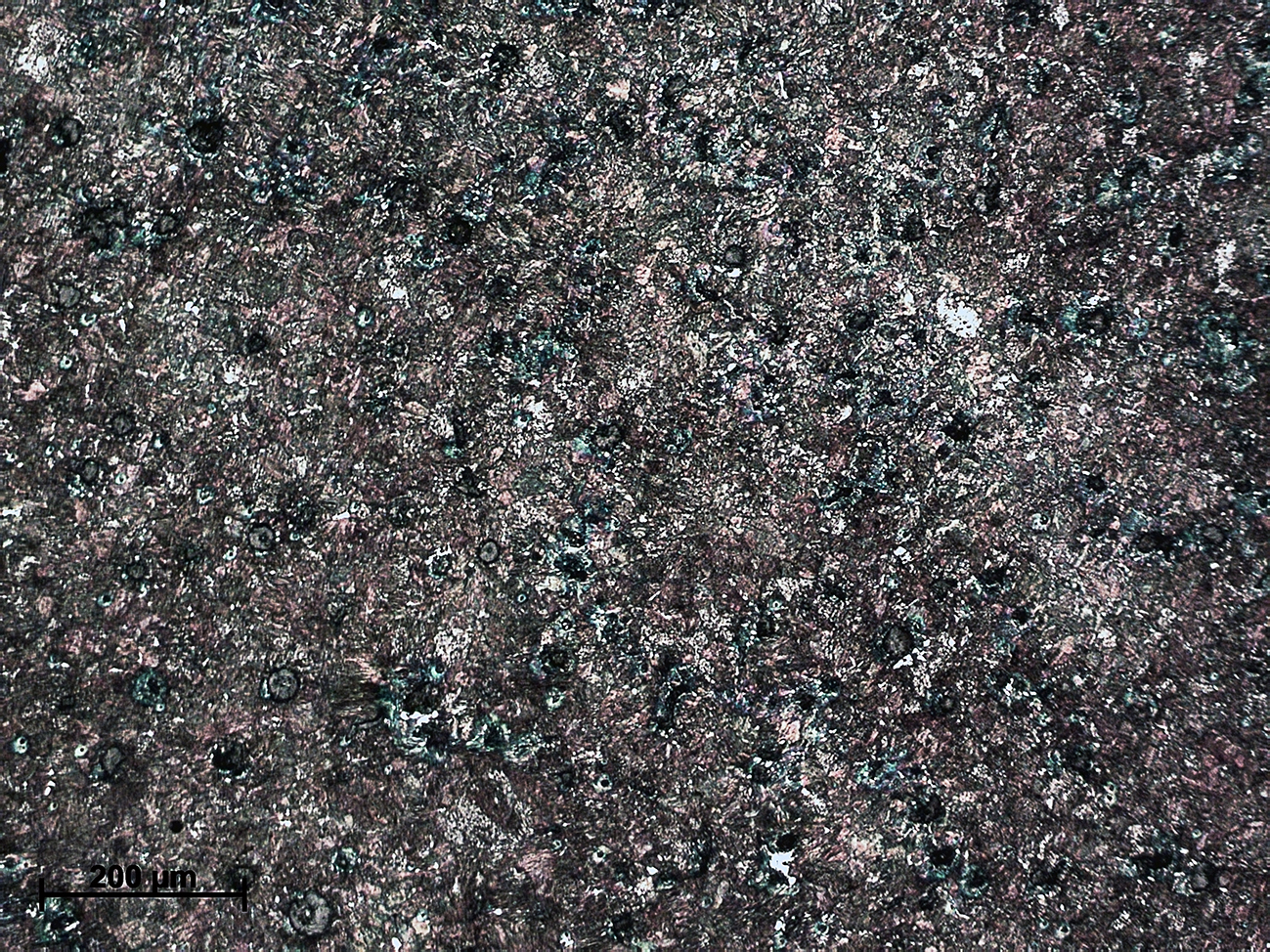

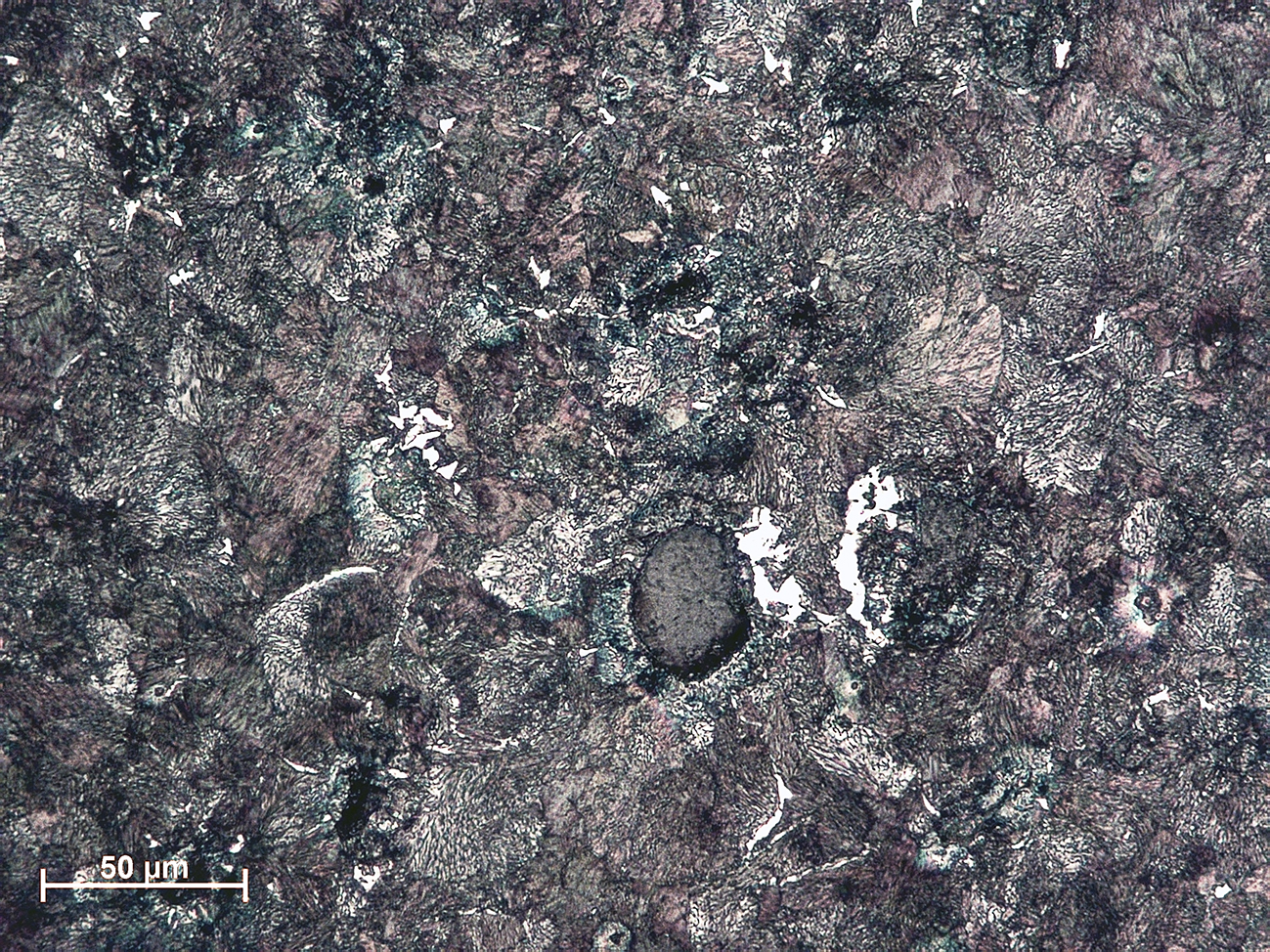

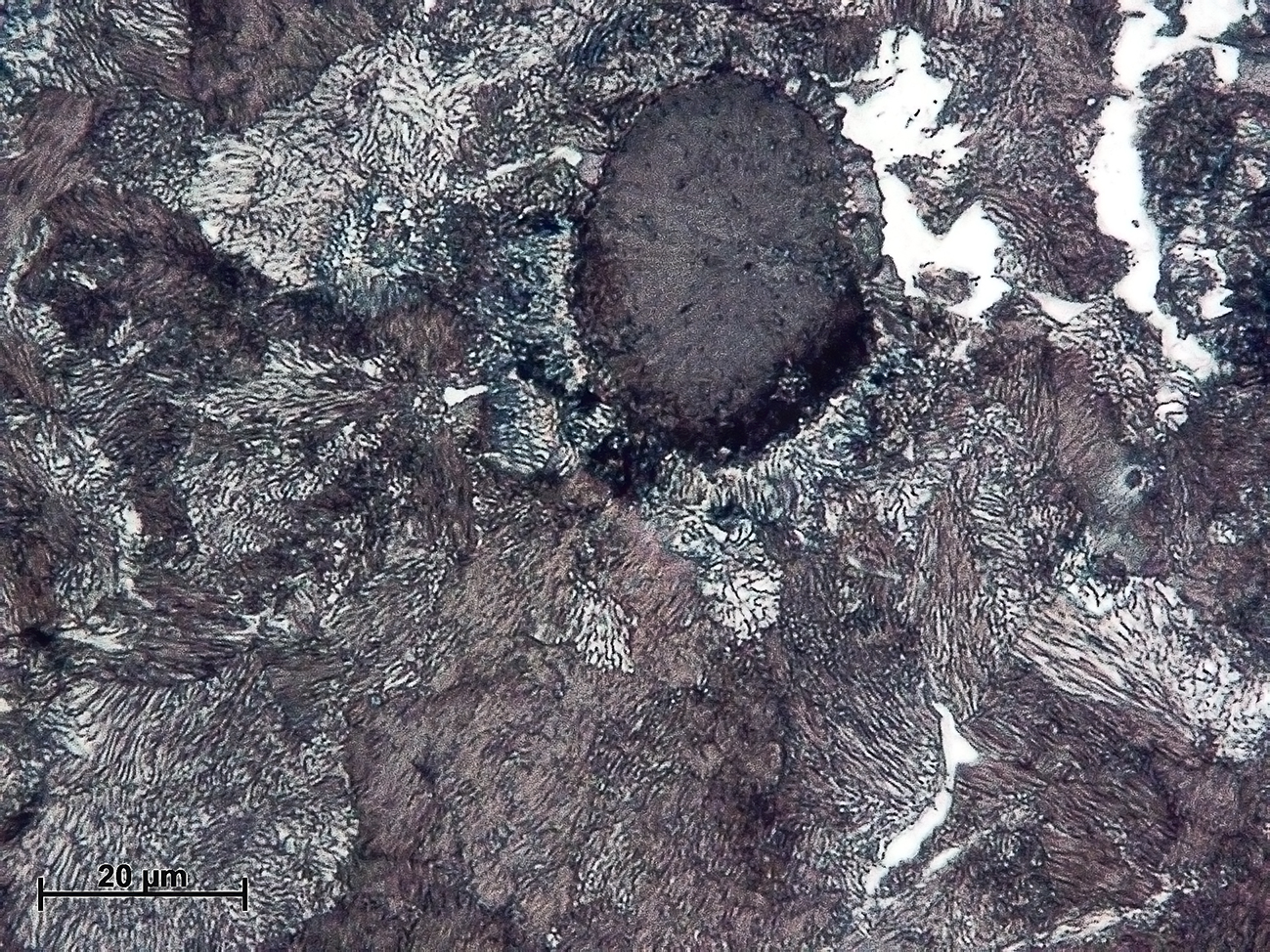

Microestructura correspondiente al mismo material que el de la probeta F8 pero con un tratamiento térmico posterior de normalizado. Debido a que la fase γ (austenita) disuelve más carbono que la fase α (ferrita), durante el calentamiento de la probeta F8 a una temperatura superior a la transformación eutectoide se produce la disolución del Fe₃C de la perlita estabilizando una microestructura de austenita y grafito esferoidal. El enfriamiento posterior al aire promueve la transformación eutectoide según el diagrama metaestable (γ → α + Fe₃C) resultando en la formación de perlita fina. Debido a la atmósfera oxidante durante el recocido se observa cierta decarburación en superficie, donde la matriz es fundamentalmente ferrítica.

Diagrama Fe-C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
