Composición: Fundición maleable de corazón negro (2,80% C; 1,20% Si; 0,40% Mn; 0,10% S; 0,05% P).

Procesado: Moldeada en arena y tratamiento de maleabilización.

Ataque: Inmersión durante 10- 30 s en nital al 2%.

Esta fundición, que inicialmente era blanca, se transformó mediante un tratamiento térmico de recocido en una microestructura más tenaz y dúctil, de ahí su calificativo de maleable. Éste término induce a confusión, puesto que no se busca la obtención de una fundición forjable. El tratamiento térmico de maleabilización de la fundición blanca de partida consiste en dos etapas: una primera de grafitización (calentamiento de austenización, normalmente a 900-920 °C durante 60 h), que persigue la descomposición de la cementita en grafito, y una segunda etapa de enfriamiento que condiciona el tipo de matriz (ferrítica, ferrítica-perlítica o perlítica en función de una menor o mayor velocidad de enfriamiento respectivamente).

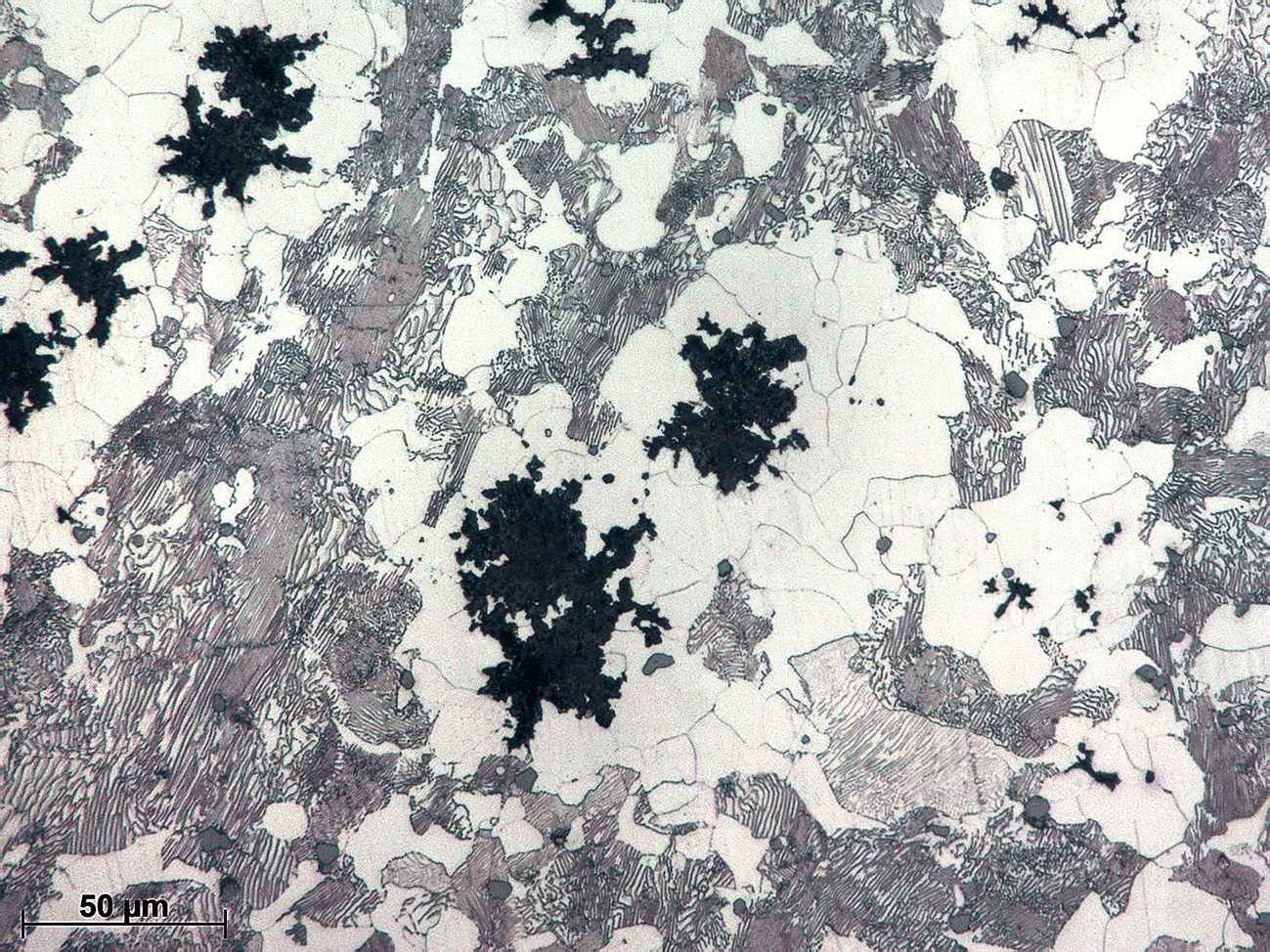

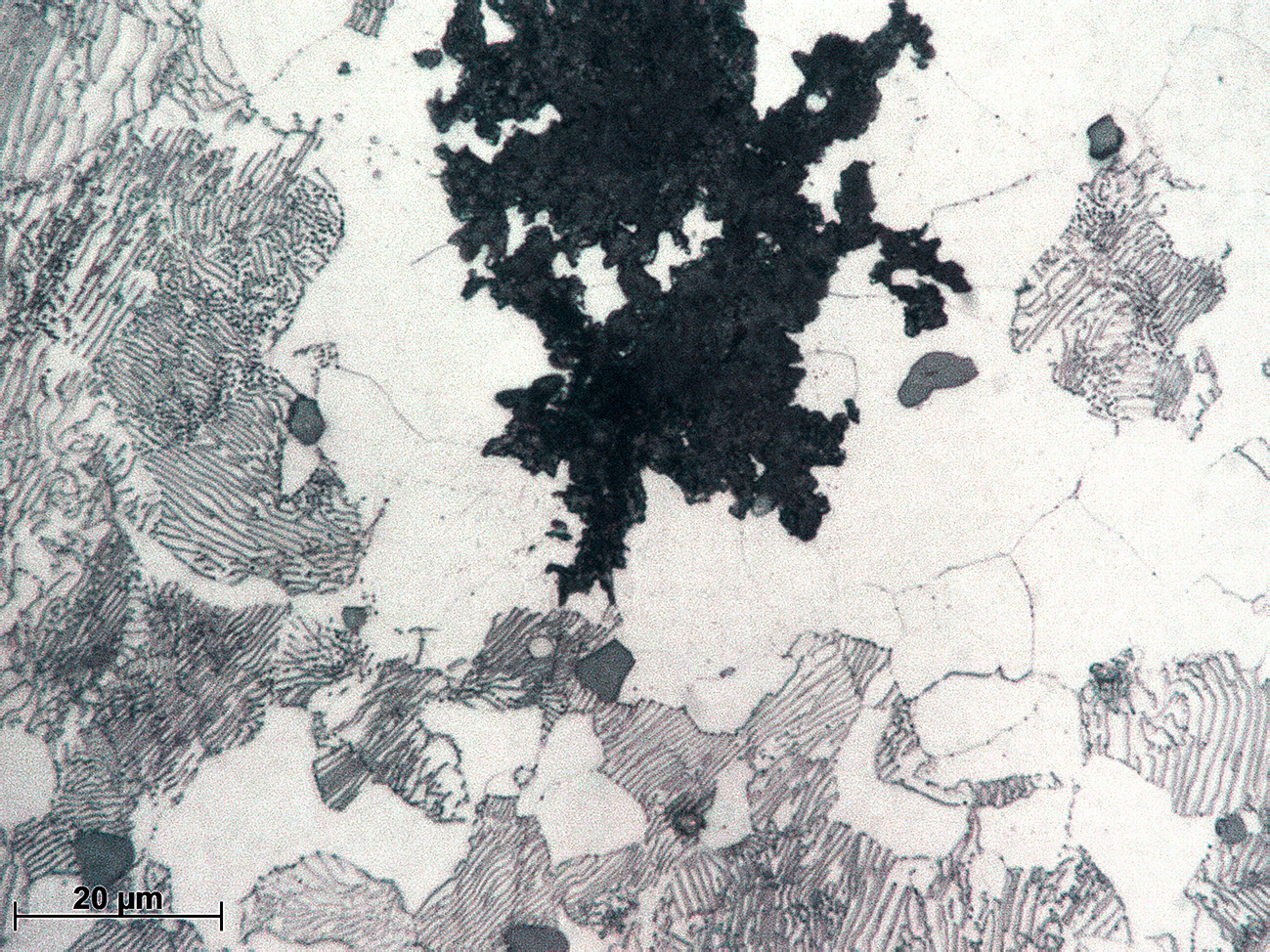

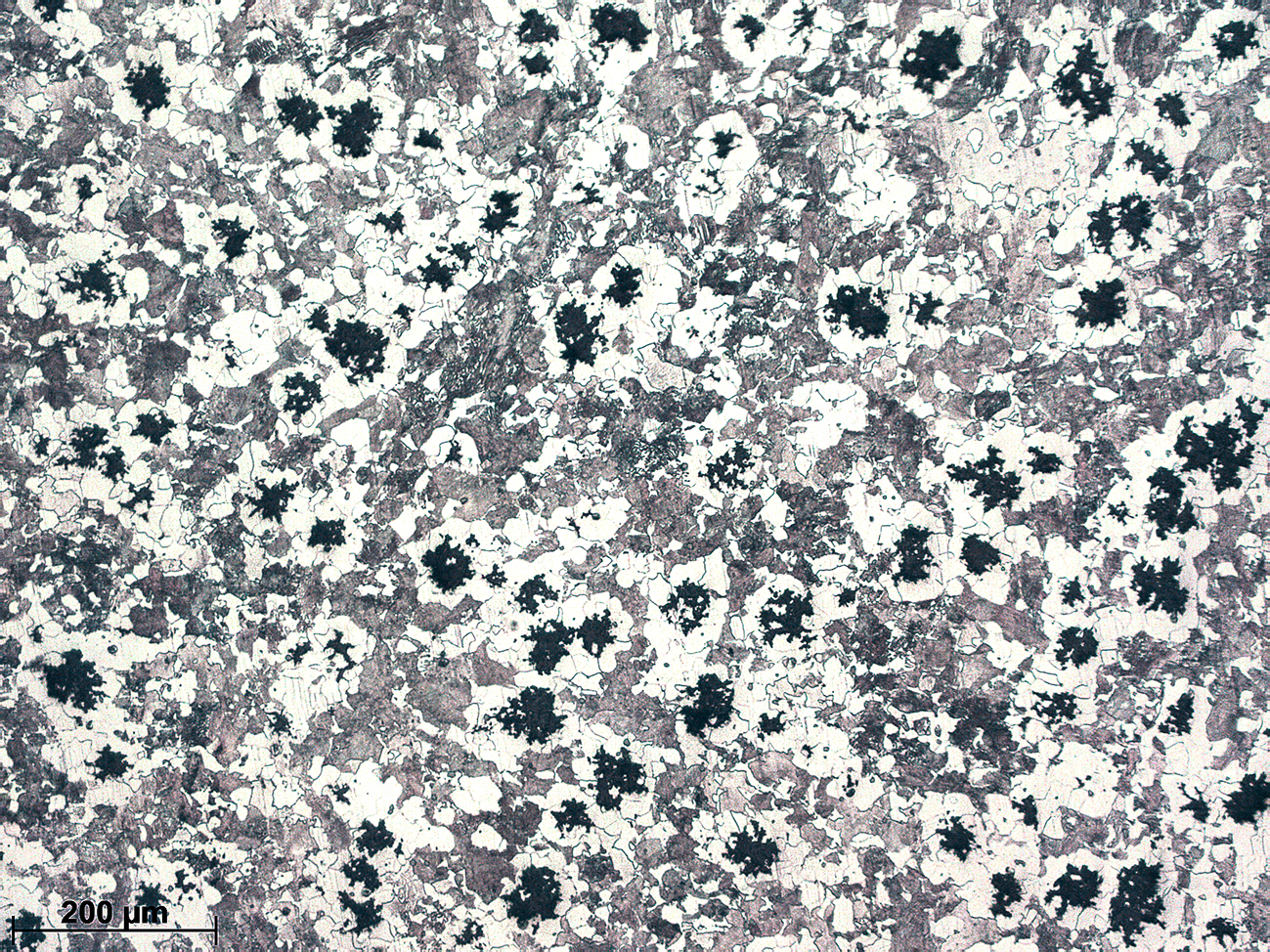

La microestructura muestra rosetas irregulares de grafito, granos de ferrita, colonias perlíticas y algunas inclusiones de MnS.  La velocidad de enfriamiento fue tal que las zonas que rodean los nódulos de carbono están totalmente ferritizadas mientras que las más distantes presentan una estructura totalmente perlítica. Debido al aspecto que presenta al microscopio, se conocen frecuentemente como  estructuras tipo ojo de buey.

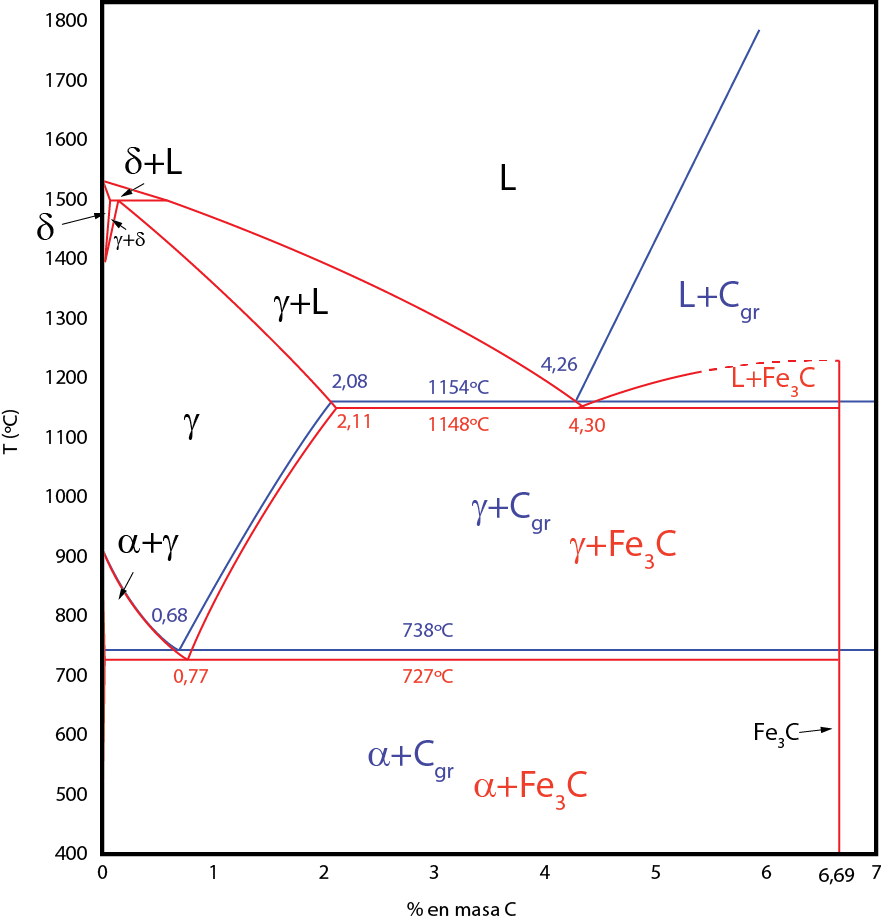

Diagrama Fe-C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
