Composición: Cu-4%Sn.

Procesado: Moldeado en arena y recocido a 700ºC - 2 horas.

Ataque: Inmersión durante 1 min en solución alcohólica de FeCl₃.

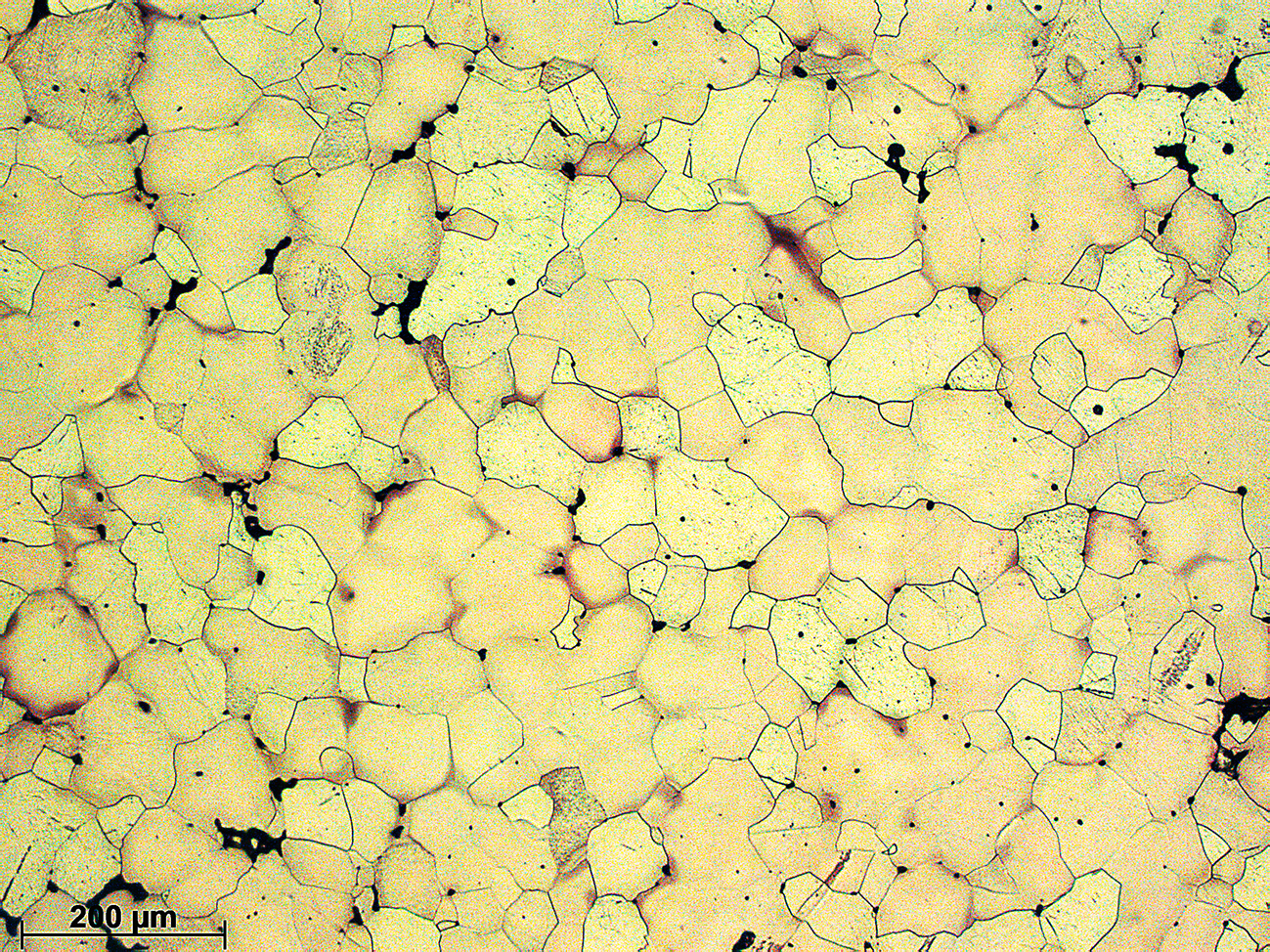

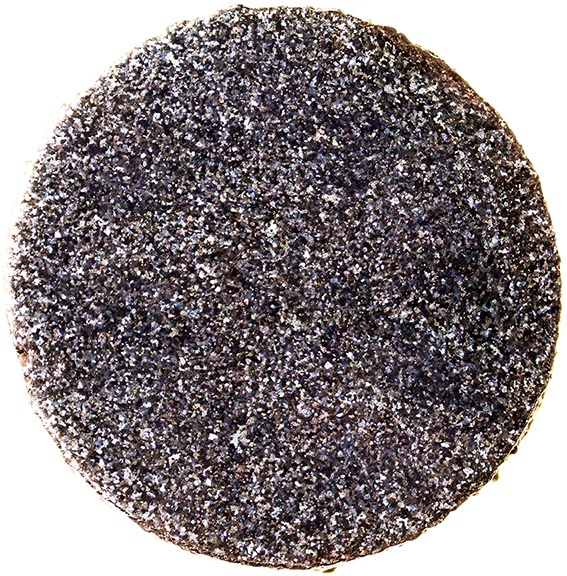

El recocido a 700ºC sitúa a la muestra en el campo monofásico α, activándose los procesos de difusión por el mecanismo de lugares vacantes y dando lugar a la disolución de la fase δ (formada en la etapa inicial de moldeo como consecuencia de la segregación resultante de la baja velocidad de difusión de Sn en Cu). Por tanto, como resultado del  tratamiento térmico, se obtiene una microestructura  policristalina de granos de fase α cúbica centrada en las caras. A mayores aumentos es posible observar todavía cierta falta de homogeneidad del Sn y microporosidad. Ésta última se debe a la contracción de volumen que se produce en la solidificación.

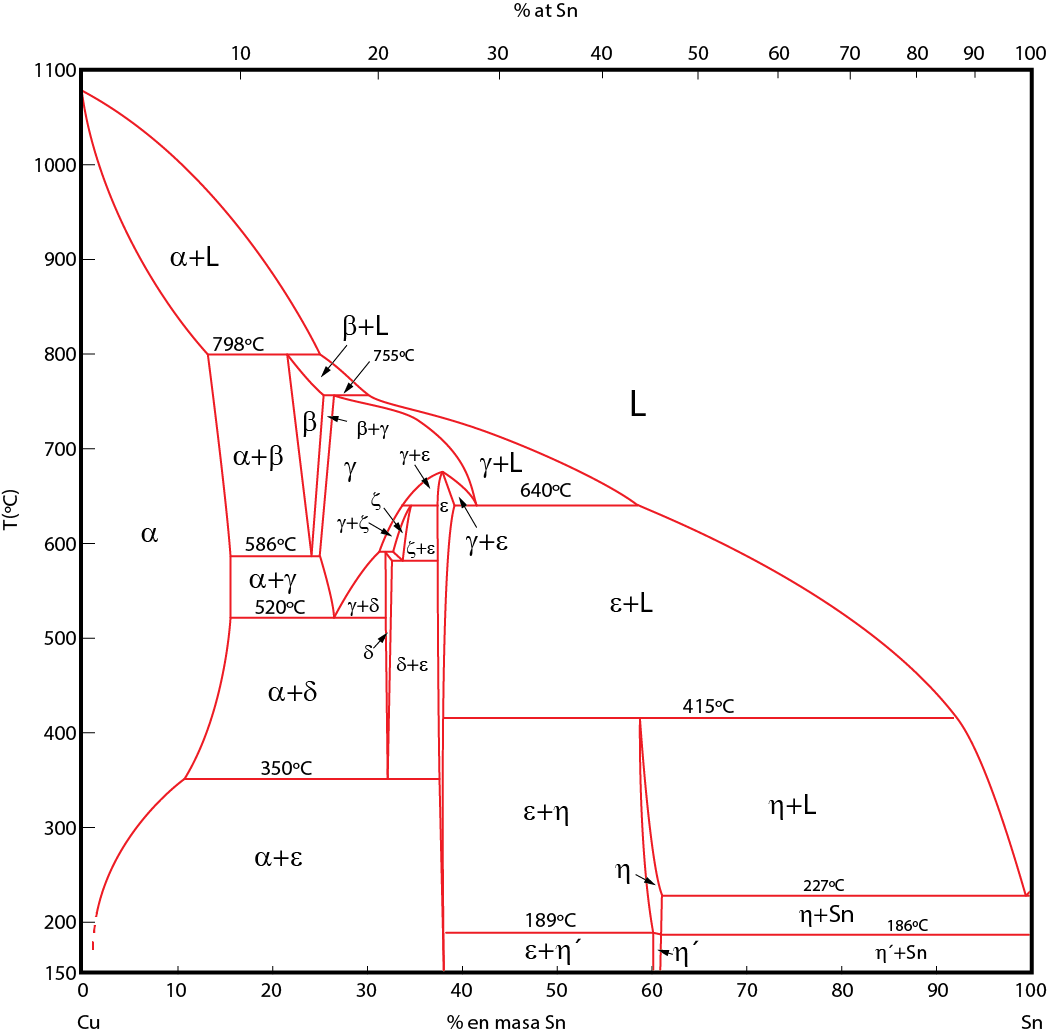

Diagrama Cu-Sn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
