Composición: Al-4%Cu.

Procesado: Moldeado en arena. Recocido (525 °C, 16 horas), temple en agua y revenido (260 °C, 70 horas).

Ataque: Inmersión durante 10-15 s en mezcla de ácidos (HCl+HNO₃+HF).

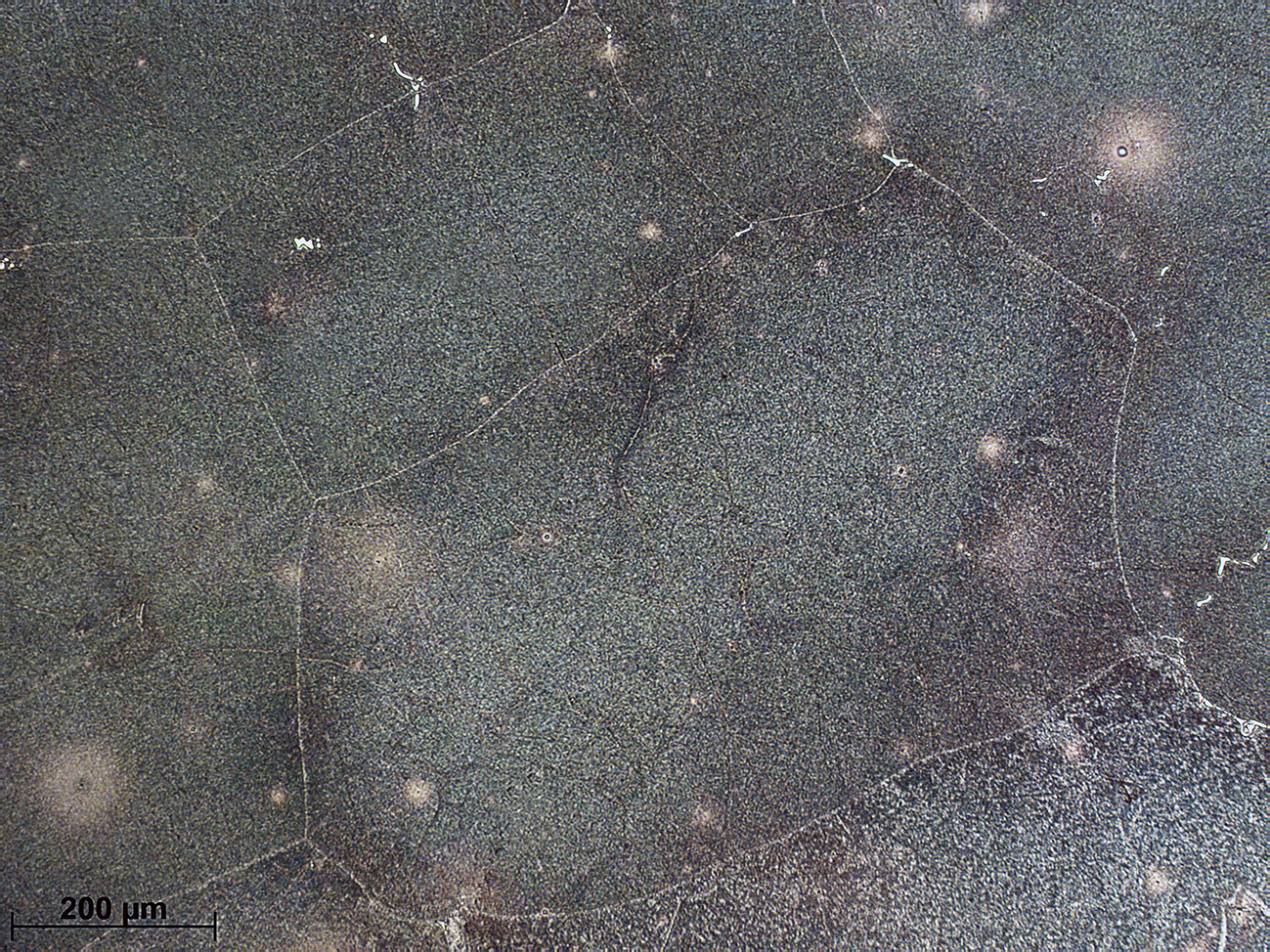

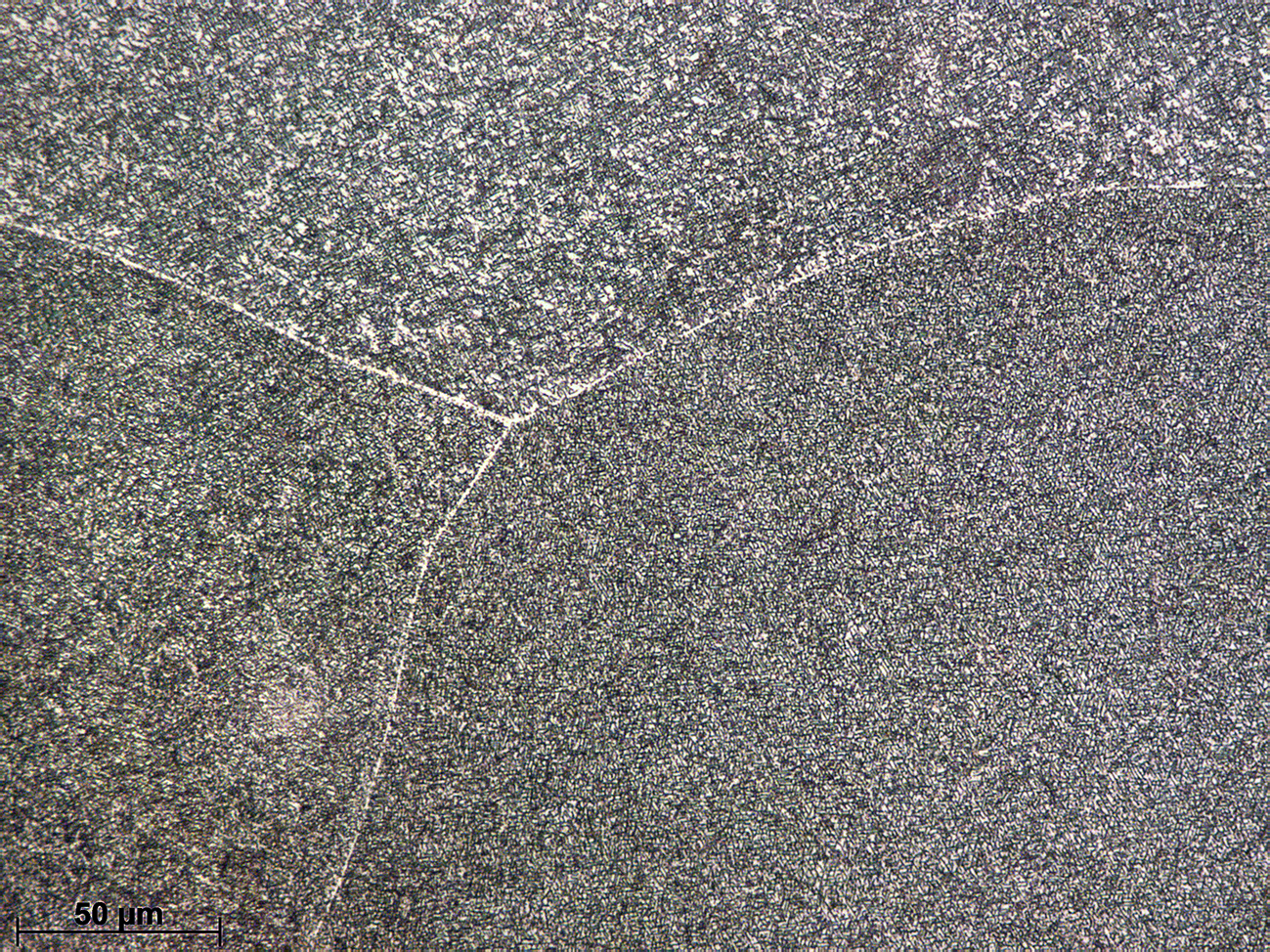

El revenido a 260°C corresponde con un punto en el campo bifásico θ+κ del diagrama de equilibrio Al-Cu, lo que facilita la difusión atómica del Cu que sobresaturaba la solución sólida κ en la probeta X14 y, con ello, la formación de fase θ (CuAl₂) en todo el volumen del material. La presencia de este precipitado, que se resuelve en forma de pequeñas  láminas con estructura Widmanstätten, tiene un efecto inmediato sobre la macrografía, en la que se observan granos poliédricos equiaxiales similares a los de la probeta X14, pero que han perdido su brillo. Las condiciones de revenido utilizadas no se corresponden con la práctica industrial, en la que se emplean temperaturas menores y tiempos más cortos. Así pues, el precipitado producido en esta probeta es lo suficientemente grosero como para poder ser observado al microscopio óptico. Por el contrario, las aleaciones comerciales de este tipo, cuando han sido correctamente endurecidas, presentan un precipitado muy fino que solo puede resolverse mediante el microscopio electrónico.

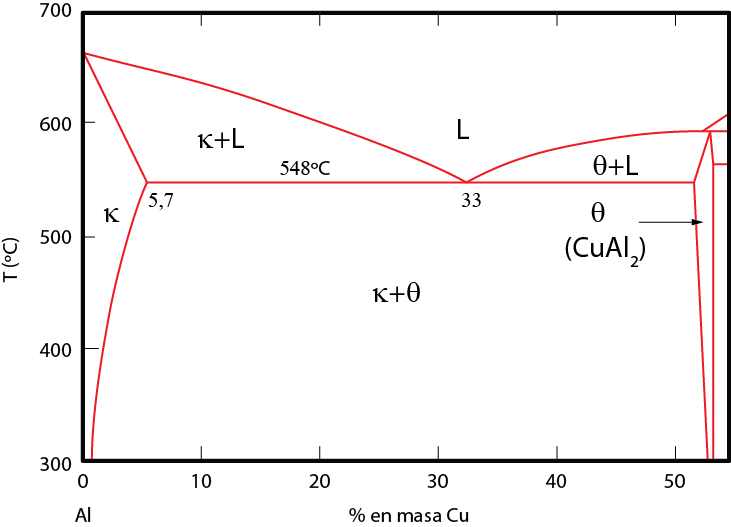

Diagrama Al-Cu

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
