Composición: Cu-42%Zn.

Procesado: Moldeado en arena. Calentado a 800ºC-1h y temple en agua.

Ataque: Inmersión durante 30 s en solución alcohólica de FeCl₃.

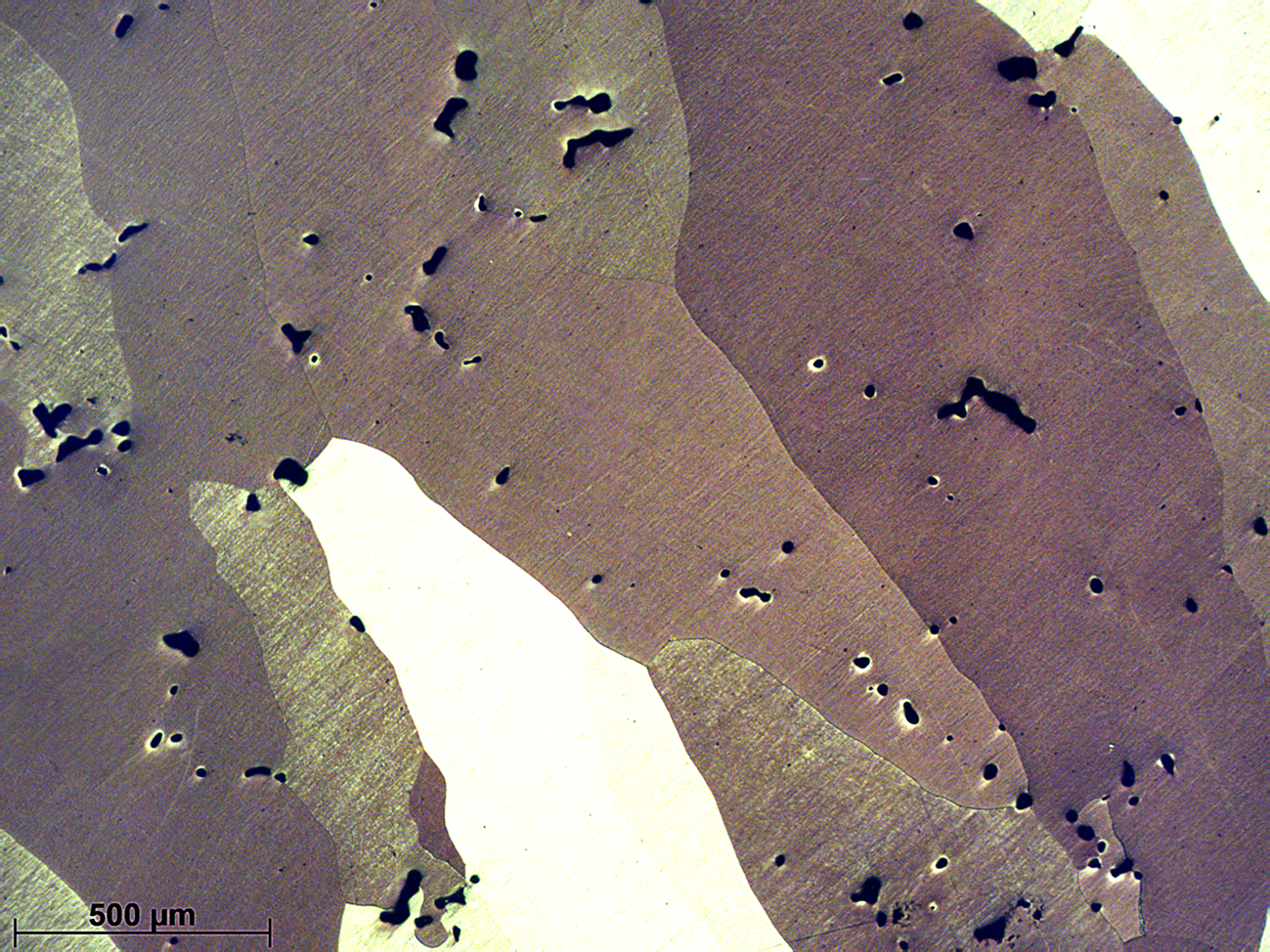

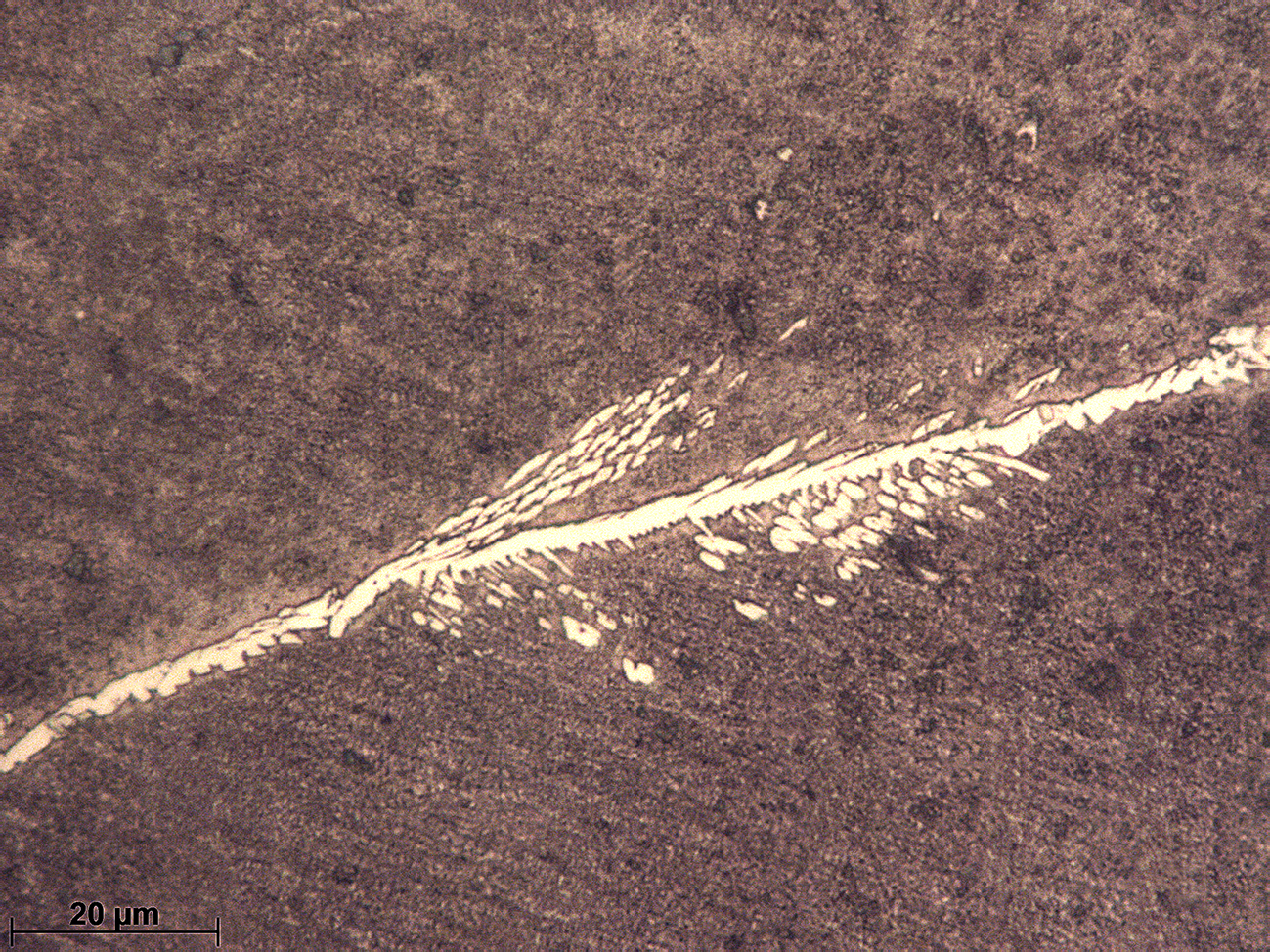

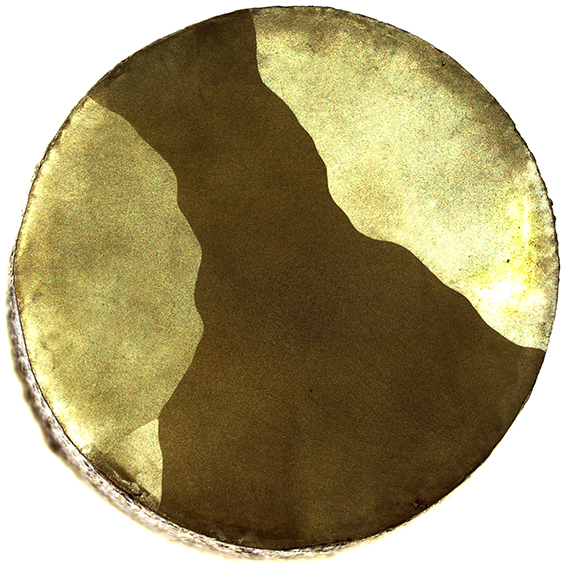

AI calentar a 800ºC esta aleación, cuya composición es la misma que la muestra X10, se produce la difusión en estado sólido, disolviéndose la fase α y formándose una estructura monofásica homogénea de β. En este proceso contrario al enfriamiento, los granos columnares del estado moldeado evolucionan a formas más equiaxiales y de gran tamaño. El enfriamiento rápido o temple desde esa temperatura provoca que no se puedan producir los mecanismos de difusión para formar la fase α, por lo que se conserva la microestructura que la aleación presenta a 800ºC. Se observan, por tanto, grandes granos, más bien equiaxiales, de fase intermedia β sobresaturada en Cu. A pesar de lo anterior, puede observarse en algunos límites de granos la separación de una pequeña proporción de fase α que crece con estructura Widmanstätten hacia el interior de los granos de fase β mejor orientados.

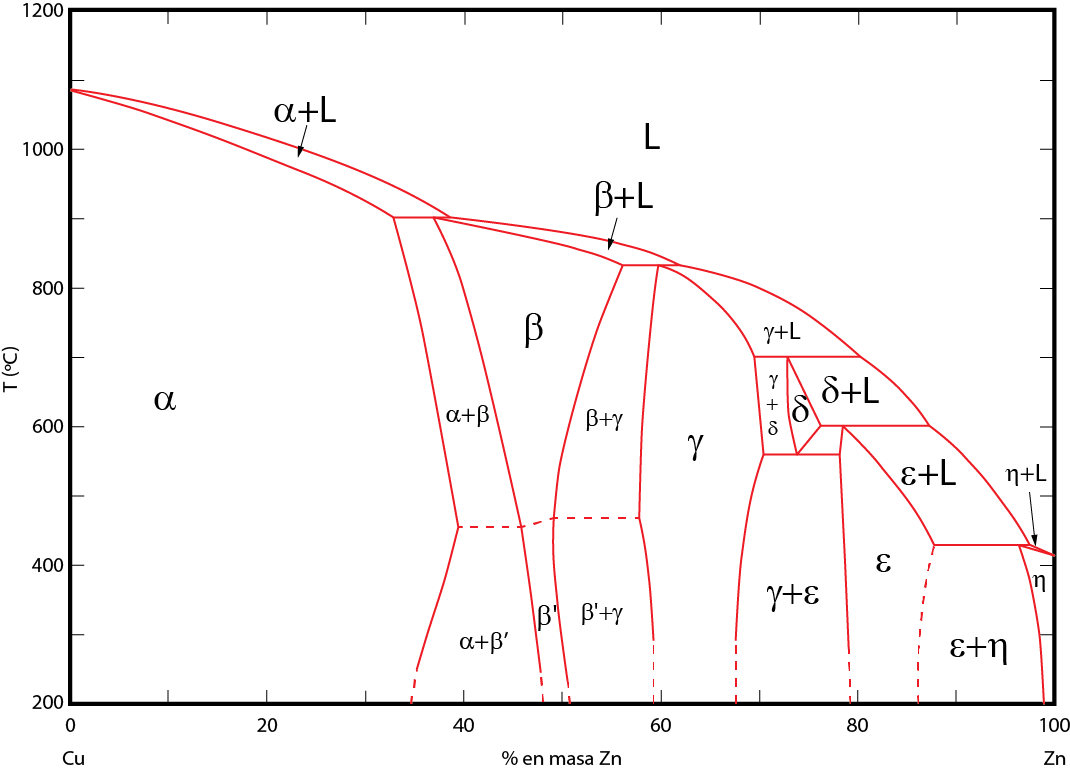

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
