Composición: Cu-20%Zn.

Procesado: Extrusión en caliente y posterior estirado en frío.

Ataque: Inmersión durante 1 min en solución alcohólica de FeCl₃.

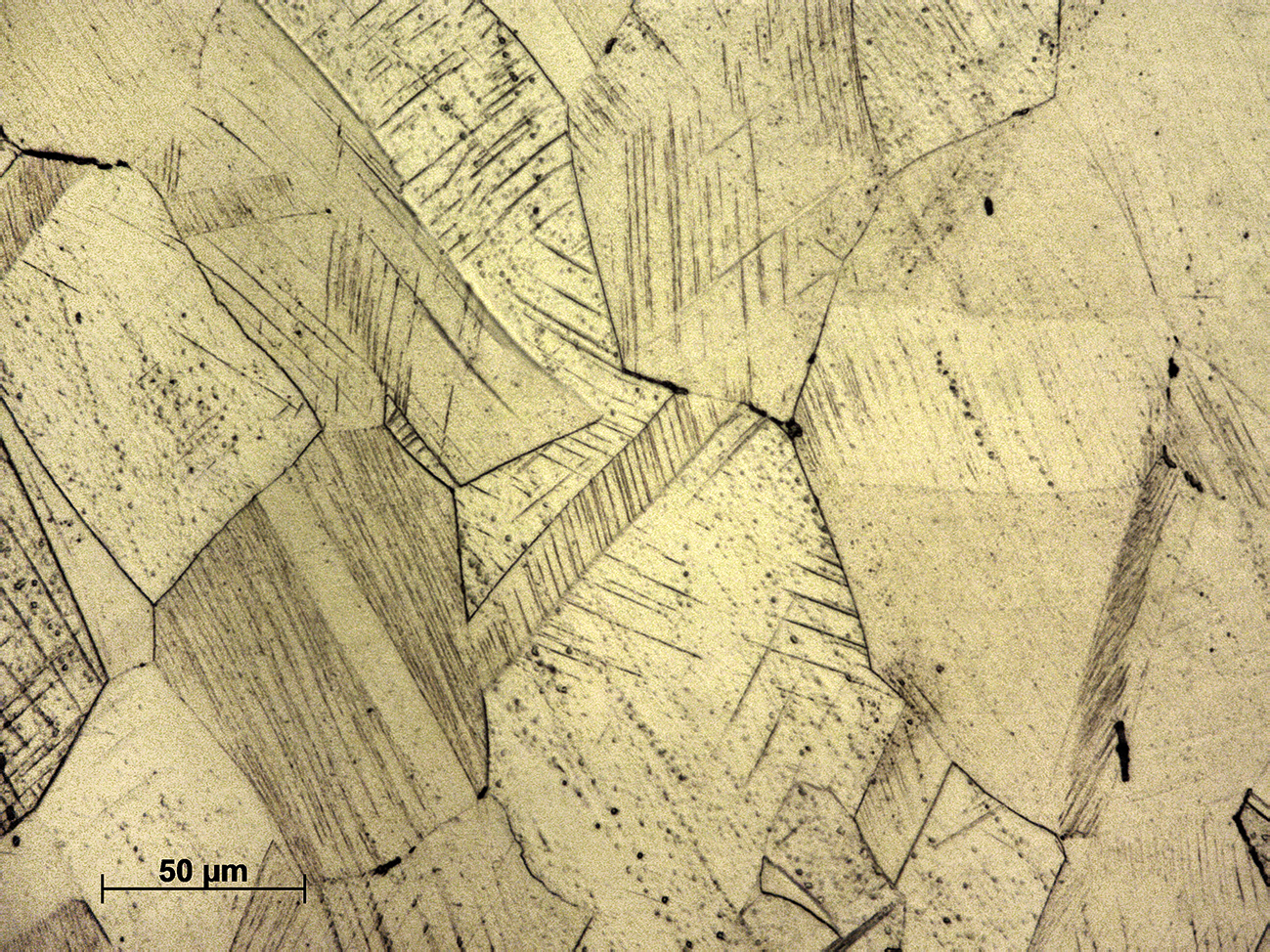

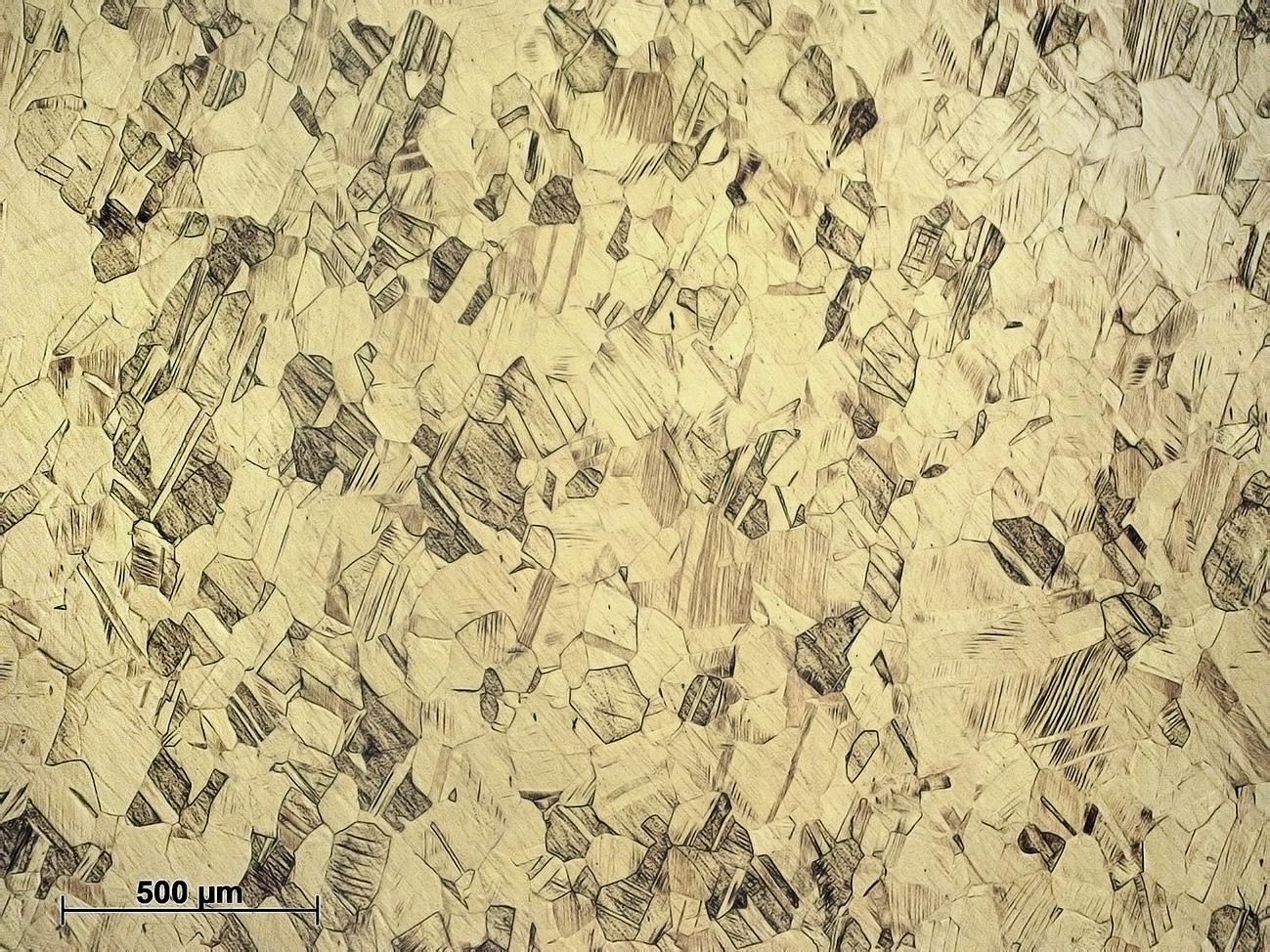

La deformación plástica en caliente de este latón monofásico da lugar a una estructura homogénea y recristalizada y que presenta maclas debido a que la solución sólida α tiene una estructura ccc. Como se observa en las micrografías, el posterior trabajo en frío produce un ligero alargamiento de los granos, bandas de deslizamiento (haces de líneas paralelas que corresponden a los escalones que produce el deslizamiento de los planos cristalinos) y una cierta curvatura de las maclas.

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
