Composición: 0,70-0,80 C; 0,25-0,50 Mn; <0,25 Si; <0,03 P; <0,03 S.

Procesado: Recocido a 950ºC – 20 min, temple en agua, impacto, recocido a 960ºC – 20 min y enfriamiento en el horno.

Ataque: Inmersión durante 15-30 s en nital al 2%.

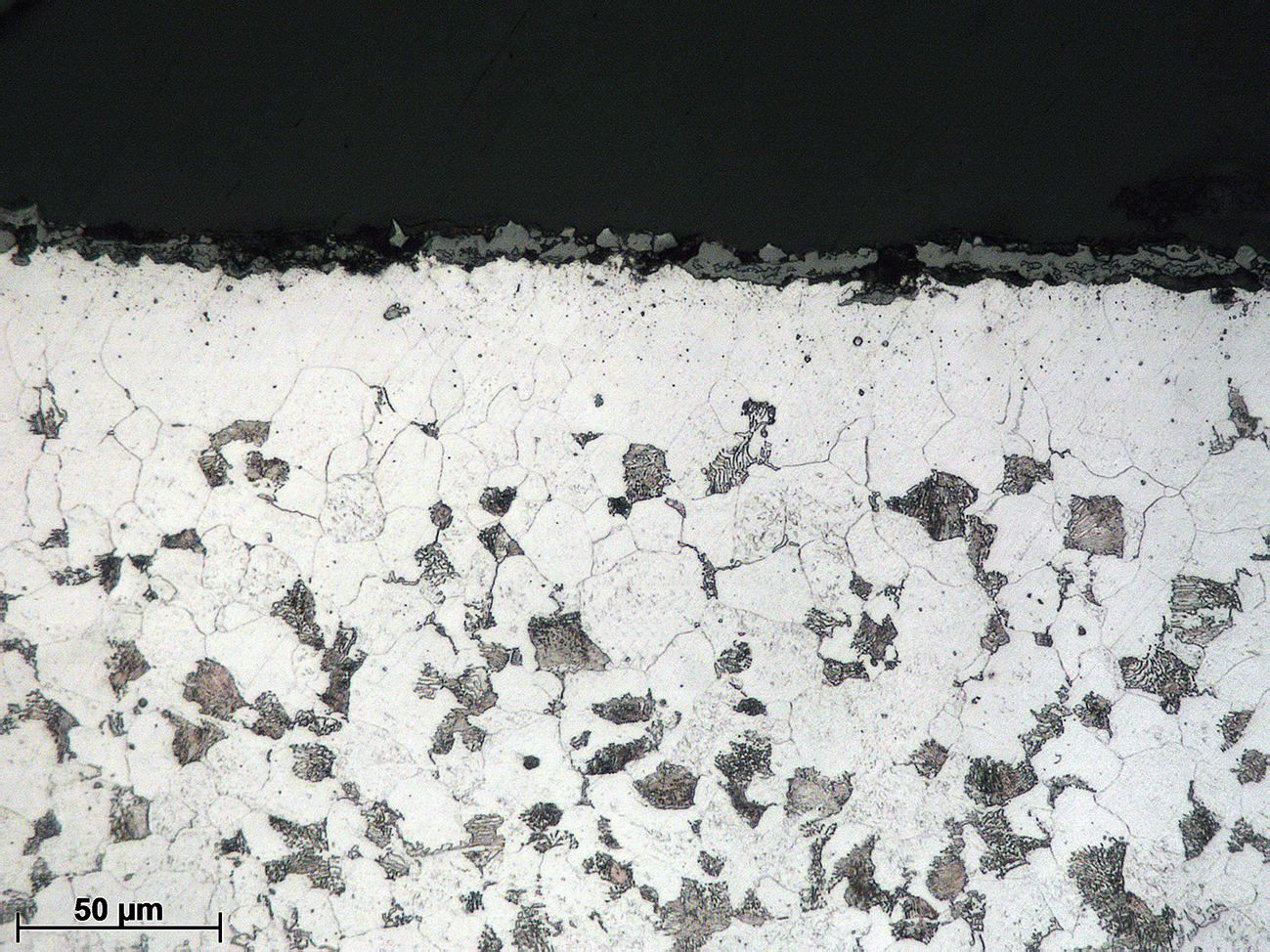

Esta probeta presenta de forma combinada dos defectos observados en las probetas AC4 y AC5. A pocos aumentos se distingue claramente una grieta que recorre la periferia de la muestra y cierta descarburación en superficie. De nuevo, la grieta se produce como resultado de un impacto posterior al temple, mientras que la descarburación se debe a la difusión y combinación del carbono con el oxígeno de la atmósfera del horno. Más interesante en esta probeta es el fenómeno de descarburación que se observa en la vecindad de la grieta. Este hecho permite afirmar que la grieta no ha nucleado y crecido durante el último tratamiento térmico, sino en una etapa previa.

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
