Composición: Cu-37%Zn.

Procesado: Moldeado en arena.

Ataque: Inmersión durante 30 s en solución alcohólica de FeCl₃.

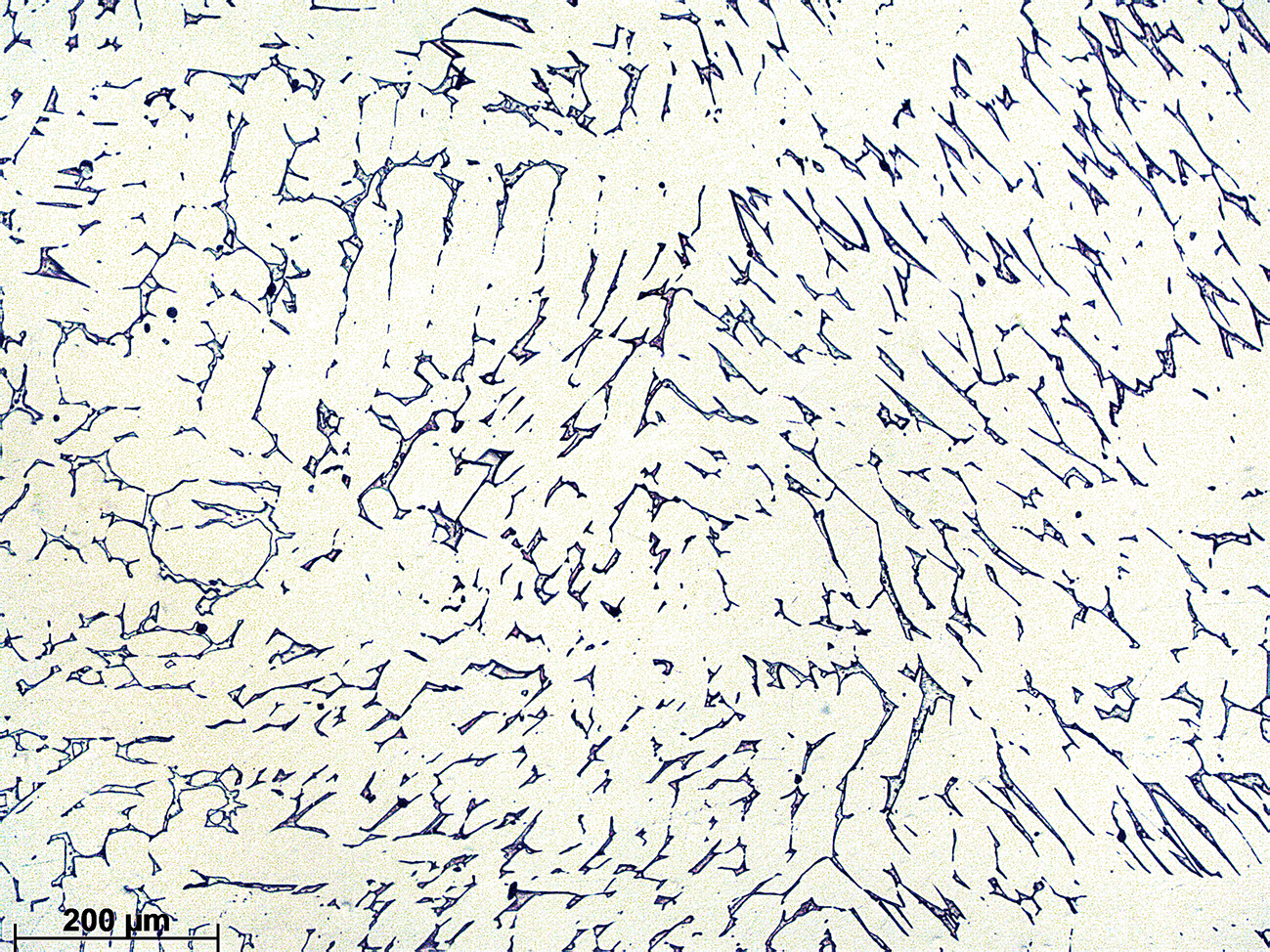

El contenido en Zn de este latón lo sitúa en la zona de reacción peritéctica en que se consume toda la fase líquida (ver diagrama de equilibrio Cu-Zn). En la macrografía de la muestra atacada se evidencia una estructura de granos columnares  y una subestructura constituida por esqueletos dendríticos de una fase α primaria (solución sólida de Zn en Cu) que solidificó cada vez más enriquecida en Zn. Esta microsegregación se puede observar mejor mediante un segundo ataque en solución amoniacal de peróxido de hidrógeno y observación a mayores aumentos (no se incluye este ataque en las fotografías aquí mostradas).

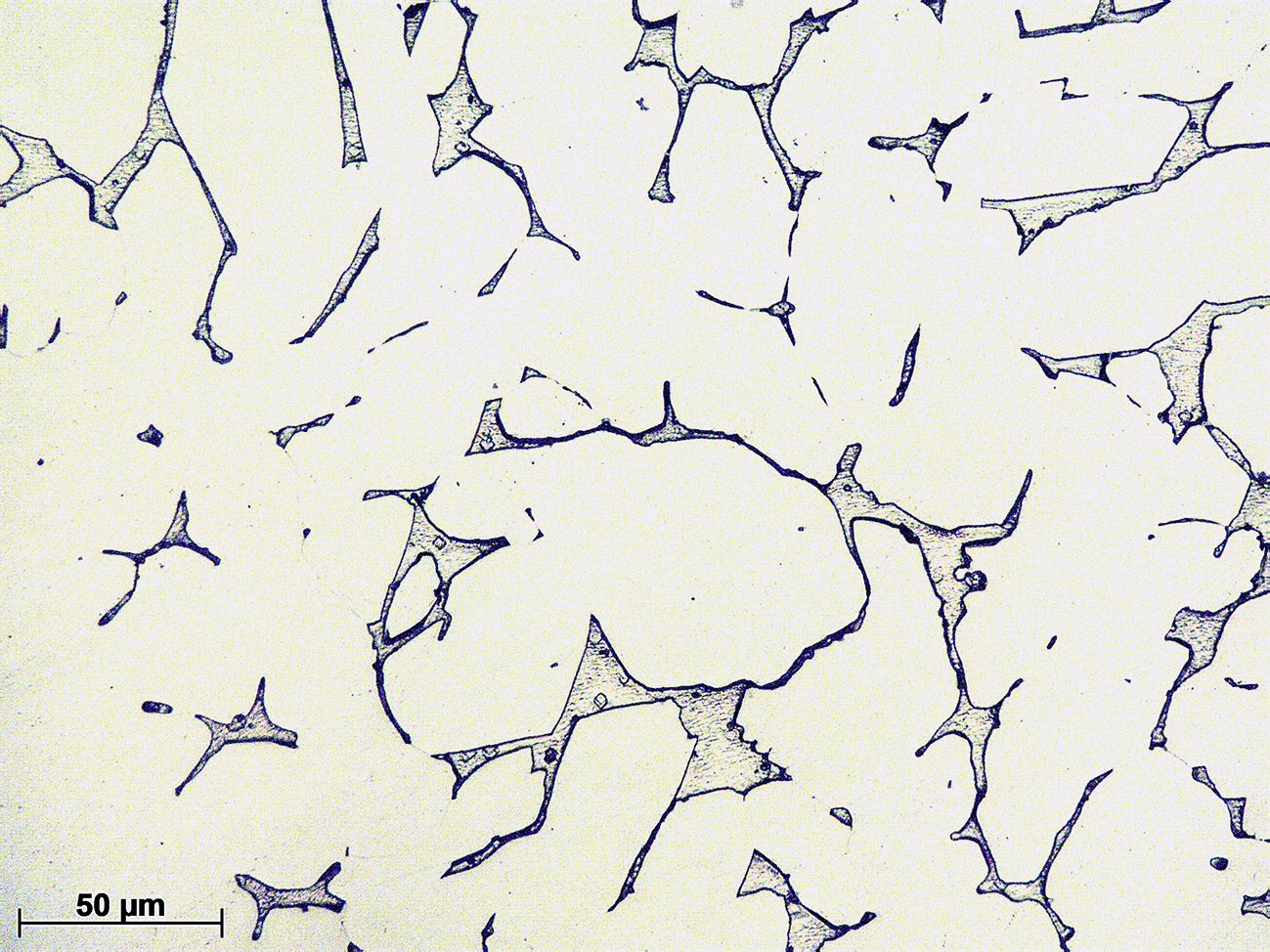

La fase β, formada por reacción peritéctica entre el líquido y la fase α, aparece con tonalidad oscura en los espacios interdendríticos. Las formas angulosas de la fase α primaria se deben a que en la reacción peritéctica el líquido, que rodea a las dendritas primarias inicialmente redondeadas, reacciona con determinados planos cristalográficos de la fase α mostrando caras cristalinas de dicha fase α.

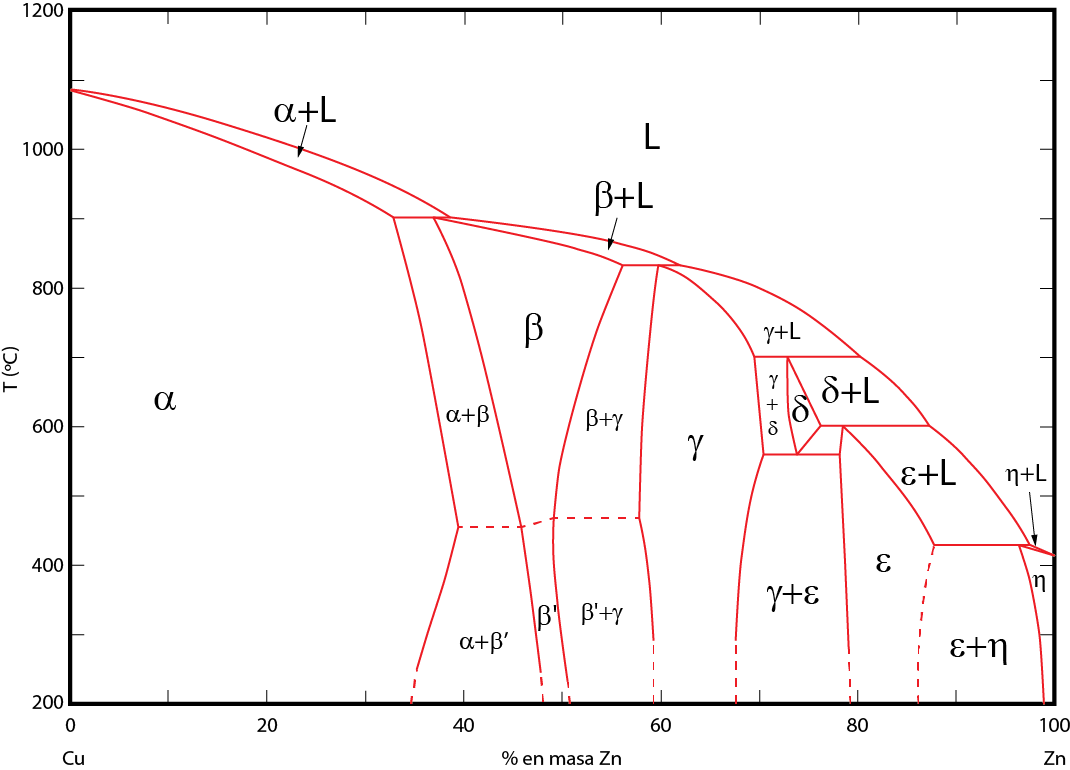

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
