Composición, Procesado y Ataque: Igual que en AC10.

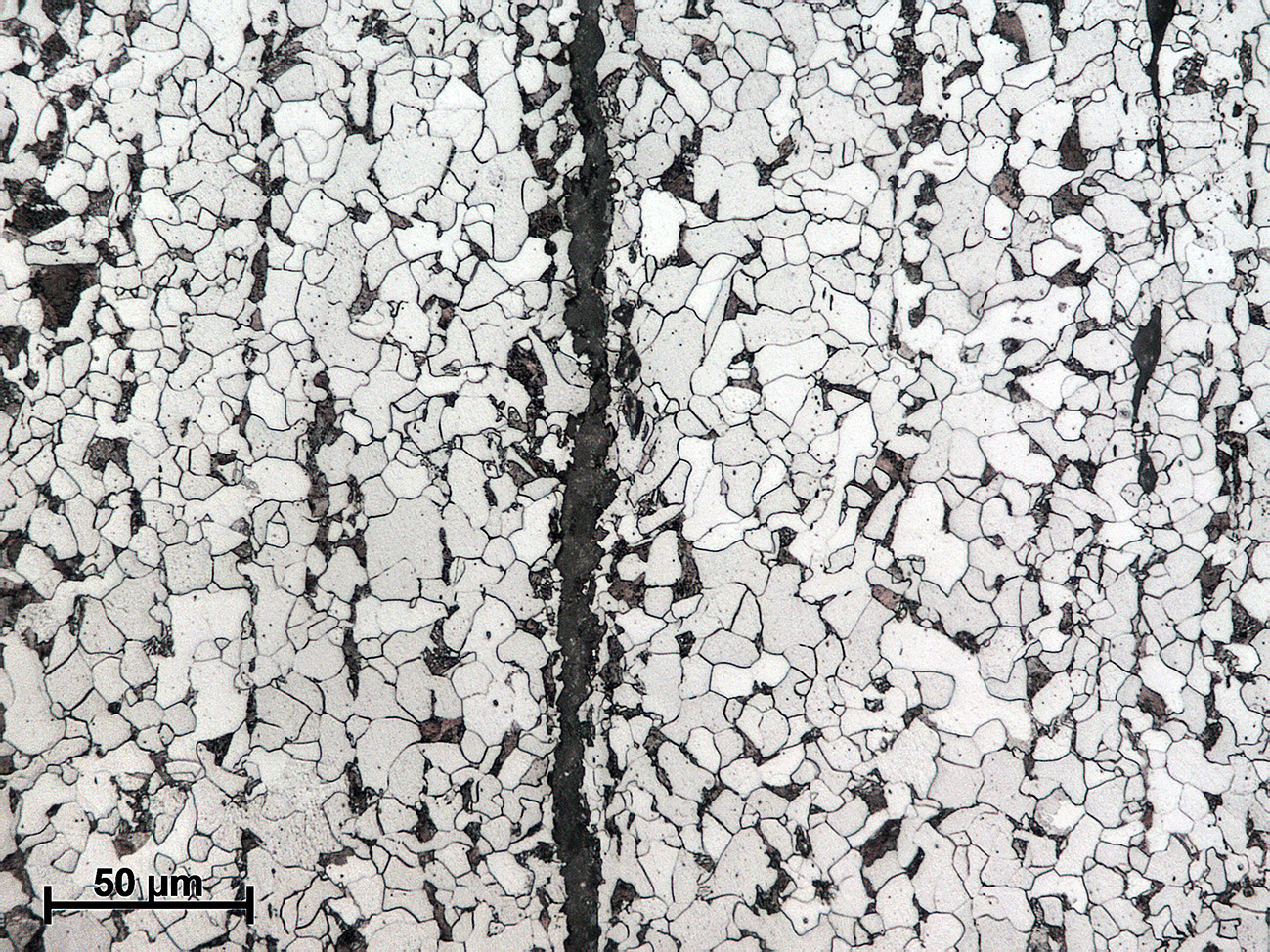

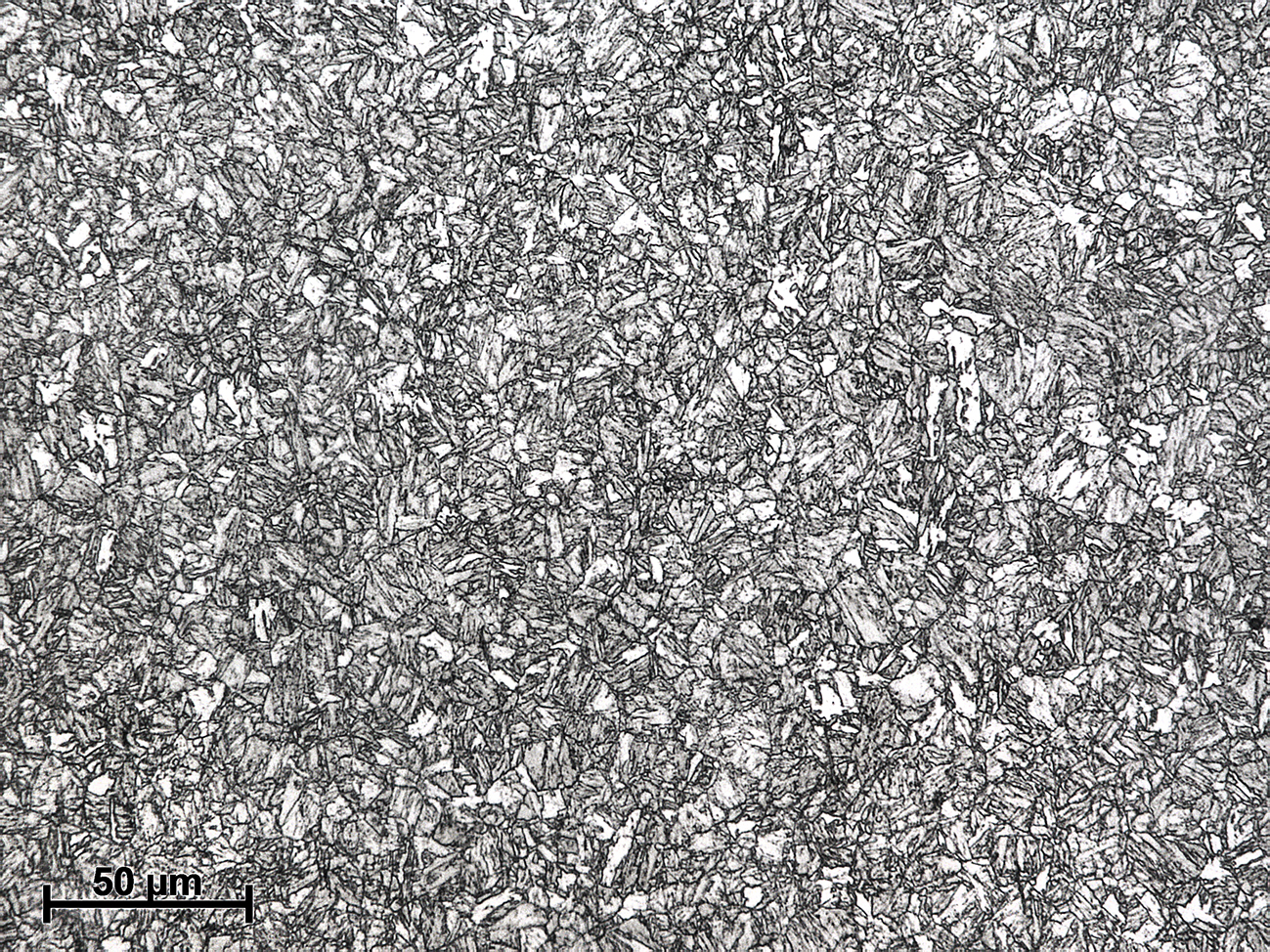

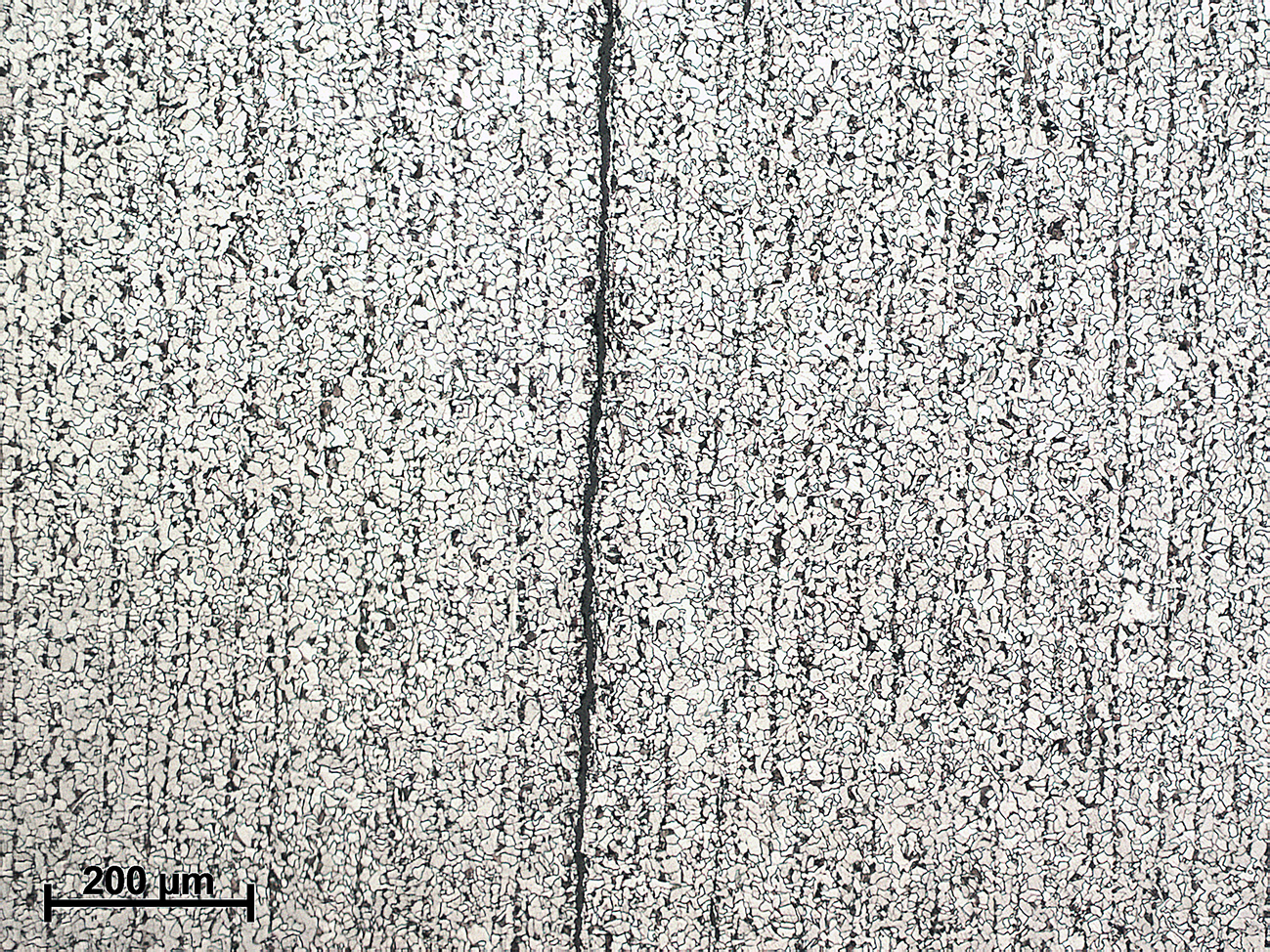

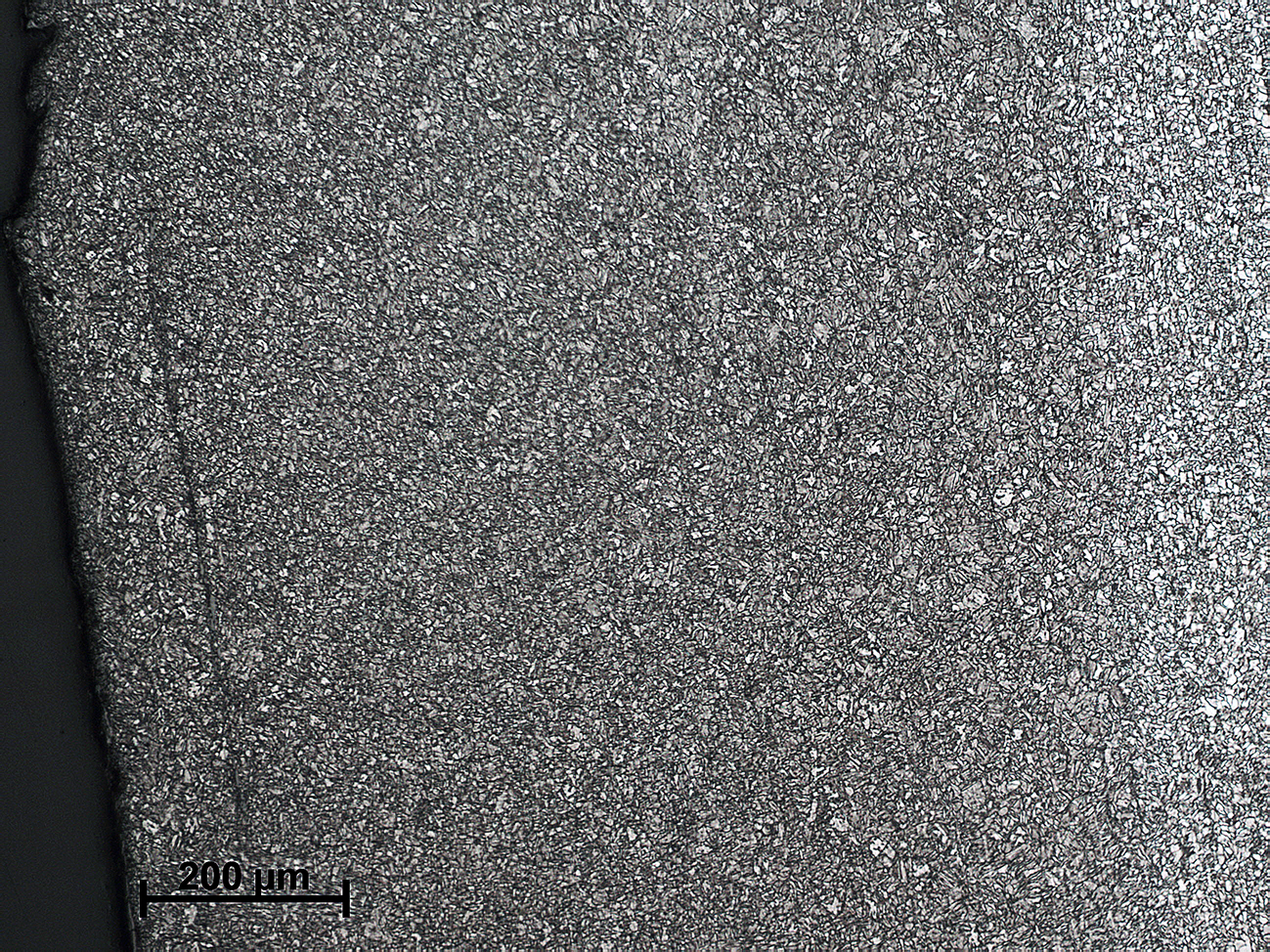

Las microestructuras  observadas tras ataque con nital revelan la estructura en bandas ferrítico-perlítica y una inclusión muy clara a lo largo de la sección interna de la muestra. Una de las micrografías muestra la zona de transición. En ésta se observa a la derecha la zona de ferrita-perlita, a continuación la perlita se va desdibujando adquiriendo formas globulares, pasando finalmente a martensita revenida. El aspecto de la martensita revenida se presenta en la última micrografía.

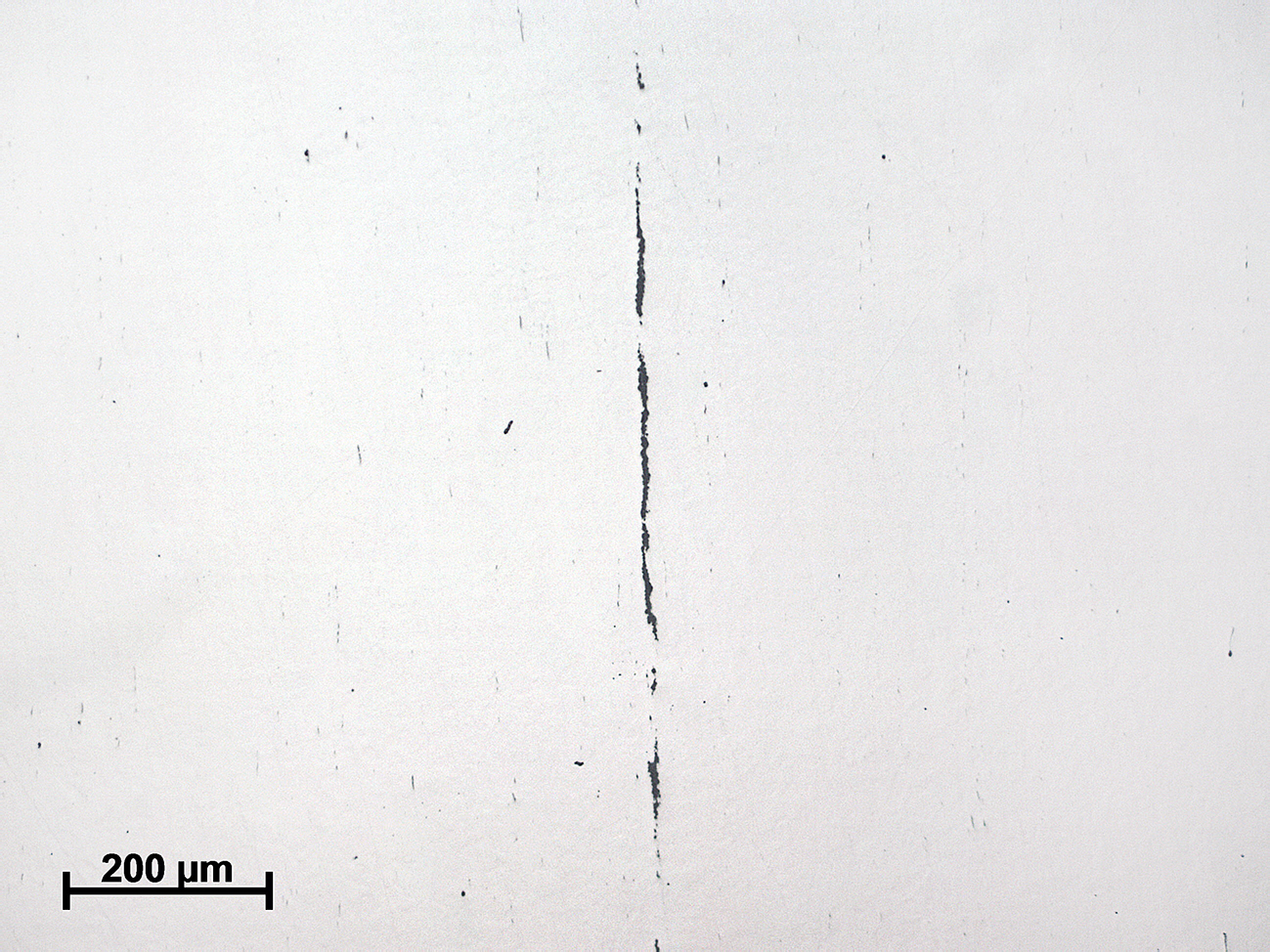

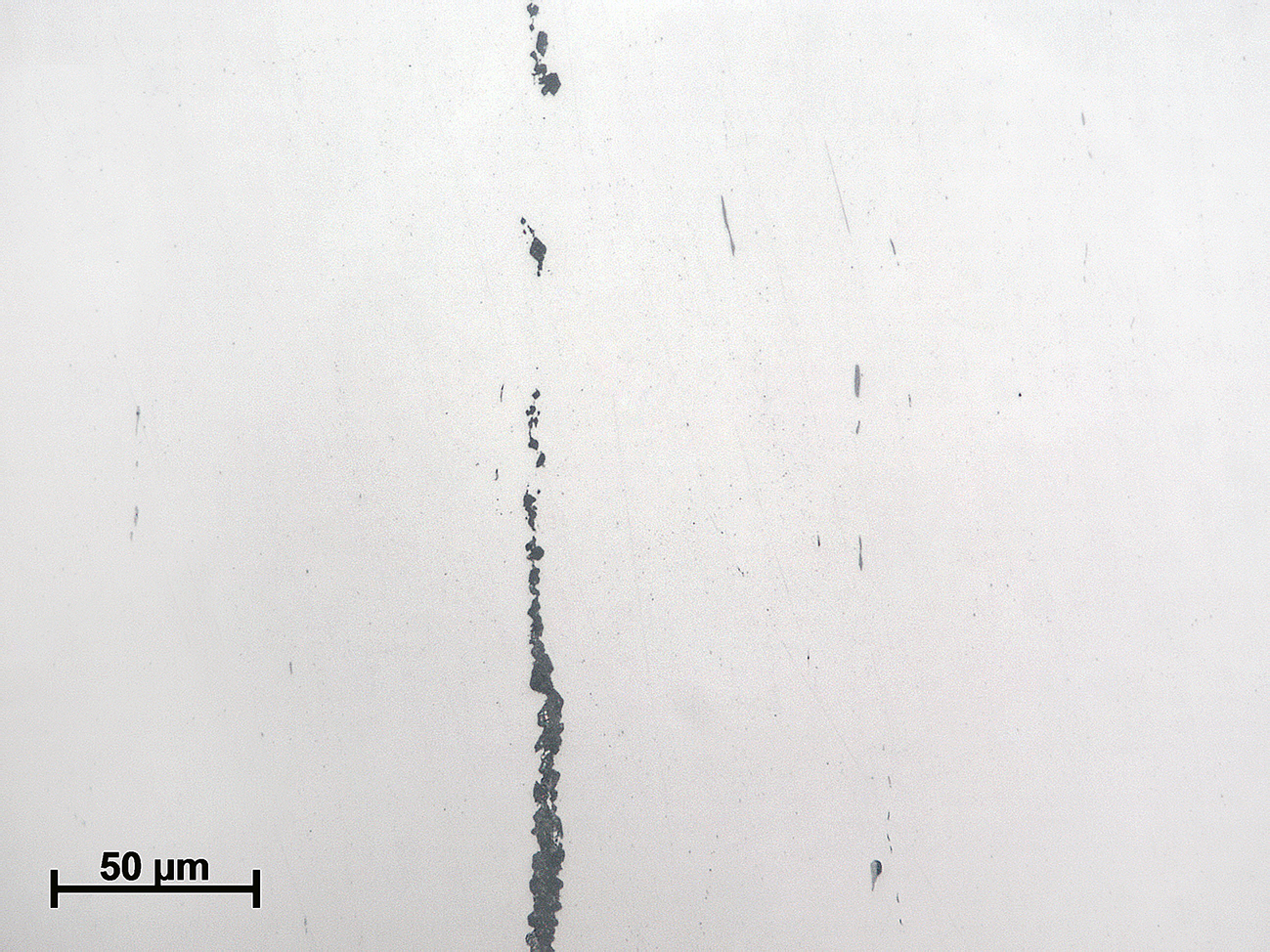

En la sección longitudinal sin ataque se revela las inclusiones alargadas de gran tamaño en la dirección de la laminación. Corresponden a silicatos de Fe y Mn. En la micrografía a mayores aumentos también se observan particulas pequeñas y de color gris claro, correspondientes a sulfuros de Mn. Para una determinación e identificación de las inclusiones más detallada se recomienda seguir las indicaciones de la norma ASTM E45.

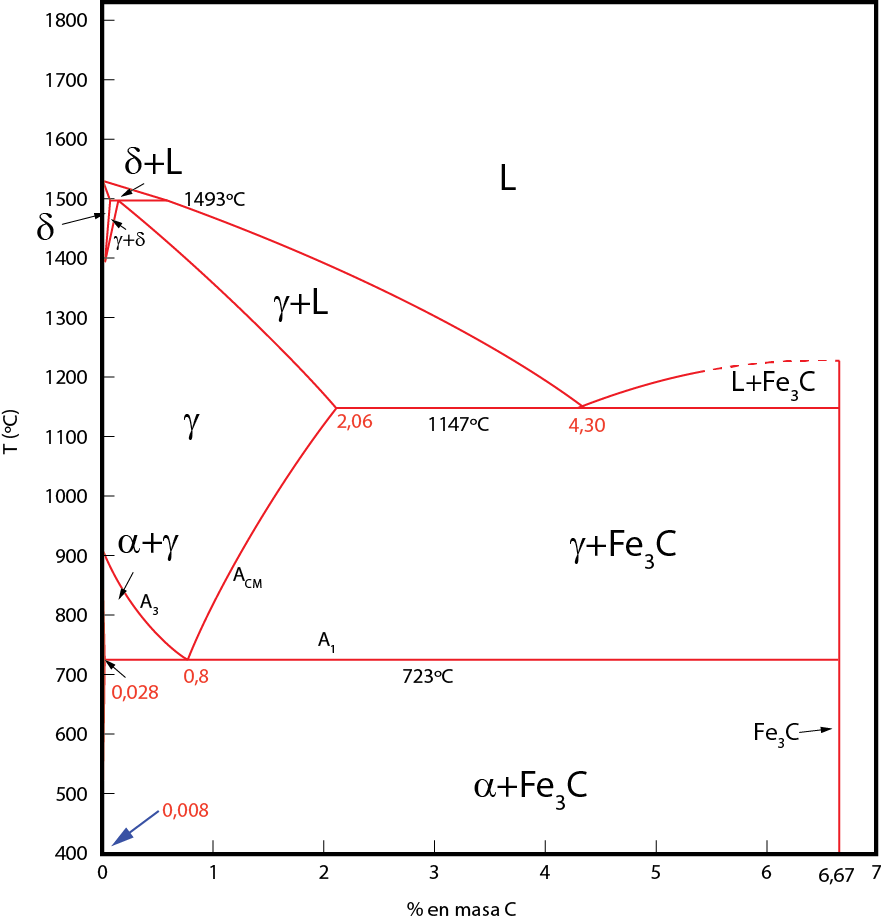

Diagrama Fe-Fe₃C
