Composición: Aleación eutéctica Cu-8,4%P.

Procesado: Moldeada en arena.

Ataque: Inmersión durante 30 s en solución acuosa de FeCl₃.

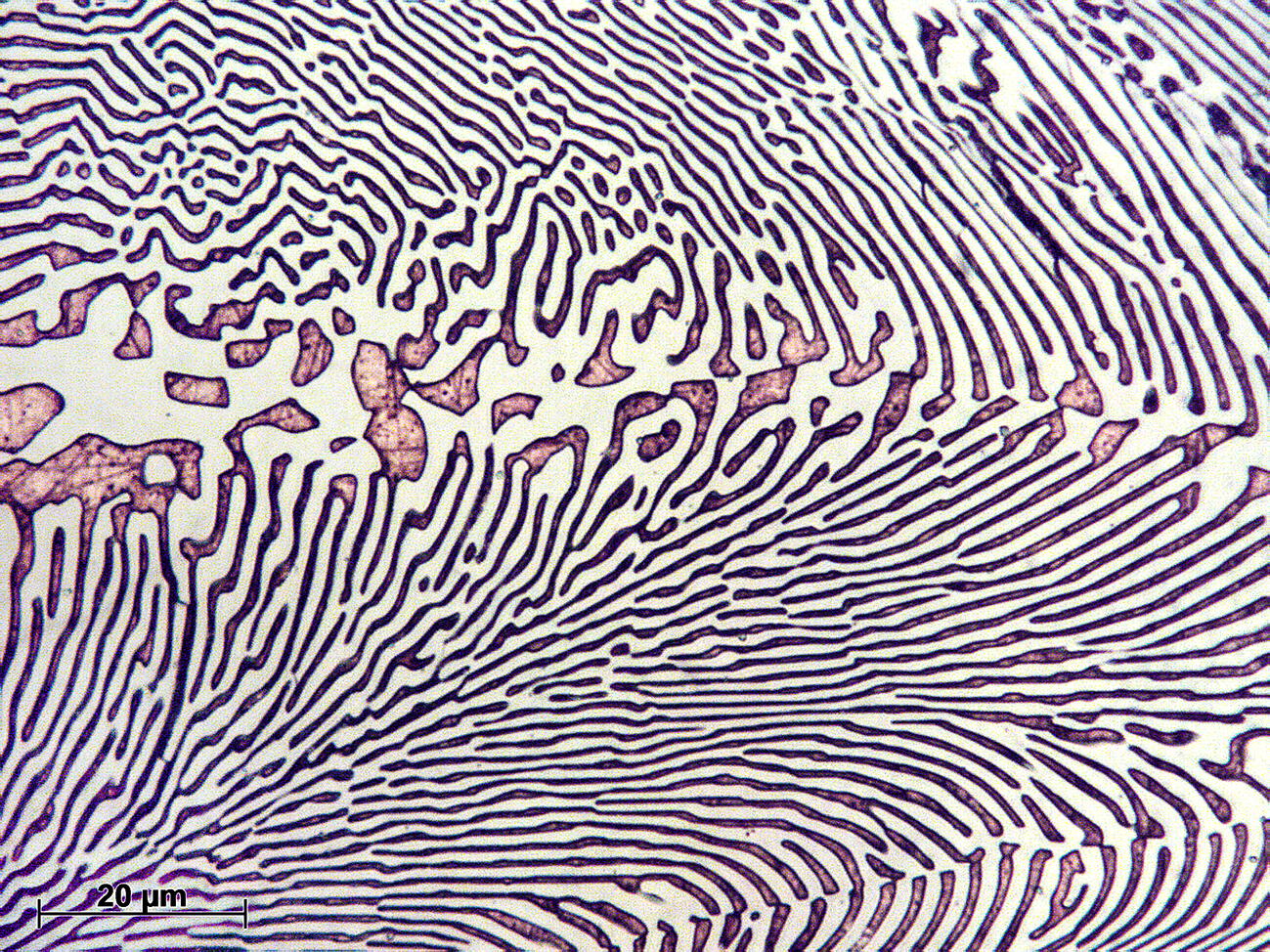

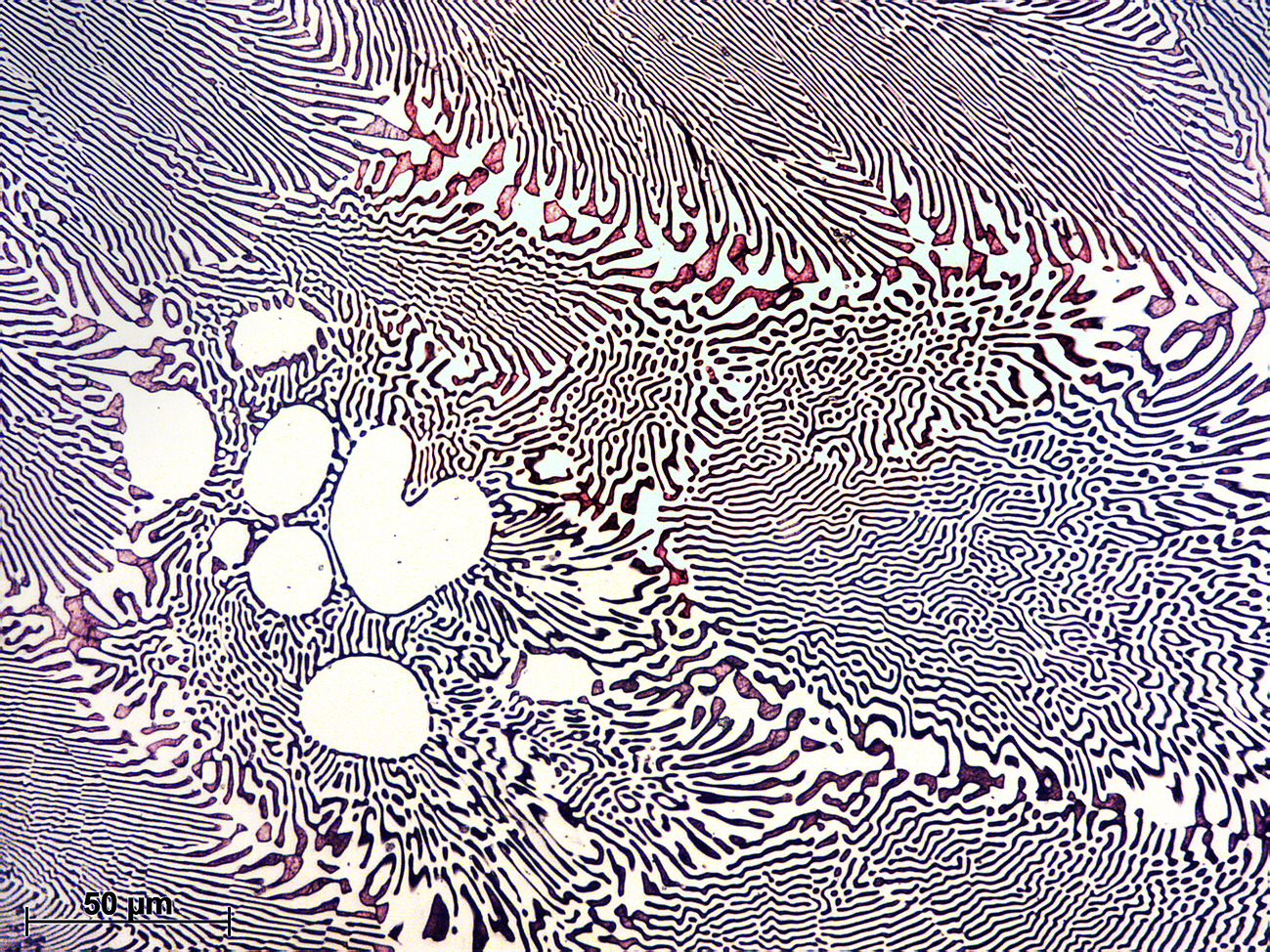

Una vez pulida y atacada, la superficie aparece iridiscente con una estructura radial, aunque no se definen bien los granos columnares. Como puede apreciarse en las micrografías, el líquido transforma a un agregado eutéctico de morfología laminar y que está constituido por una solución sólida de P en Cu (fase α) y un compuesto de estequiometría bien definida (Cu₃P). La composición de esta aleación no es exactamente la eutéctica, por lo que pueden aparecer dendritas primarias de fase Cu₃P o incluso de fase α (en algunos casos aislados) y que nuclean en las interfases -burbujas de gas ocluido/líquido-. Las dos fases presentes en este sistema son claramente diferenciables. Después del ataque, la fase α, rica en Cu, aparece oscurecida o con un tono rojizo, mientras que el fosfuro de cobre aparece blanco. Es posible observar también las zonas en las que se encuentran dos colonias eutécticas y que se caracterizan por mostrar una disposición mas grosera e irregular de las fases que constituyen el eutéctico.

Diagrama Cu-P

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
