Composición: Cu-11,3%Al.

Procesado: Moldeado en arena. Calentado a 900ºC, enfriamiento en el horno hasta temperatura ambiente.

Ataque: Inmersión durante 5-10 s en solución alcohólica de FeCl₃.

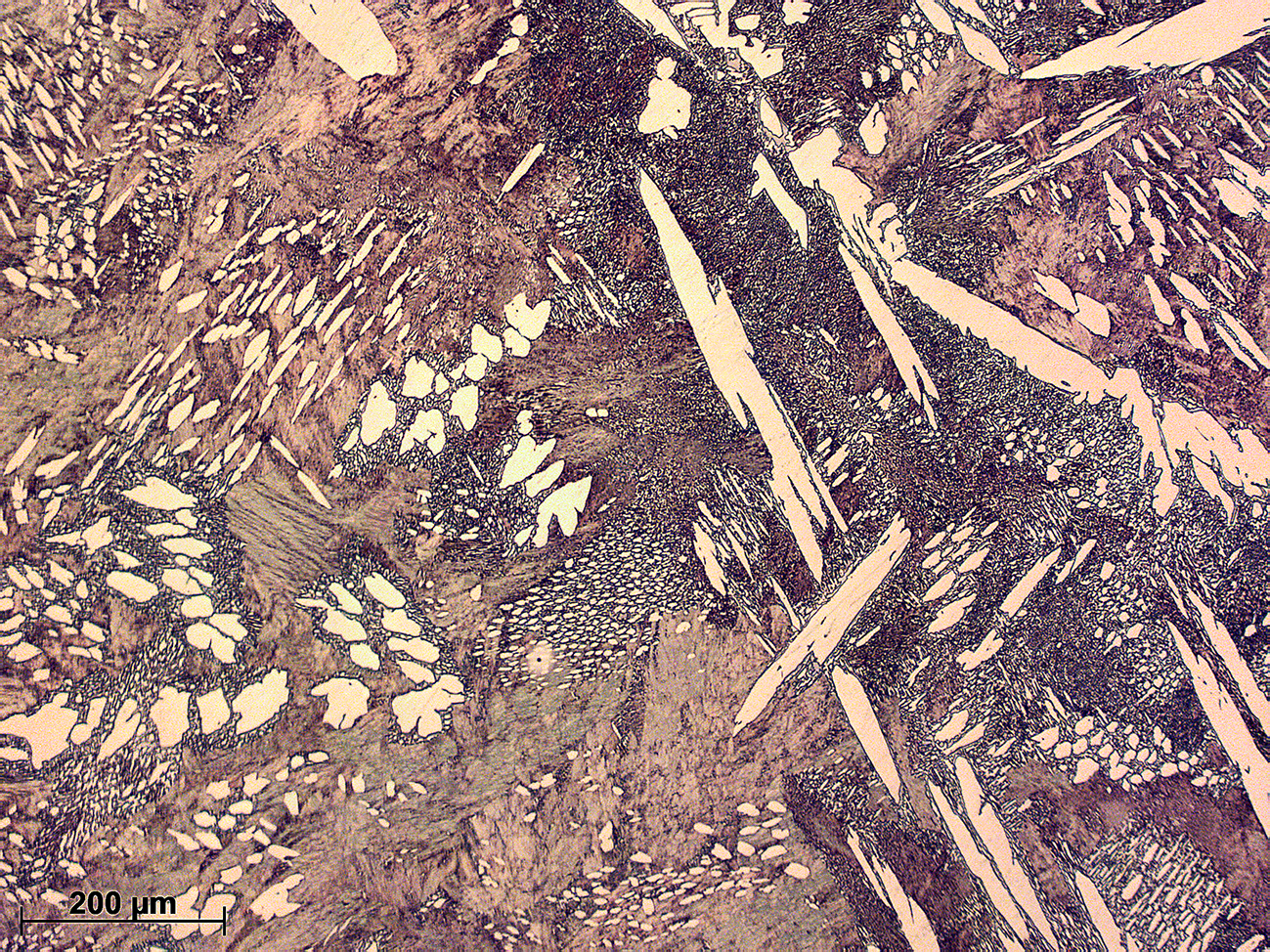

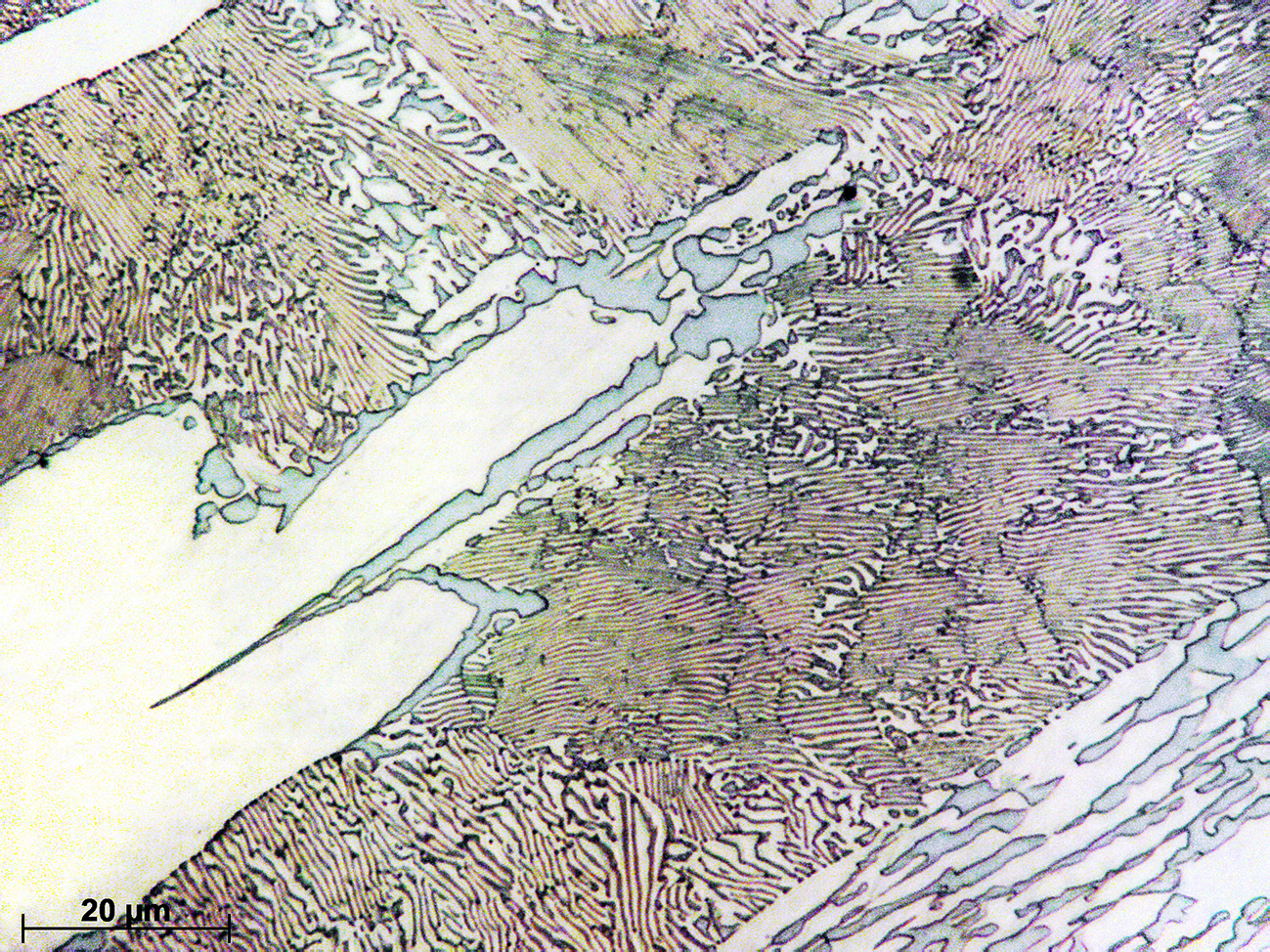

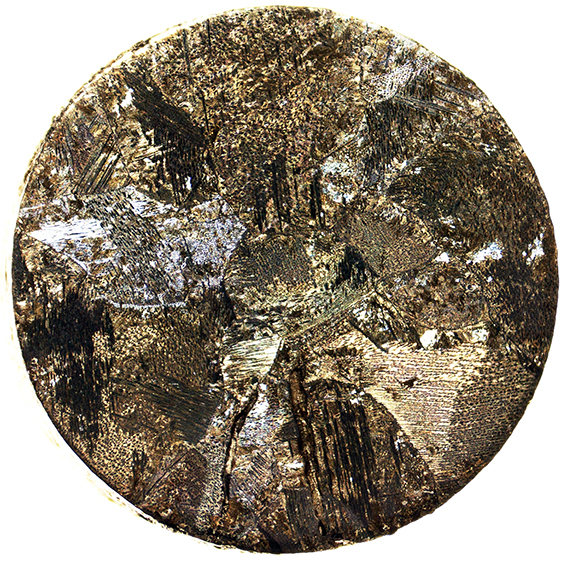

Esta aleación posee una concentración de Al  ligeramente inferior a la de la muestra X22, por lo que es hipoeutectoide. La macroestructura de la aleación muestra granos equiaxiales con una cierta subestructura. Cuando se calienta a 900ºC, después del moldeo, esta aleación se sitúa en un punto del campo monofásico β. Al enfriar lentamente, esta fase β separa por precipitación en estado sólido fase α proeutectoide con estructura tipo Widmanstätten. Cuando la fase β alcanza la composición eutectoide (11,8% Cu) a 565ºC se inicia la separación simultánea de las fases α y γ₂, formando el agregado eutectoide con la morfología característica ya descrita. En las micrografías, se distinguen las agujas de fase α, con forma variable en función del plano de corte, y las colonias del eutectoide laminar con varias tonalidades, según la orientación, espaciado y tamaño de las fases que la constituyen.

Diagrama Cu-Al

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
