Composición: Acero indeformable para herramientas (0,9-1,0 C; 1,0-1,2 Mn; <0,30 Si; <0,3 P; <0,3 S; 0,40-0,60 Cr; 0,5 W; 0,12 V)

Procesado: Forja 1050 ºC, enfriamiento hasta 850 ºC y posterior enfriamiento en horno (10-20 ºC/h hasta 600ºC).

Ataque Inmersión durante 20-40s en nital al 2%.

Acero al carbono de baja aleación perteneciente a la familia de aceros para herramientas para trabajado en frío. Si se realiza un tratamiento térmico correcto es prácticamente indeformable. Trabaja a compresión y a tracción con características algo inferiores a otros aceros indeformables. Se utiliza para fabricar prioritariamente herramientas de corte tales como herramientas indeformables, calibres, matrices y punzones de corte frío, taladros, fresas, etc.

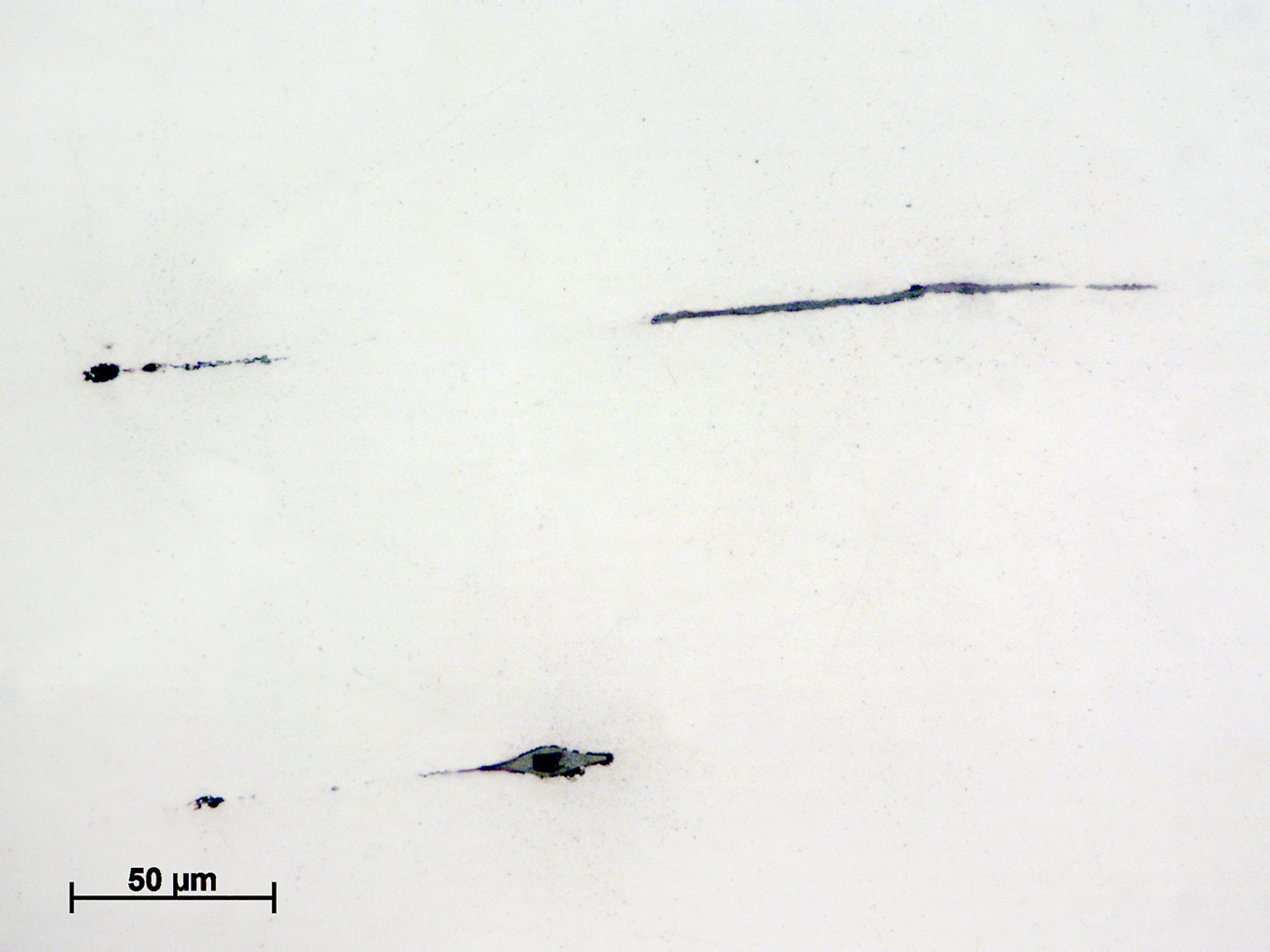

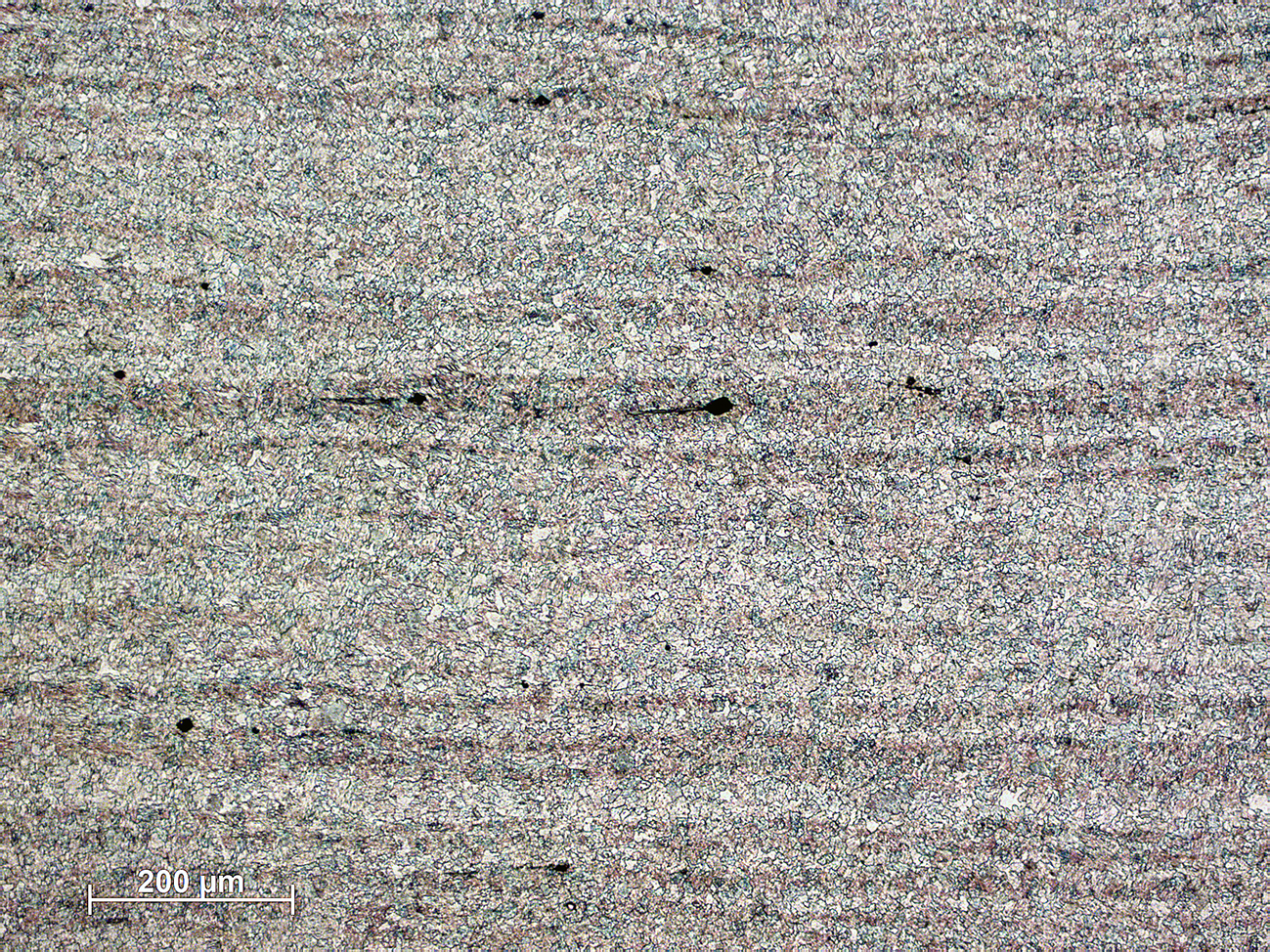

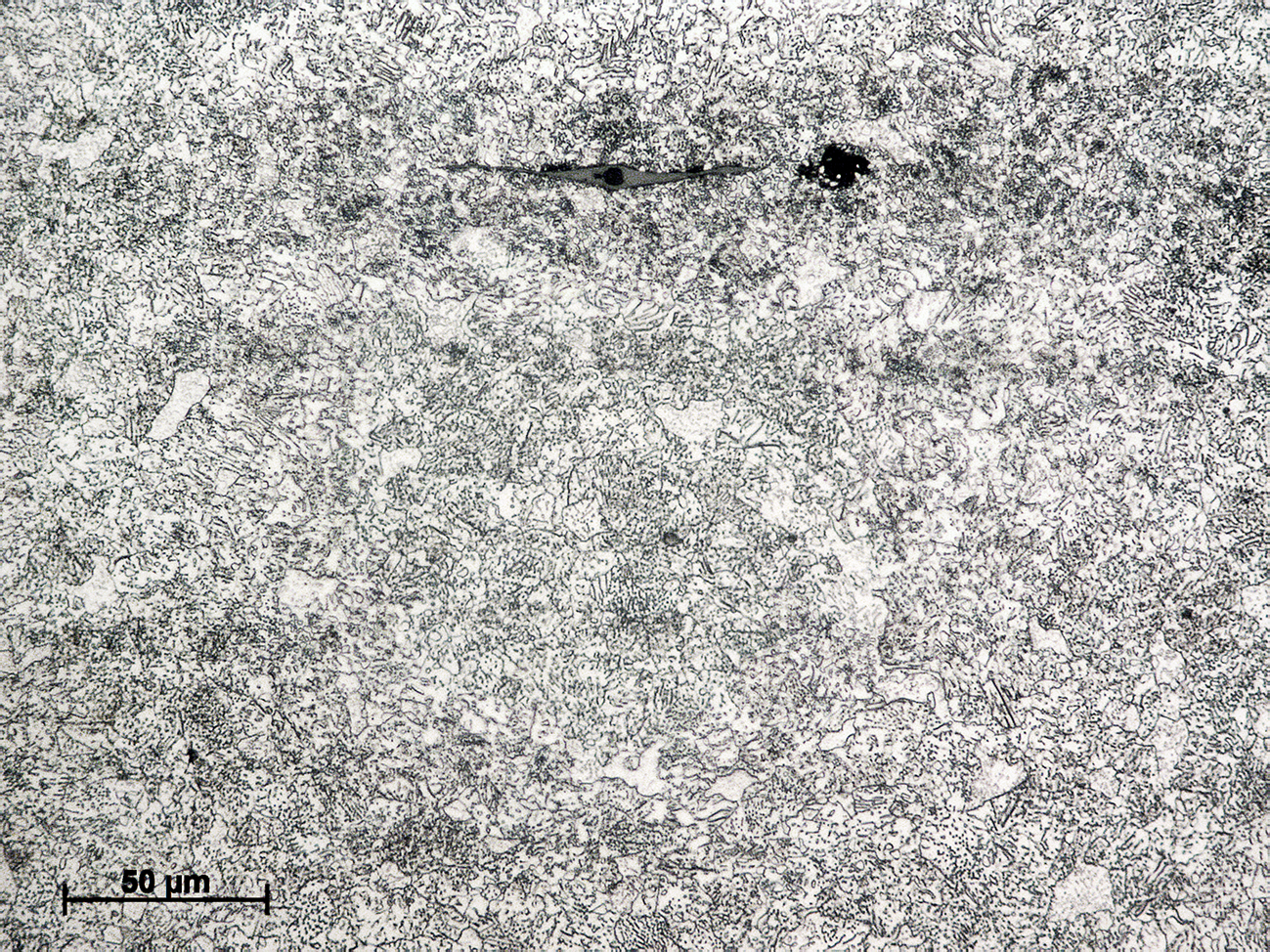

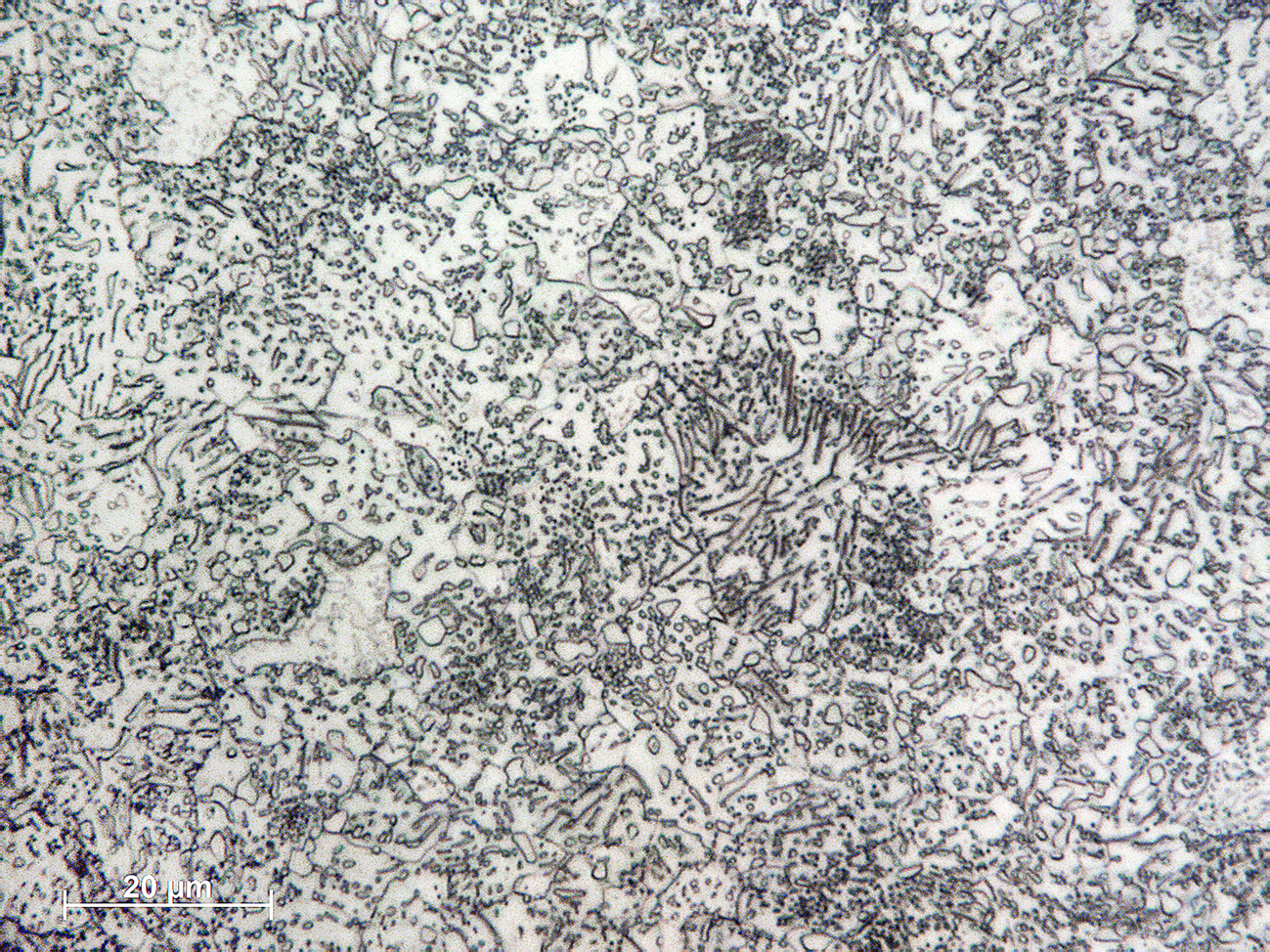

La microestructura muestra la direccionalidad del proceso de laminado realizado a 1050 ºC. Una velocidad de enfriamiento a través de la transformación eutectoide baja favorece la esferoidización de los carburos, prioritariamente Fe₃C. El resultado es una matriz ferrítica con carburos uniformemente globulizados y restos de perlita aún sin globulizar. Con este tratamiento se obtiene una dureza de 250-270 HV (25-28 HRC).

Este tipo de acero es susceptible de tratamientos térmicos para alcanzar durezas superiores (63-65 HRC) mediante un tratamiento de temple desde 780-820 ºC y  posterior revenido entre 200-250ºC en baño de sales.

Diagrama CCT F522

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
