Composición: Mg-8,2%Al-0,46%Zn-0,13%Mn-0,01%Si-<0,001%Cu-0,004%Fe, <0,30%otros

Procesado: Tratamiento térmico de homogeneización para obtener un tamaño de grano inferior a 200 μm

Ataque: Inmersión durante 10-30s en nital al 2%.

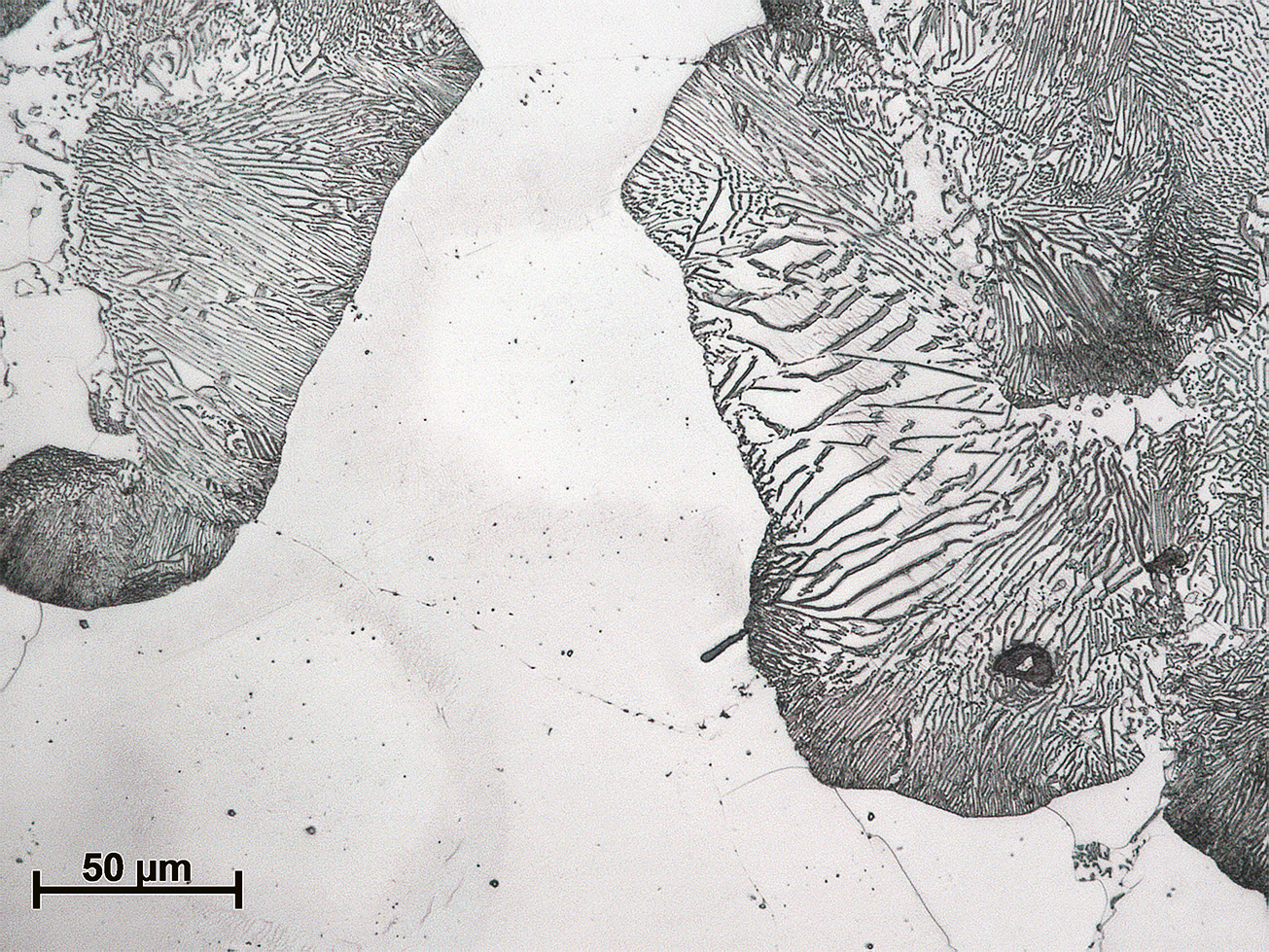

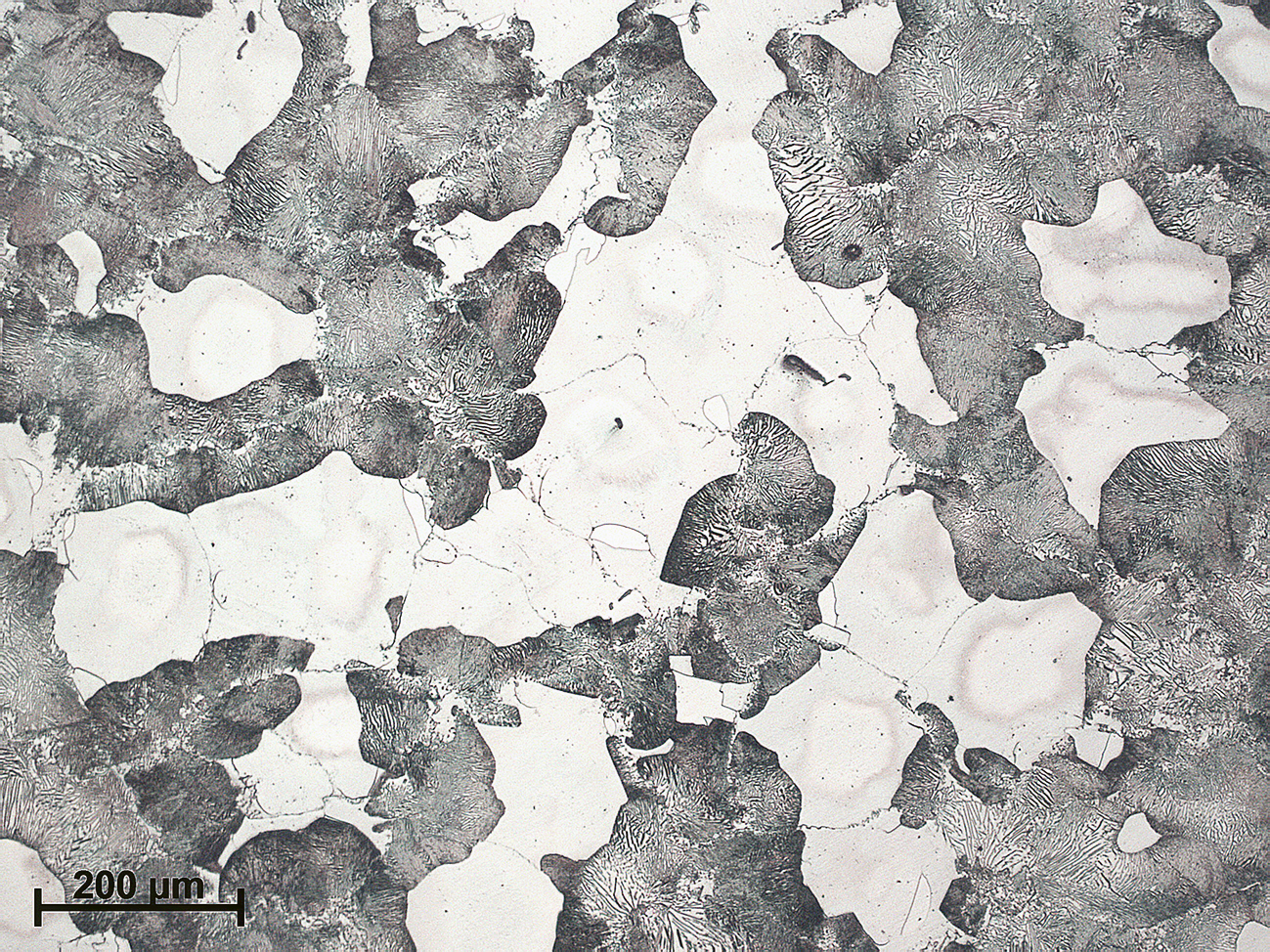

La aleación muestra una microestructura de granos de matriz α-Mg y granos de un agregado laminar α-Mg + β-Mg₁₇Al₁₂, en mayor proporción, y que se ha formado como consecuencia de una transformación celular en estado sólido. Esta precipitación en límite de grano difiere de otras más comunes como la alotriomórfica y las placas o agujas Widmanstätten observadas en otras probetas de la colección (Ej. X24 y X10). En el proceso de transformación celular, el límite de grano de la fase α-Mg se desplaza a la vez que avanzan las láminas del precipitado β-Mg₁₇Al₁₂ de forma que la fase α-Mg se empobrece continuamente en Al, formando un límite de grano continuo hasta que finaliza la precipitación. Morfológicamente, es muy similar a la reacción eutectoide aunque en este caso la reacción es del tipo α (sobresaturada) → α-Mg + β-Mg₁₇Al₁₂. Esta transformación es tipica de aleaciones Mg-Al enfriadas lentamente y la causa de la misma no está del todo clara.

Se observa también en la aleación precipitados de Al-Mn presentes tanto en la matriz como en el agregado laminar α-Mg + β-Mg₁₇Al₁₂.

Diagrama Mg-Al

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
