Composición: Cobre sin desoxidar (0,04%O).

Procesado: Extruido en caliente.

Ataque: Inmersión durante 1 min en solución alcohólica de FeCl₃.

Durante el proceso de solidificación se forman dendritas de solución sólida α y, cuando el líquido alcanza una composición del 0,39%O, un agregado eutéctico α + Cu₂O situado entre el esqueleto de la fase primaria. La estructura obtenida, constituida por un 99,6% de fase α y sólo un 0,4% de Cu₂O, se caracteriza por ser frágil. Por laminación en caliente se hace recristalizar la fase α, obteniéndose granos más pequeños, y las pequeñas partículas el Cu₂O del eutéctico se alinean en la dirección del laminado. Éstas se distinguen muy bien en la superficie de la probeta pulida sin ataque.

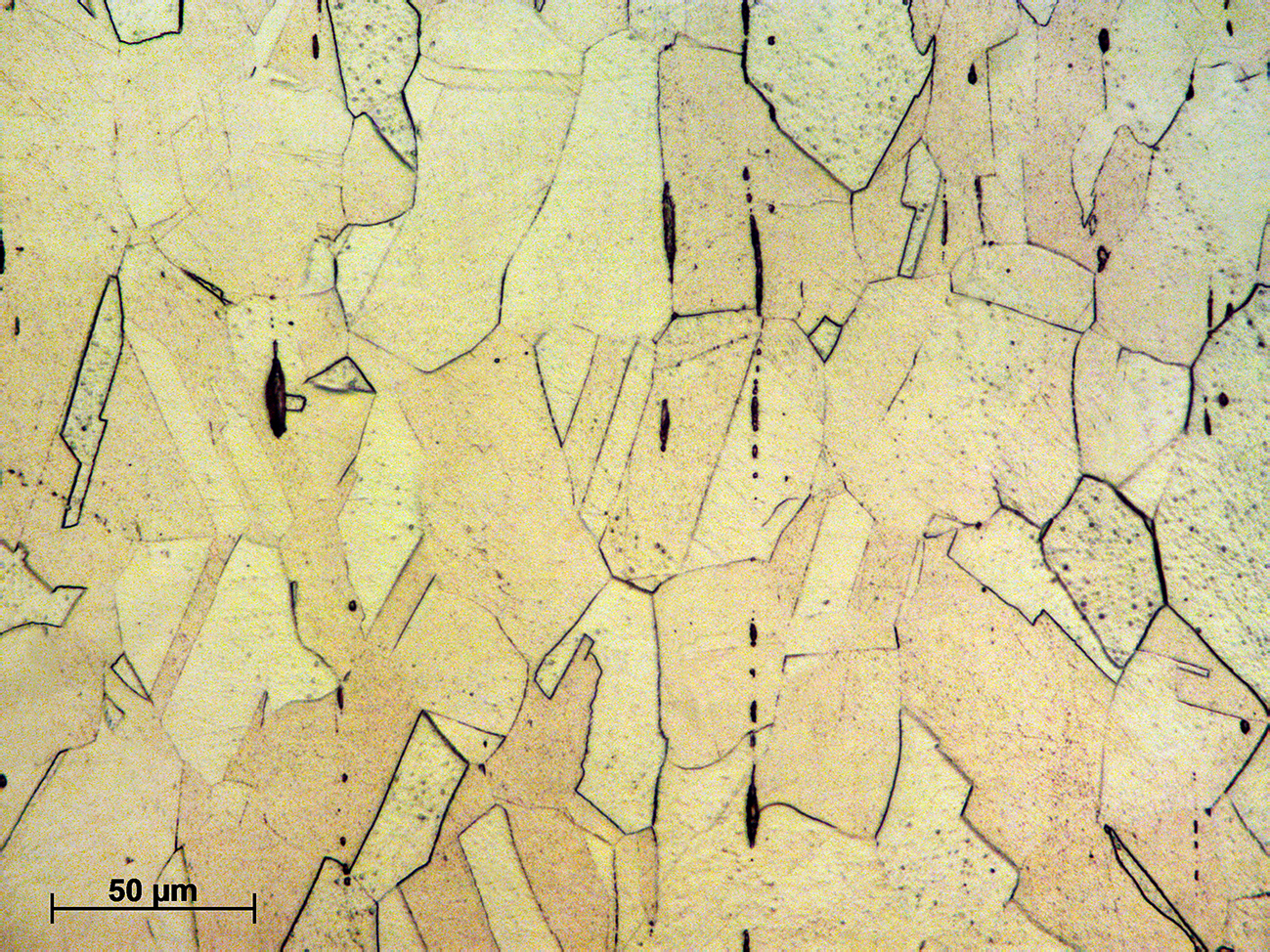

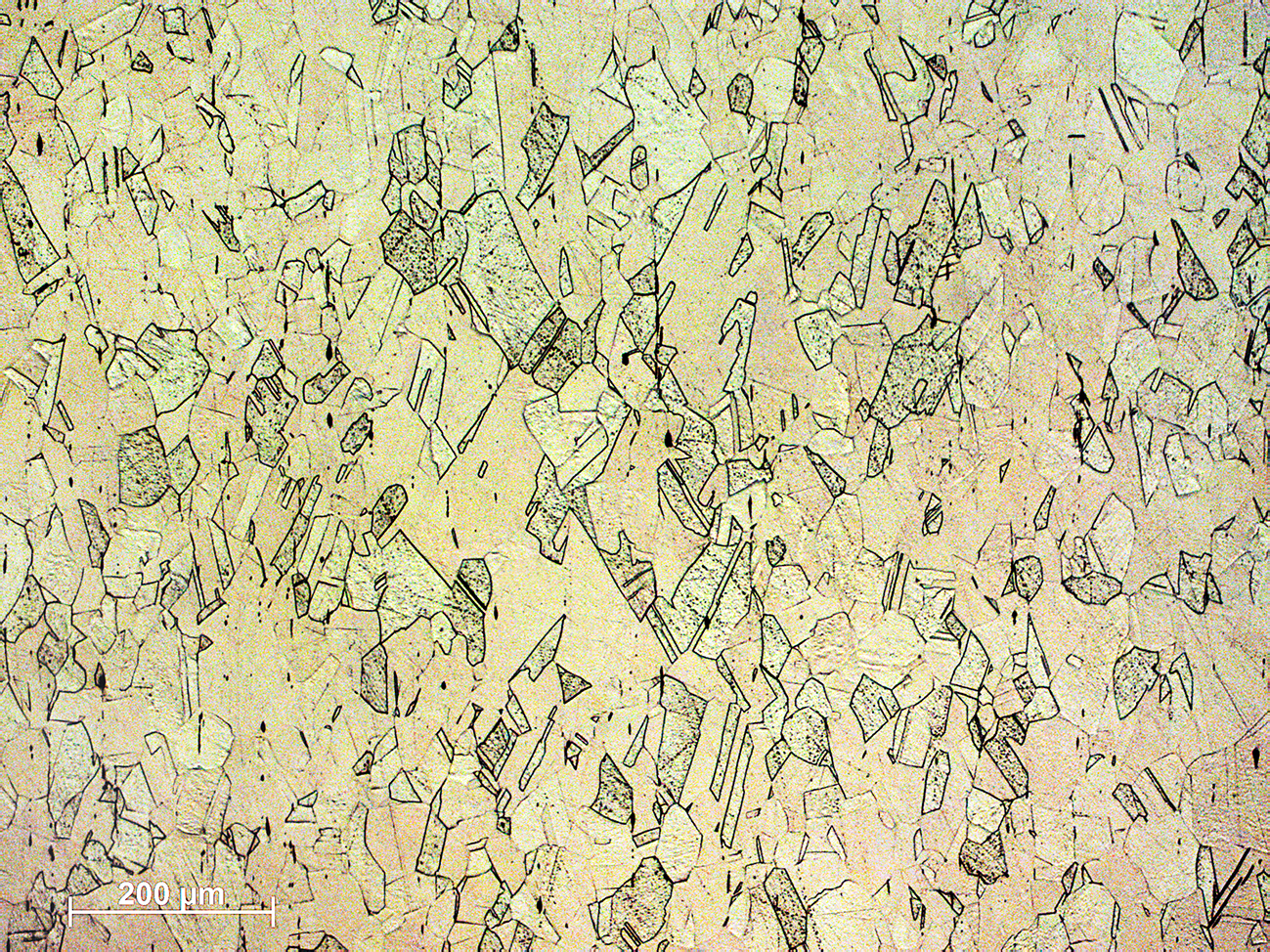

La macrografía muestra una distribución irregular del tamaño de grano. Se observan las zonas exteriores con grandes granos y una zona central con granos pequeños. La situación de los granos más grandes corresponde a la mayor temperatura alcanzada en el exterior de la muestra. En la superficie atacada siguen distinguiéndose las partículas de Cu₂O alineadas con independencia de la estructura recristalizada. Los granos equiaxiales de α presentan las maclas características de los metales que cristalizan en red cúbica en las caras.

Diagrama Cu-O

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
