Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente. Enfriado en el horno desde 870ºC.

Ataque: Inmersión durante 10-15 s en nital al 2%.

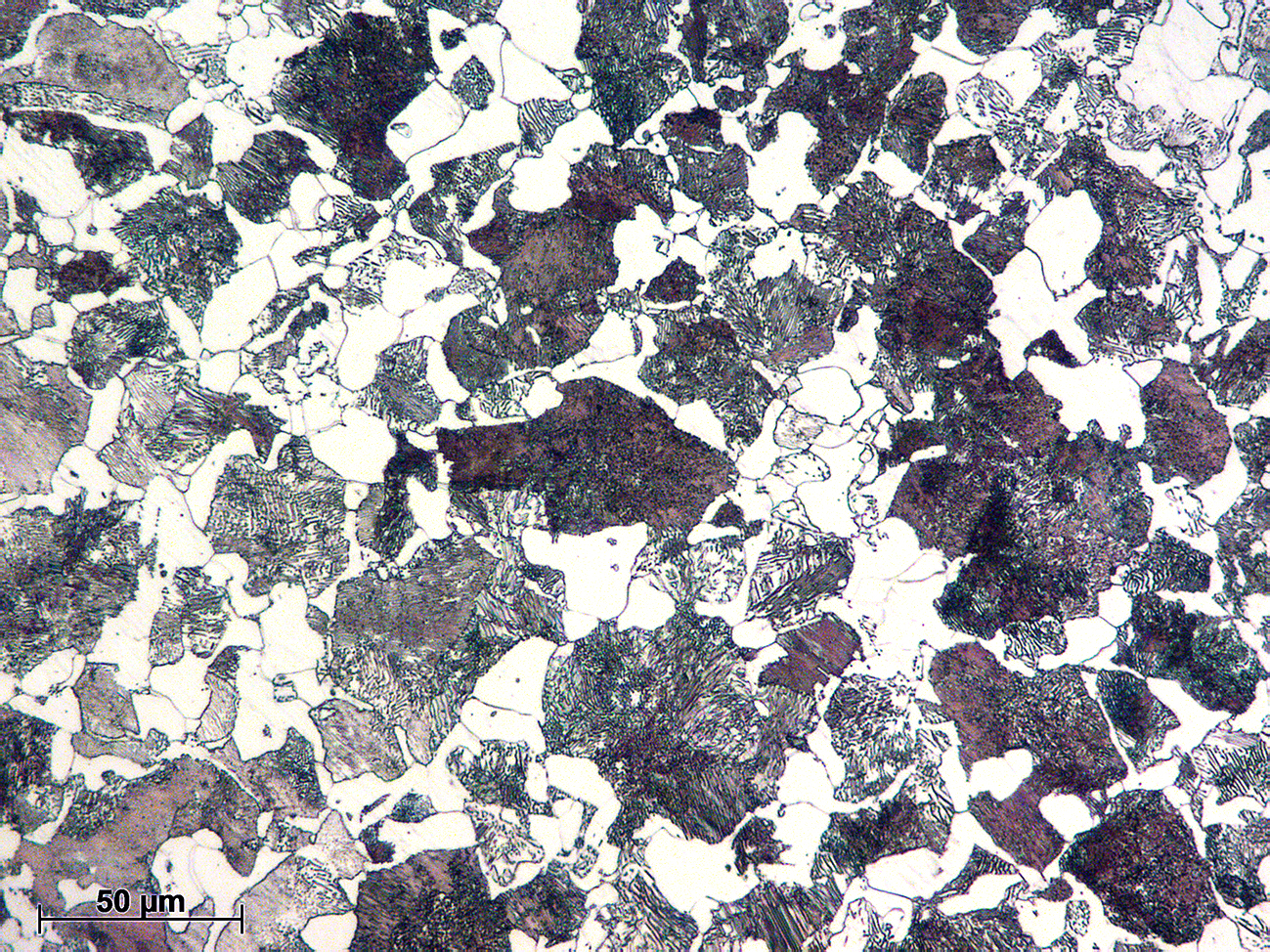

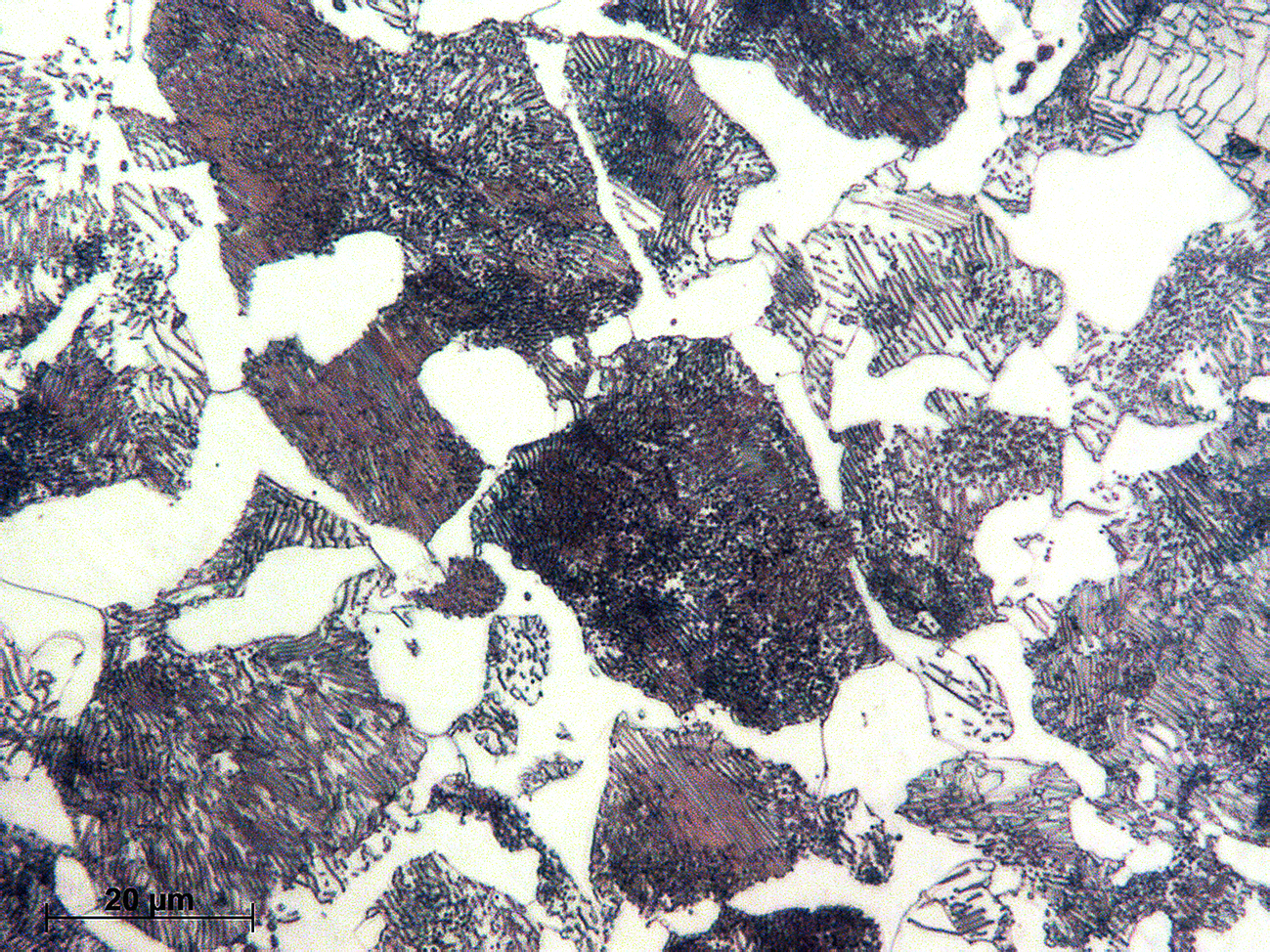

Se trata de un acero hipoeutectoide, es decir con menor contenido en C que el eutectoide de las probetas X17 y X18. A 870ºC el material se sitúa en el campo austenítico del diagrama Fe-C. En el enfriamiento posterior en el horno se produce la precipitación de ferrita primaria o proeutectoide en forma de cristales más o menos equiaxiales de color blanco en los límites de grano de la austenita. Ésta otra fase se enriquece en C hasta alcanzar la composición del 0,8 %C y la temperatura eutectoide, momento en el que se produce su transformación a un agregado laminar grosero de ferrita y cementita, llamado perlita por su aspecto iridiscente. Las zonas oscuras de las micrografías corresponden a esta perlita, que es el agregado de las dos fases, tal y como puede comprobarse mediante observación a mayores aumentos.

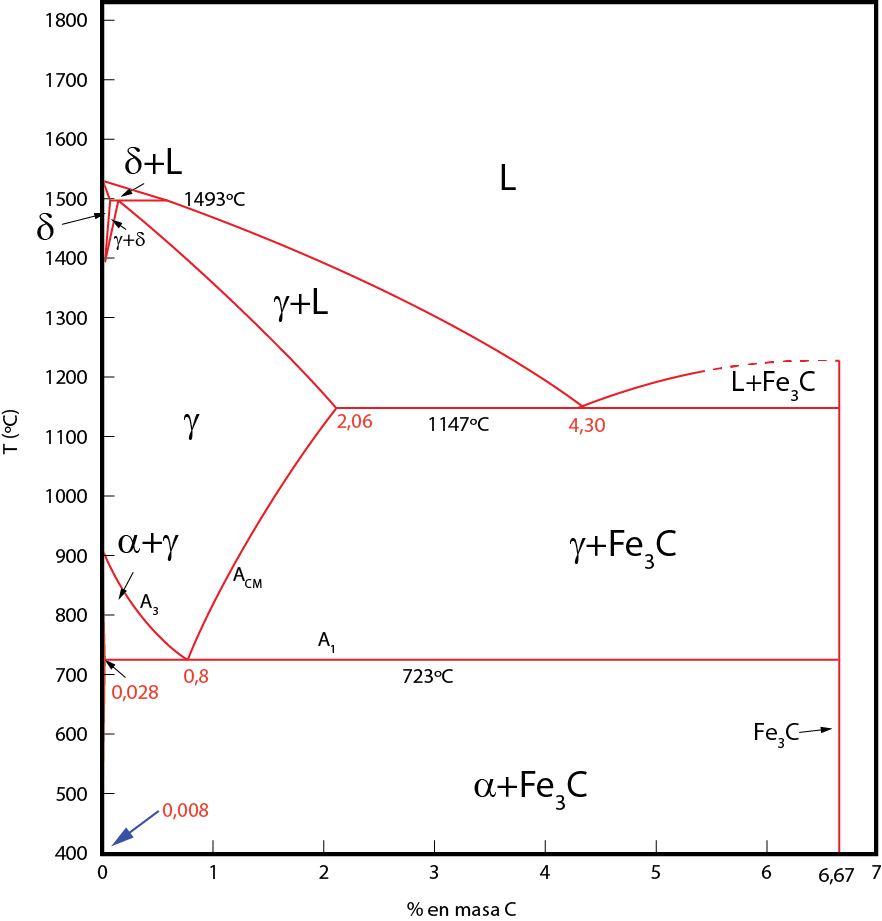

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
