Composición: Hipoeutéctica.

Procesado: Moldeo.

Ataque: Inmersión durante 10-30s en nital al 2%.

Fundición con composición muy similar a la muestra F1 pero que, como puede observarse claramente en la muestra pulida y sin atacar, presenta grafito con dos morfologías distintas según las normas UNE 36117 y ASTM A247:

-Grafito tipo A: En forma de láminas u hojuelas. Dentro de las fundiciones grises laminares es el tipo de grafito que confiere mejores propiedades mecánicas, por lo que su presencia es deseable.

-Grafito tipo D: En forma de pequeñas láminas o puntos situados entre dendritas de austenita transformada. Común en fundiciones obtenidas con altas velocidades de enfriamiento o con falta de inoculantes. Es por ello que su formación se produce con frecuencia en zonas próximas a la superficie y en piezas de pequeño espesor. Este tipo de grafito es indeseable debido a las inferiores propiedades mecánicas del producto final.

El ataque con nital revela una matriz perlítica, resultado de la transformación eutectoide de la austenita, y cuyo espaciado laminar es inferior al observado en la probeta F1, algo lógico teniendo en cuenta la mayor velocidad de enfriamiento en la probeta F2. En algunas zonas del material y a grandes aumentos es posible distinguir pequeñas zonas ferríticas rodeando al grafito tipo D y pequeñas partículas de MnS y de eutéctico esteadita. Éste último en mucha menor proporción que en la muestra F1.

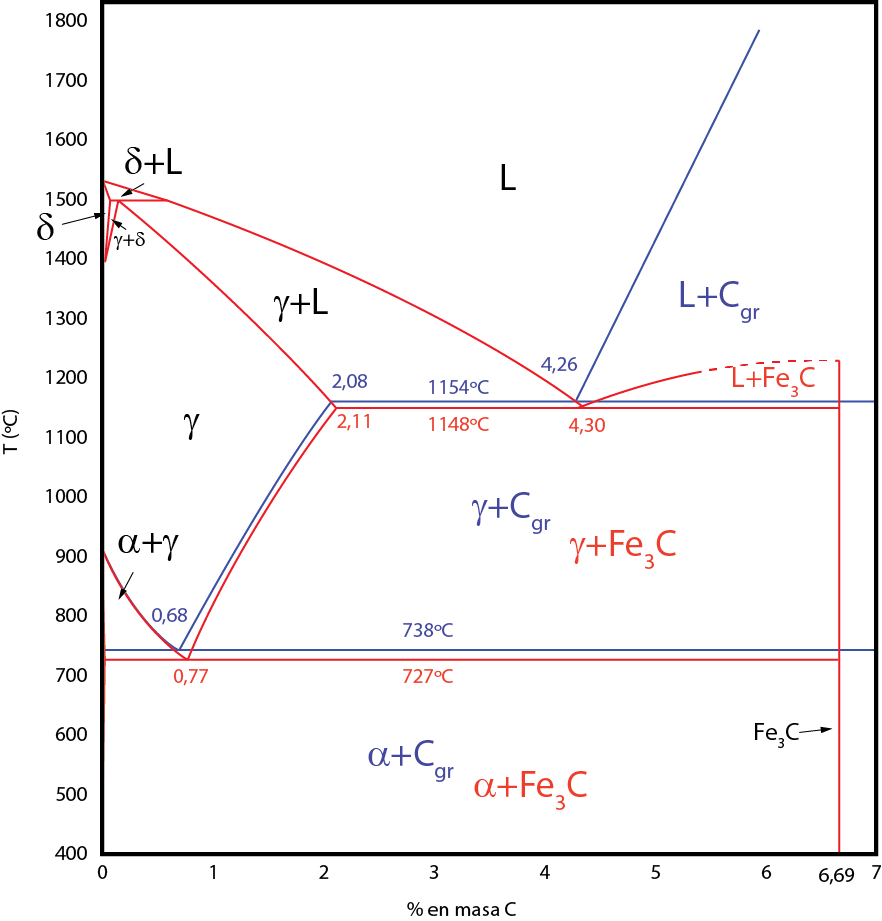

Diagrama Fe-C
