Composición: 4,1 Mg; 0,45 Mn; 0,10 Cr; 0,34 Fe; 0,24 Si; 0,03 Cu y balance de Al

Procesado: Forja, laminación, solubilización (430ºC - 8 h), temple en agua y sobreenvejecimiento (150 ºC - 11 días).

Ataque: Inmersión durante 30-120 s en mezcla de ácidos (HCl+HF+HNO₃).

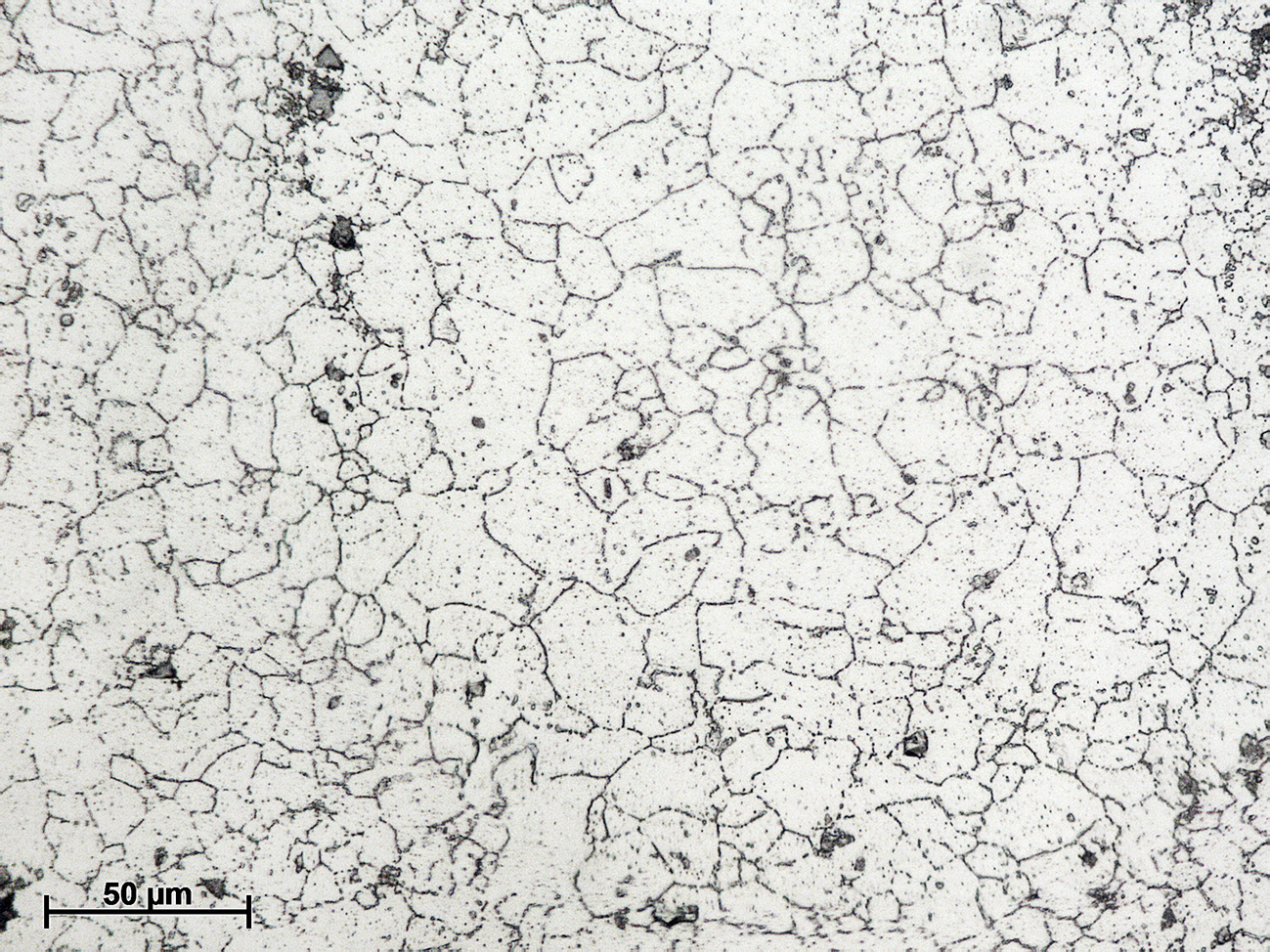

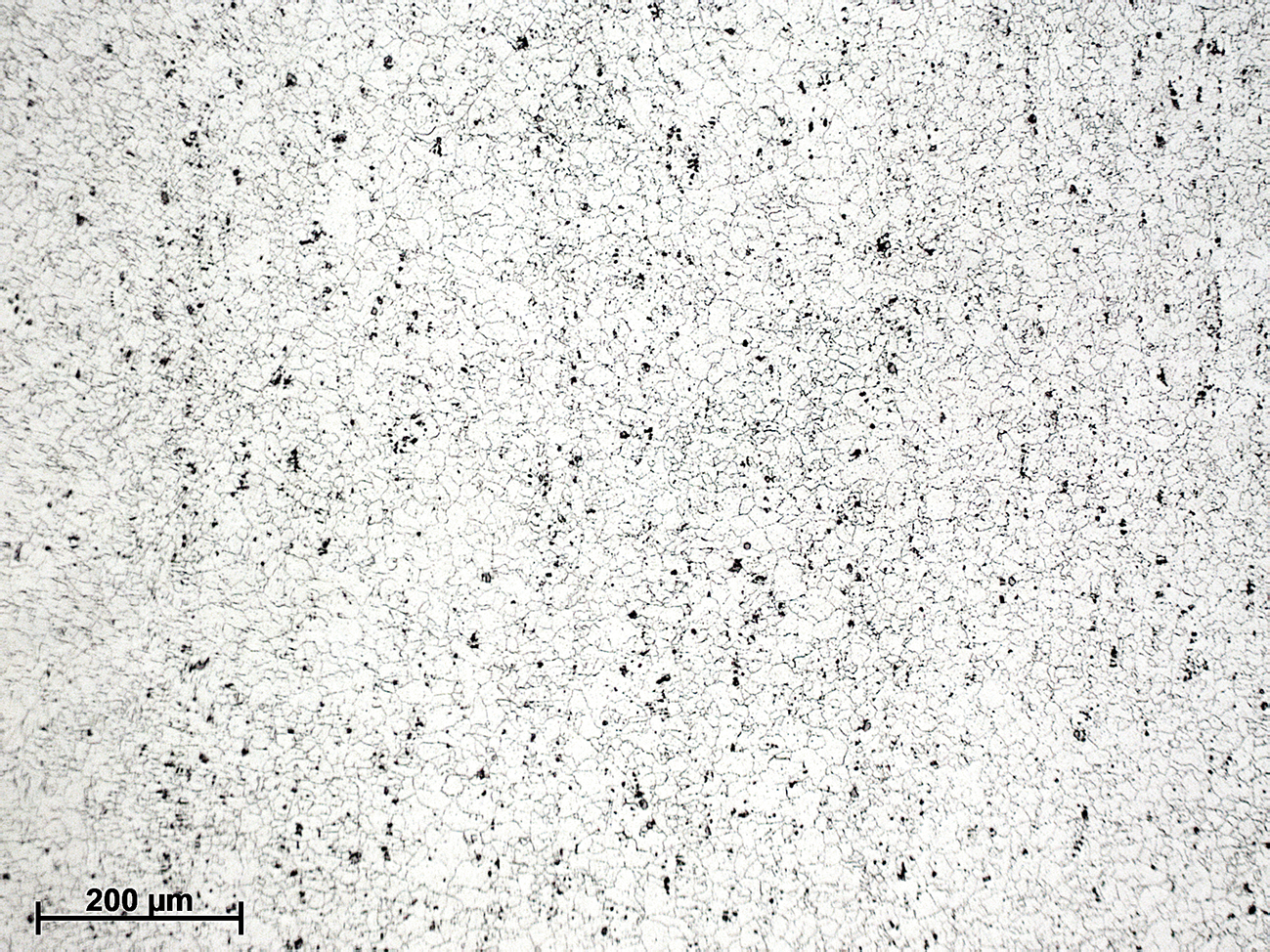

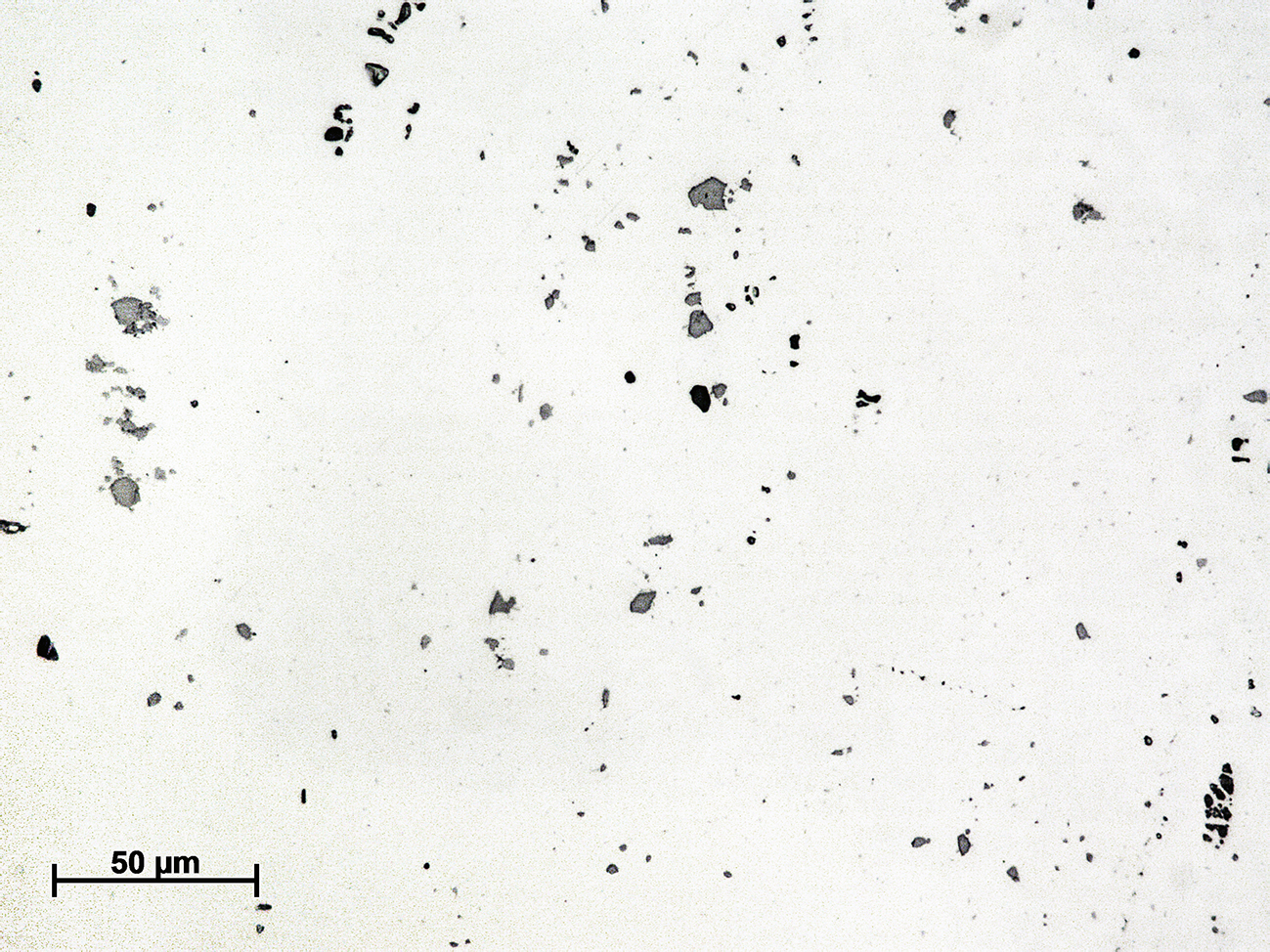

Al igual que en la aleación 5086-ST, la microestructura se caracteriza por una matriz α-Al y compuestos intermetálicos Al₃Fe (color grisáceo) y Mg₂Si (color oscuro). Por su contenido en Mn y Cr, es posible que esta aleación muestre también dispersoides con Cr y/o Mn. (ej.  Al₆(Cr,Mn), Al₁₈Mg₃Cr₂). Debido al tratamiento de sobreenvejecimiento, y según el diagrama de equilibrio, se produce la precipitación de fase Al₃Mg₂ en límites de grano, lo que permite revelar claramente la forma equiaxial de los granos de fase α-Al. Hay que tener en cuenta que la etapa de sobreenvejecimiento es un efecto no deseado a evitar en el empleo de este tipo de aleaciones, especialmente para aquellas con un mayor contenido en Mg.

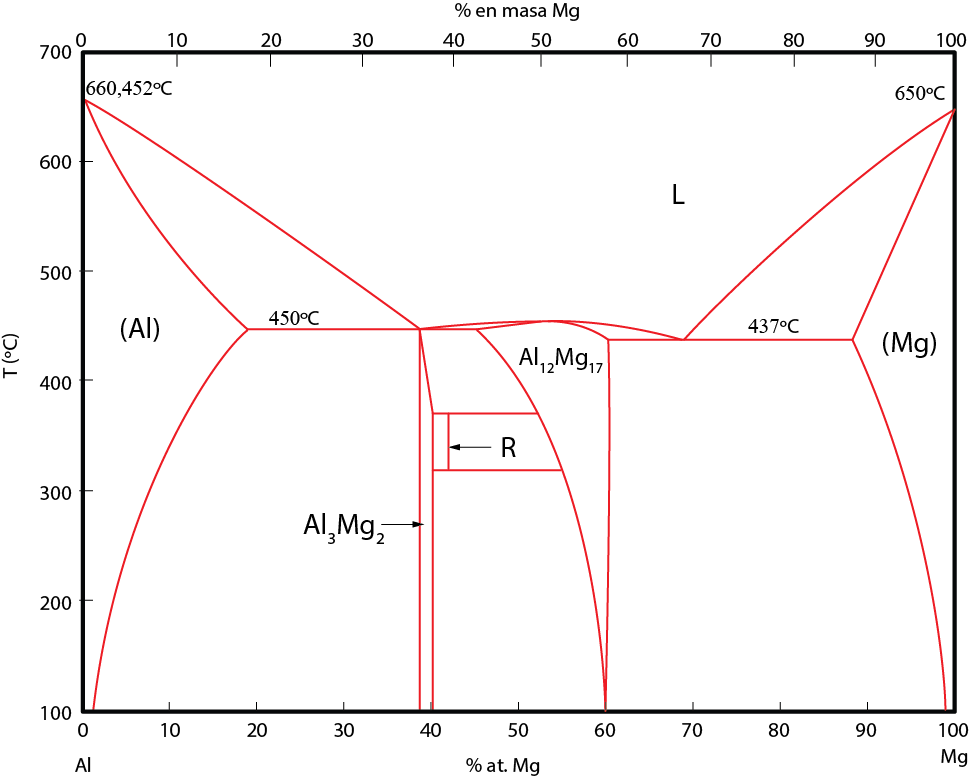

Diagrama Al-Mg

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
