Composición: Aleación hipereutéctica Cu-10,5%P.

Procesado: Moldeada en arena.

Ataque: Inmersión durante 30 s en solución acuosa de FeCl₃.

En la macrografía se discierne una estructura radial. Al tratarse de una aleación Cu-P hipereutéctica, la fase primaria es el compuesto Cu₃P, formando dendritas blancas. En este caso, como las dendritas son de una fase necesariamente homogénea (compuesto Cu₃P), no revelan ninguna segregación después de atacadas. Al igual que en las probetas X5 y X6, cuando el líquido alcanza la temperatura eutéctica, se forma el agregado laminar de las dos fases α y Cu₃P .

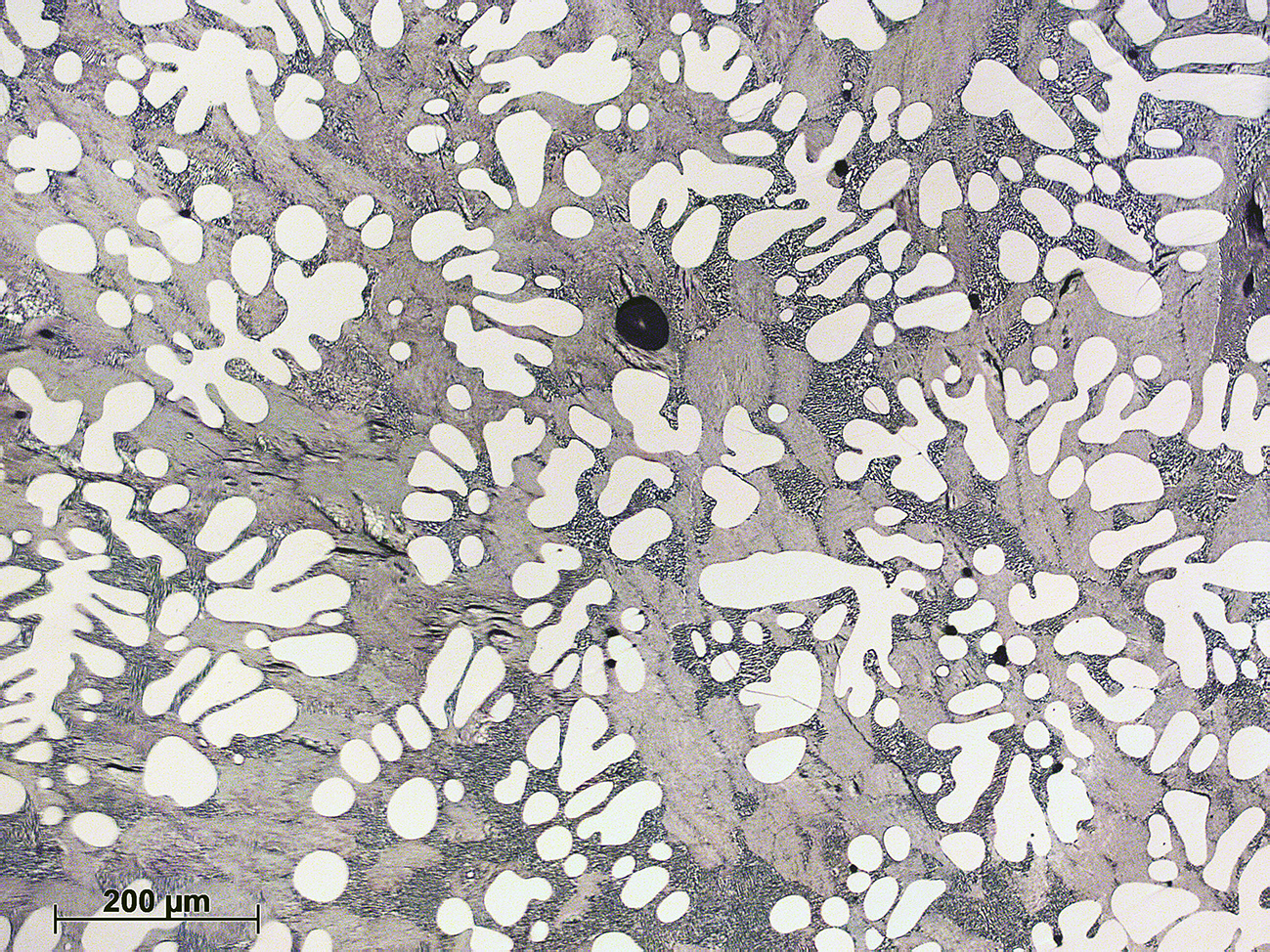

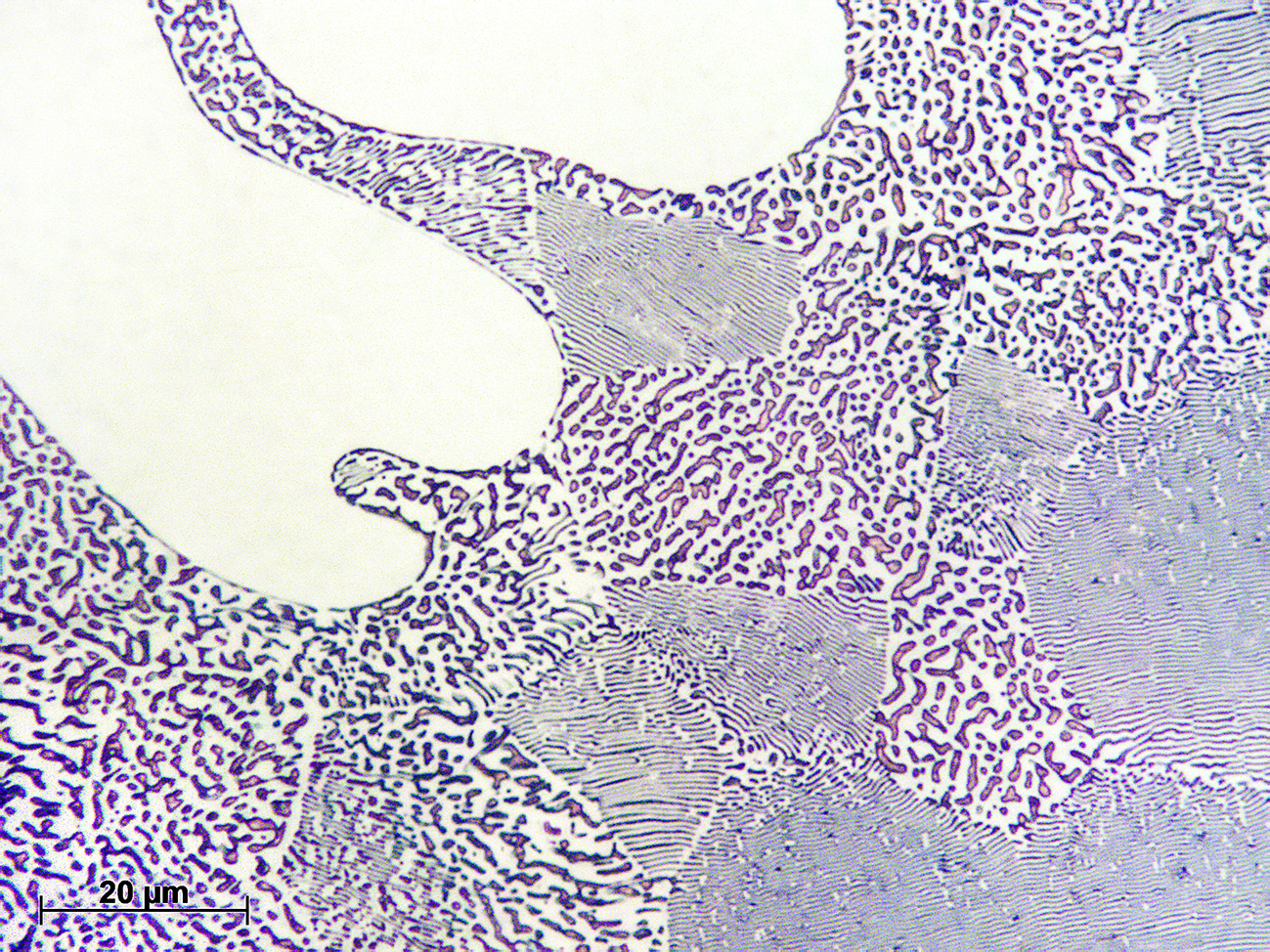

En las micrografías se observan algunas colonias eutécticas con las láminas perfectamente paralelas y otras con estructura más irregular. Estos contornos irregulares corresponden a cortes en distintas direcciones de las láminas que hacen que parezcan partículas aisladas. En las micrografías a mayores aumentos se observa un halo de la fase α rodeando las dendritas de Cu₃P.

Diagrama Cu-P

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
