Composición: 0,70-0,80 C; 0,25-0,50 Mn; <0,25 Si; <0,03 P; <0,03 S.

Procesado: Recocido a 950ºC - 20 min, temple en agua e impacto

Ataque: Inmersión durante 15-30s en nital al 2%.

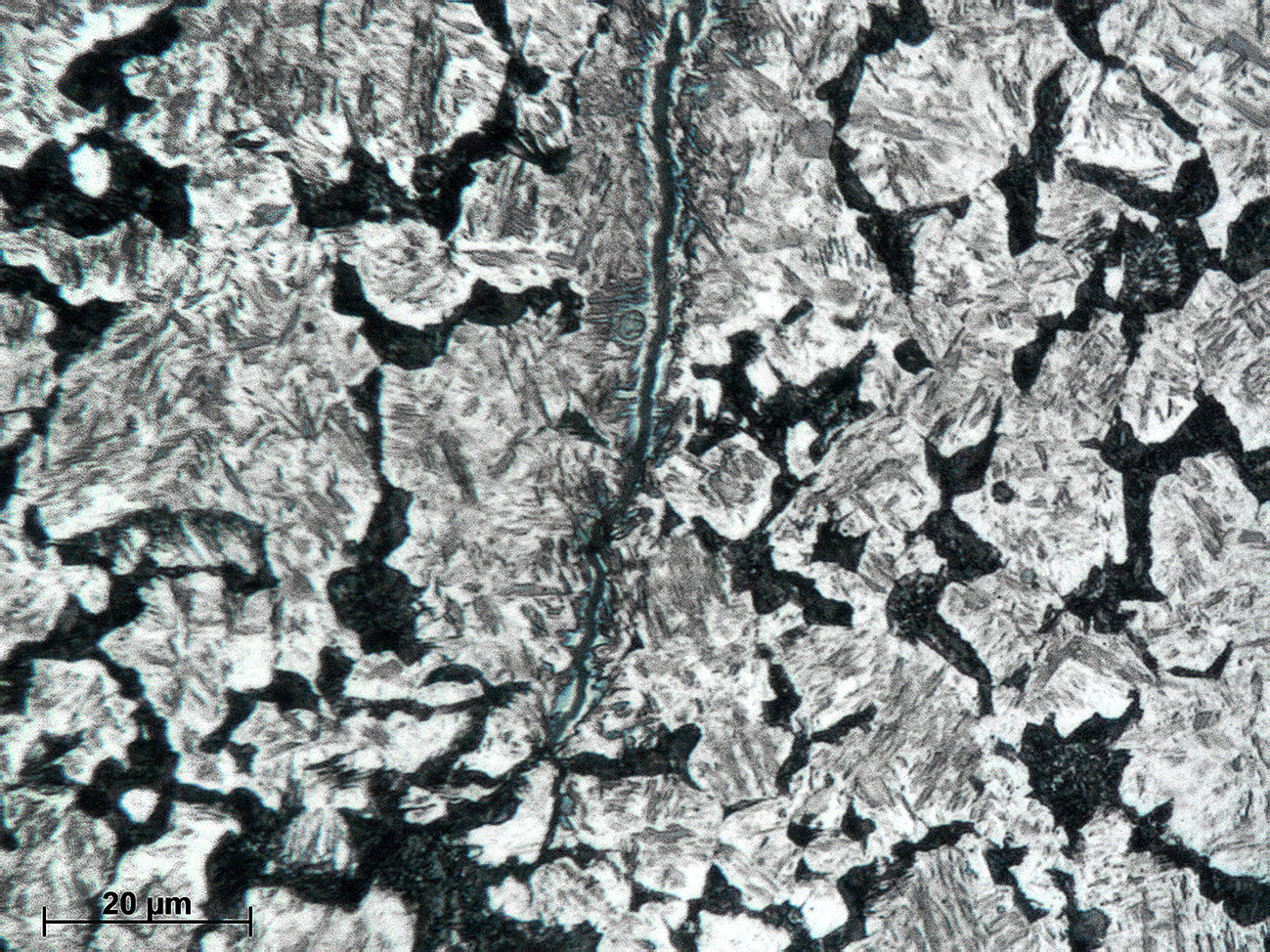

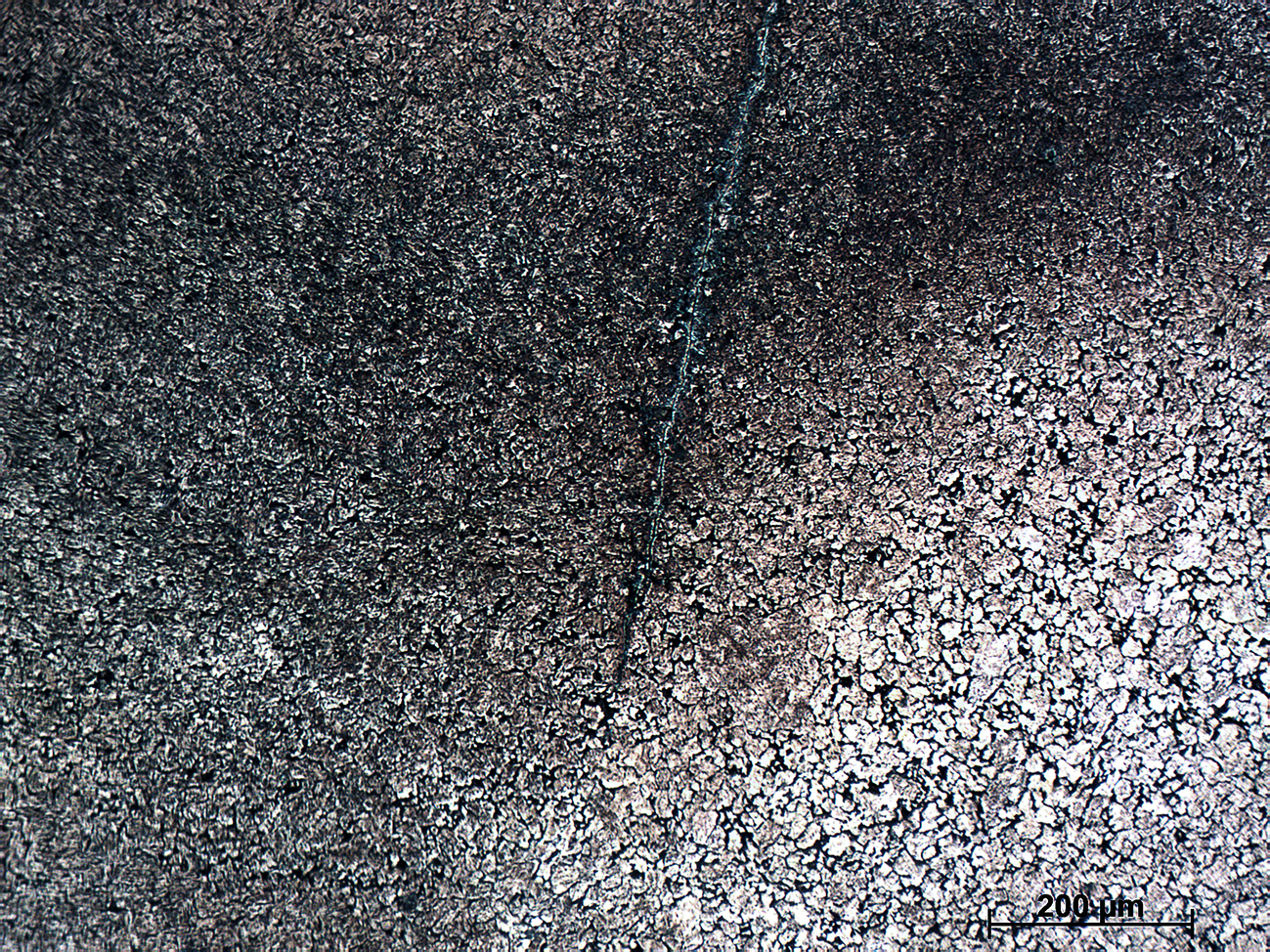

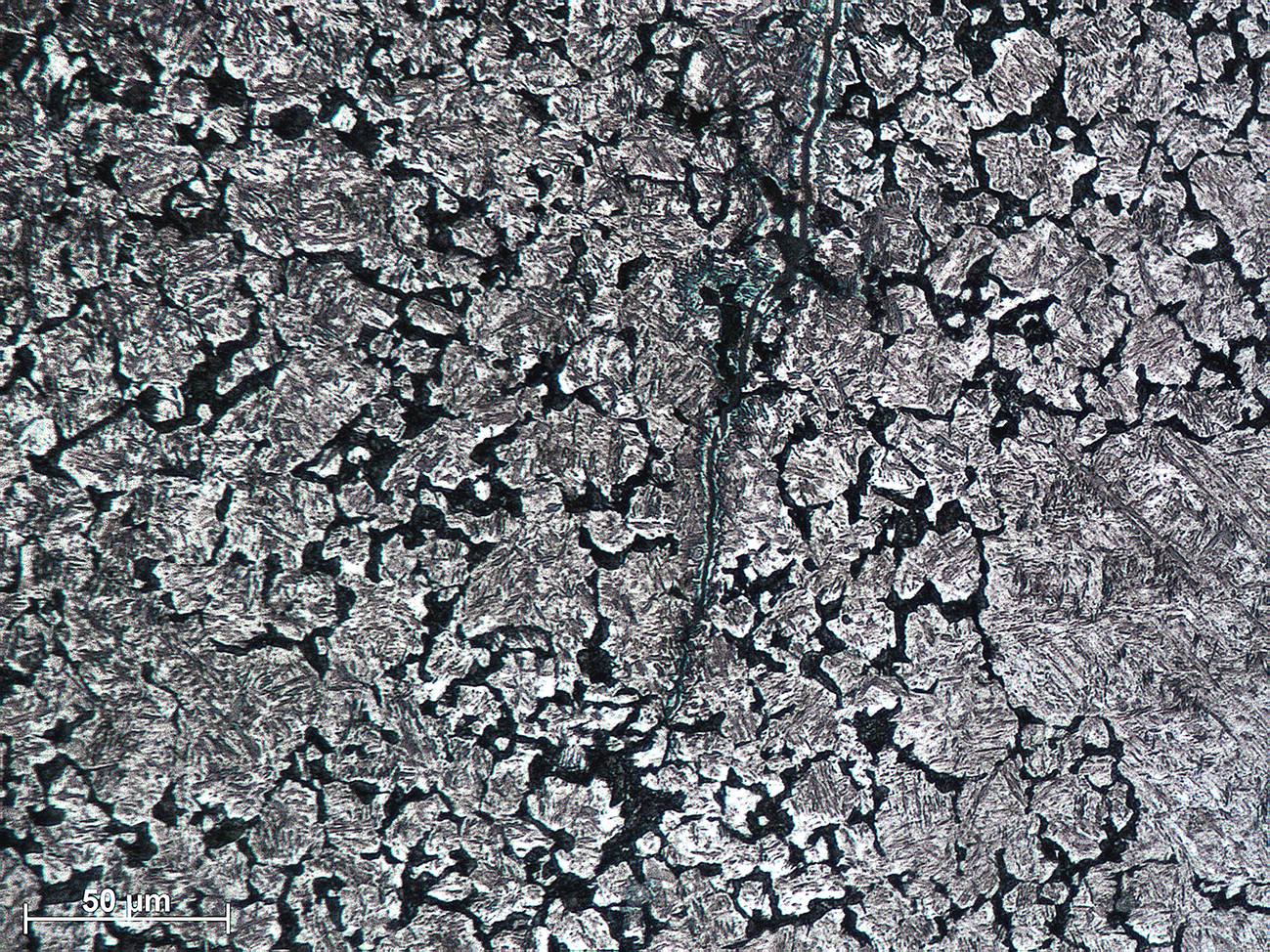

Se trata de la misma muestra que la probeta AC3 pero con impacto posterior a la operación de temple y que ha provocado la formación de grietas debido a la fragilidad del material. En las micrografías se observa martensita en forma de placas/listones y perlita fina en los límites de grano junto con grietas poco ramificadas y de contornos rectilíneos. La formación de grietas a veces ocurre en la superficie del material durante la propia operación de temple. Gran parte de las tensiones que producen este agrietamiento se originan por diferencias de velocidad de enfriamiento entre la superficie e interior de la pieza. Inicialmente, la superficie se enfría más rápidamente, formándose martensita cuando se alcanza la temperatura Ms. Al continuar el enfriamiento, el interior del material intenta expandirse (por transformación de la austenita a martensita) en un grado mayor que el que le permite la martensita formada en la periferia de la muestra, generándose tensiones de tracción en superficie. En ocasiones el agrietamiento no ocurre durante el temple sino en operaciones posteriores de mecanizado, de ahí la importancia de realizar un revenido justo después del temple.

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
