Composición: Aleación hipoeutéctica Cu-4,5%P.

Procesado: Moldeada en arena.

Ataque: Inmersión durante 40 s en solución acuosa de FeCl₃.

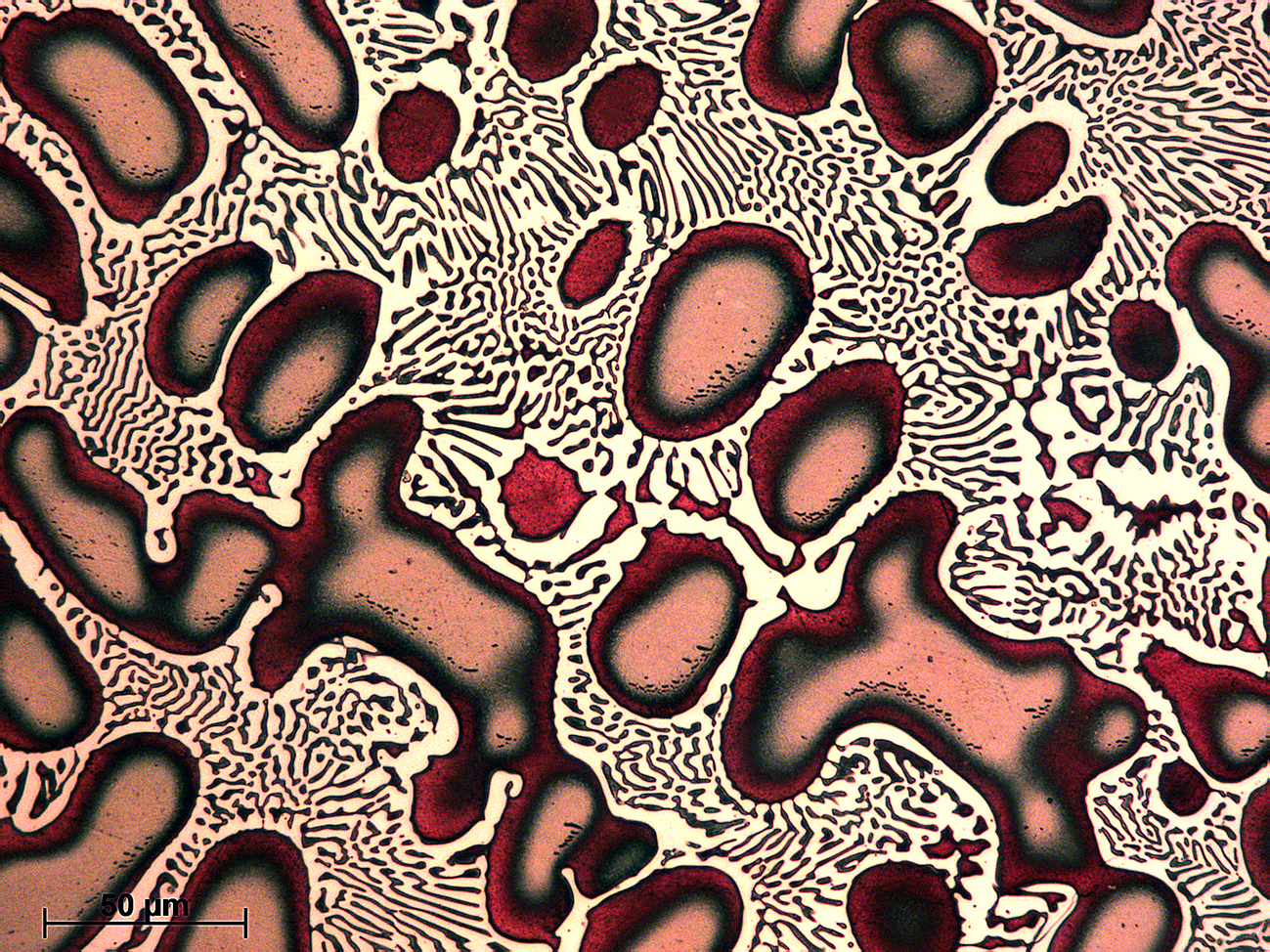

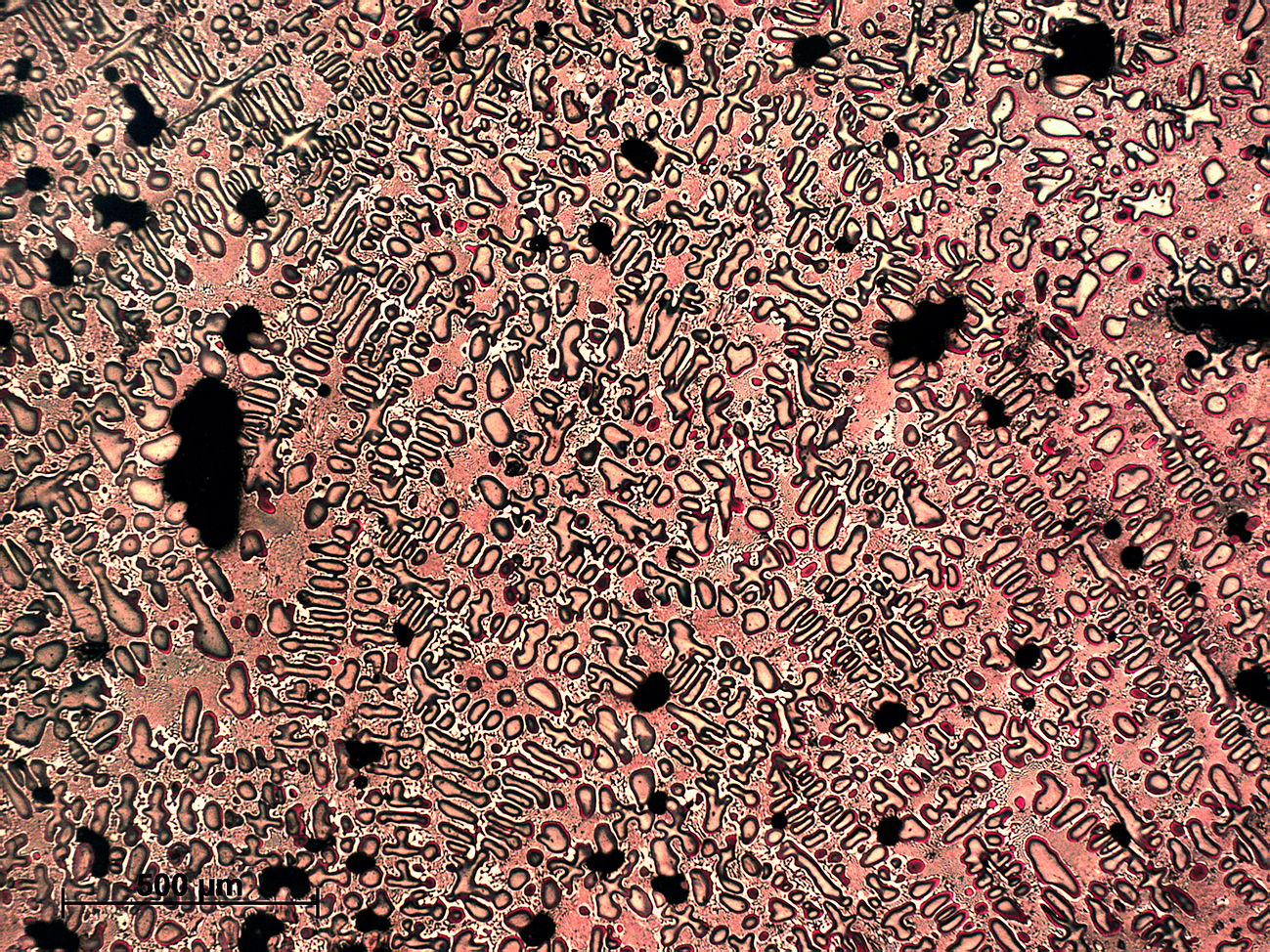

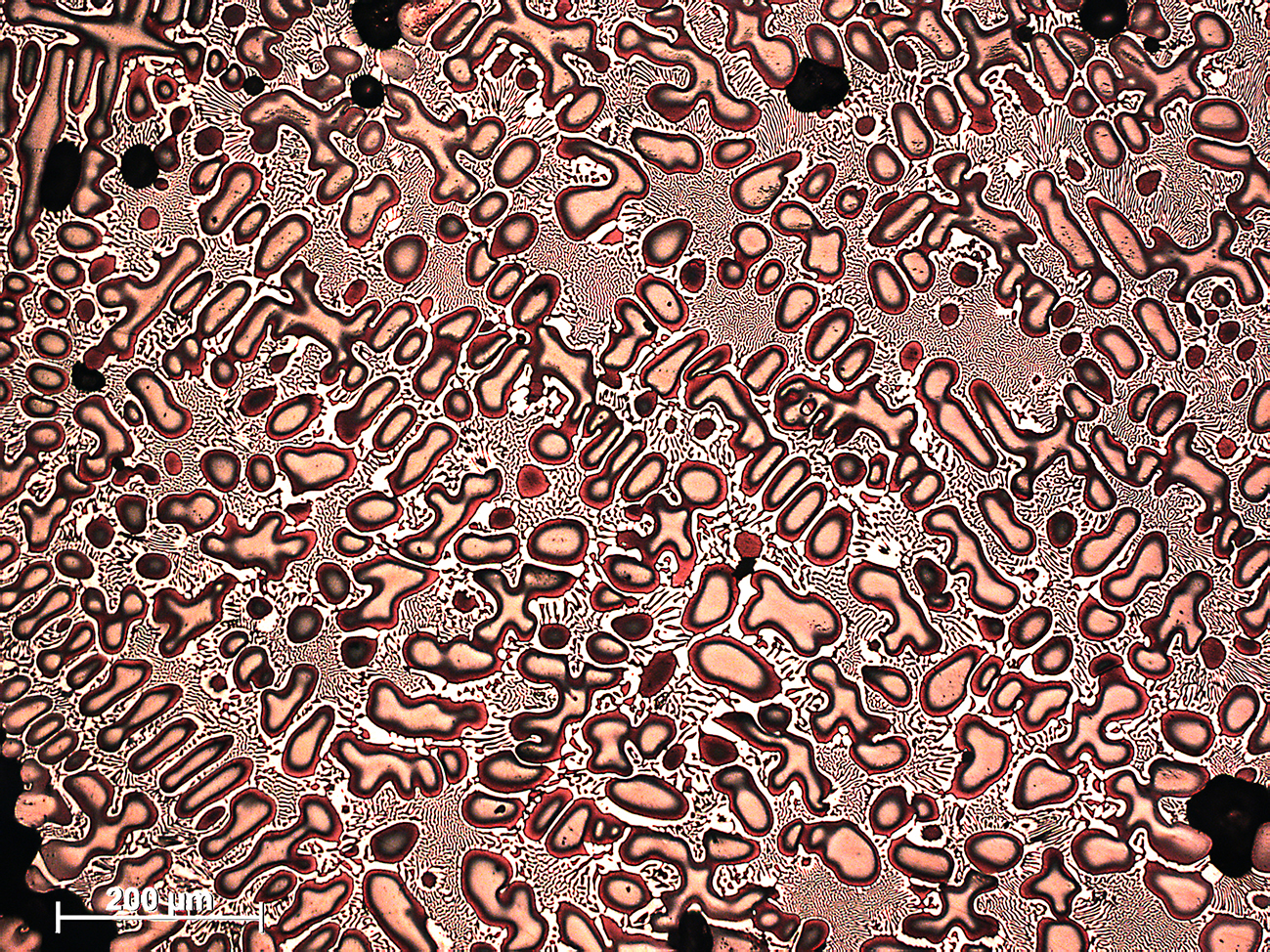

En el enfriamiento de esta aleación hipoeutéctica desde el estado fundido se forman dendritas de fase α primaria y un agregado eutéctico con morfología laminar, constituido por las fases α y Cu₃P. El ataque de esta aleación oscurece rápidamente la superficie debido a que las dendritas de fase α (solución sólida de P en Cu) adquieren rápidamente una tonalidad marrón. Aún así, en la macroestructura que aquí se presenta, es posible observar granos equiaxiales de tamaño medio. En las micrografías se observa fase α primaria con morfología dendrítica (a veces con contornos circulares en función del plano de pulido) y una más que evidente microsegregación (menor concentración en P en el centro que en el exterior de las dendritas). En el agregado eutéctico, la fase de color blanco corresponde al com­puesto Cu₃P, mientras que la fase α adquiere tonos marrones/rojizos.

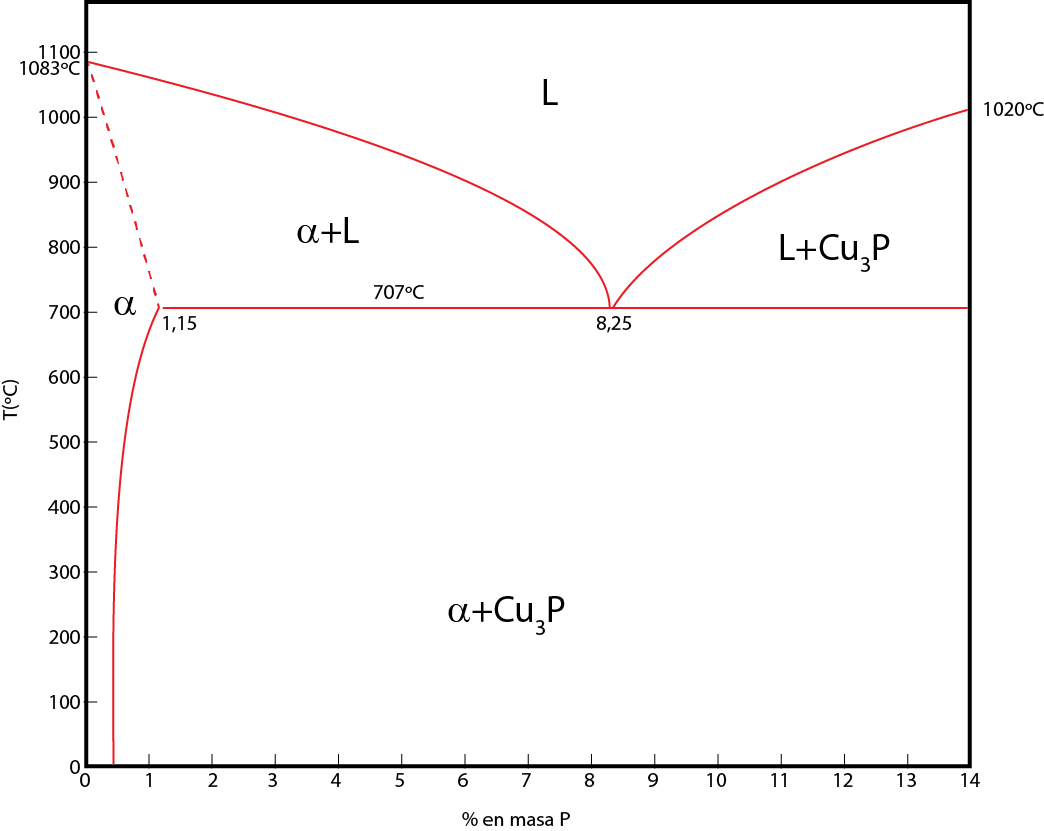

Diagrama Cu-P

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
