Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente. Calentado a 870ºC durante 1h, templado en agua desde esa temperatura y revenido a 600ºC durante 2h.

Ataque: Inmersión durante 10-15 s en nital al 2%.

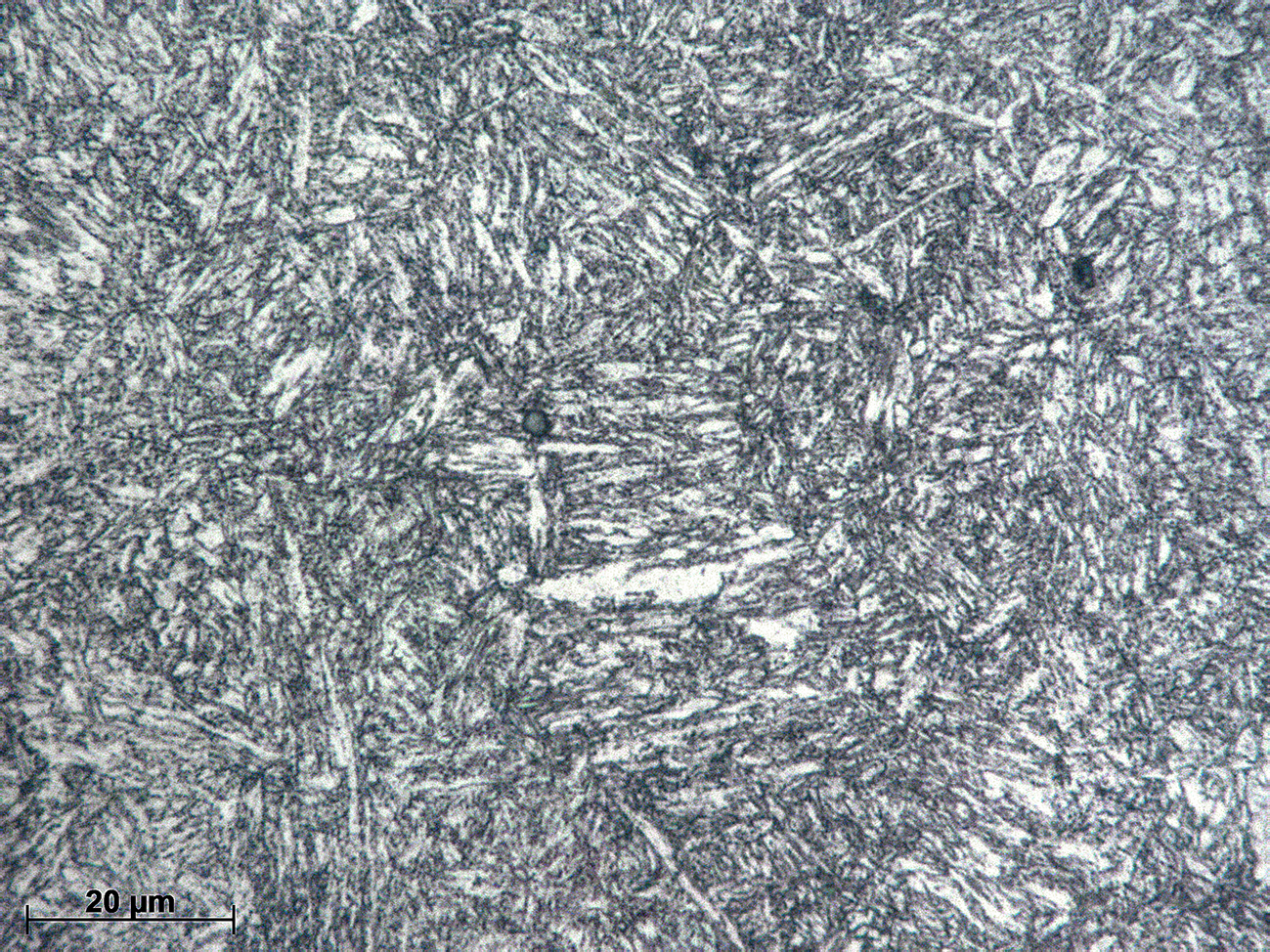

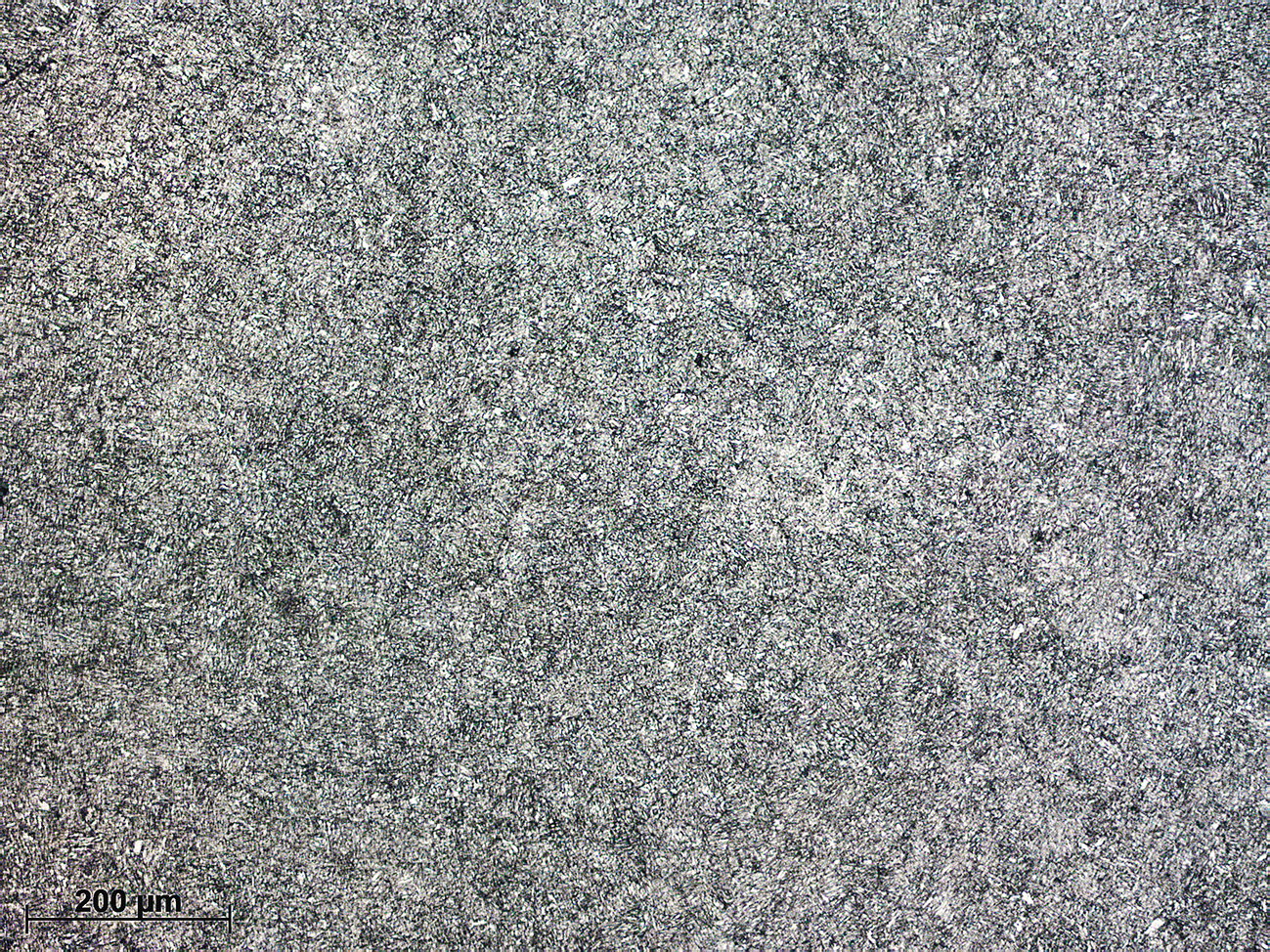

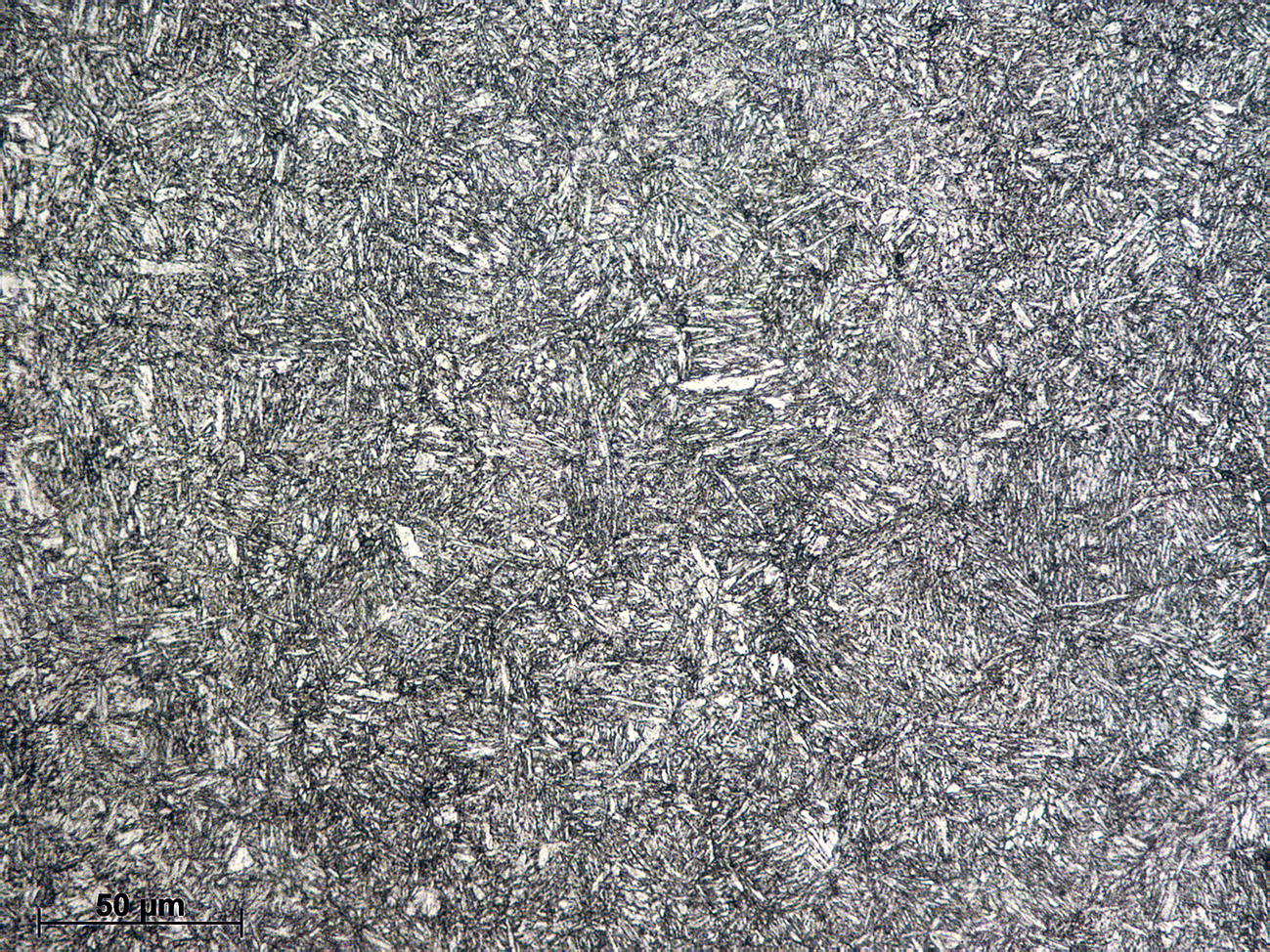

Mismo acero que el de la muestra X25 al que después del temple se le somete a un revenido (calentamiento a temperaturas inferiores a la de transformación eutectoide durante tiempos más o menos largos, cuyo objetivo es favorecer los fenómenos de difusión y por tanto transformar la estructura martensítica, dura y frágil, en otras estructuras que disminuyan la fragilidad y aumenten la ductilidad del acero). A 600ºC el diagrama Fe-C sitúa a la aleación en el campo de ferrita y cementita. Como la estructura inicial del acero era martensita, homogénea en cuanto a la distribución del C, se producirá la transformación de esta martensita de estructura tetragonal sobresaturada en C en una estructura cc de ferrita y el exceso de C se separará como partículas esféricas muy finas de cementita. La estructura de este acero, a pocos aumentos, no revela estas dos fases. Es a mayores aumentos cuando se observan agujas más o menos blancas de ferrita y contornos esféricos de muy pequeño tamaño que corresponden a la formación de cementita. La segregación de C disminuye el contenido en C de la martensita, consiguiéndose que la red tetragonal distorsionada de ésta vaya acercándose a la cc de la ferrita, la cual todavía presenta los contornos aciculares de la martensita original.

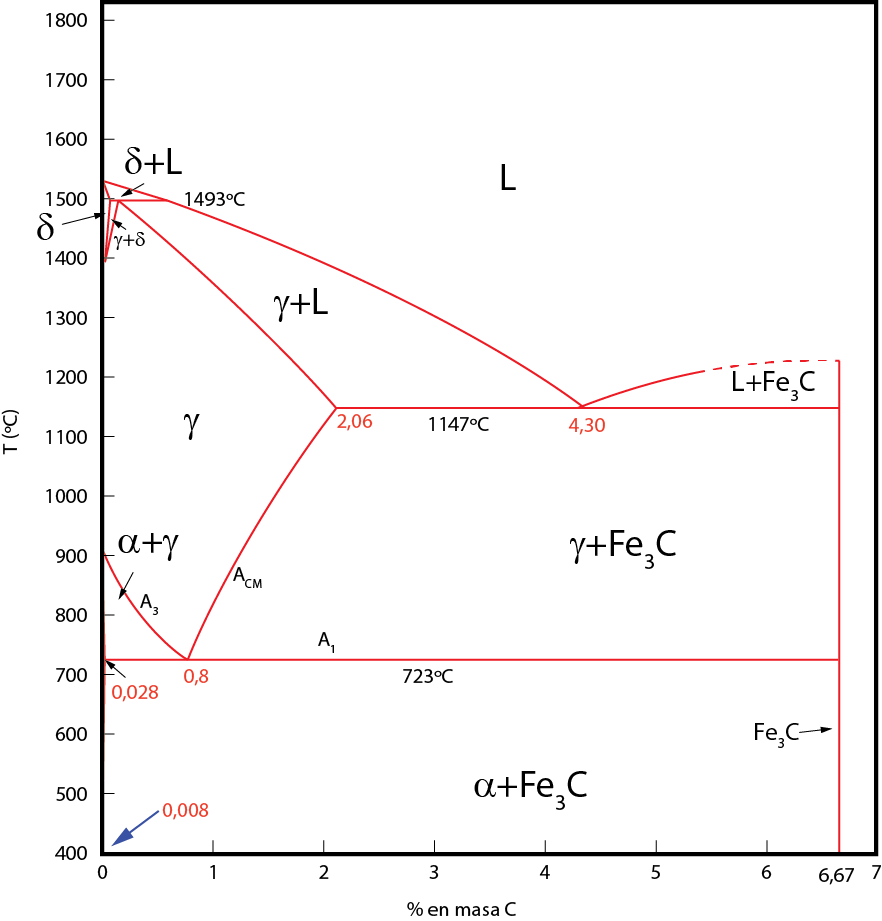

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
