Composición: Cu-4%Sn.

Procesado: Moldeada en arena.

Ataque: Inmersión durante 1 min en solución alcohólica de FeCl₃.

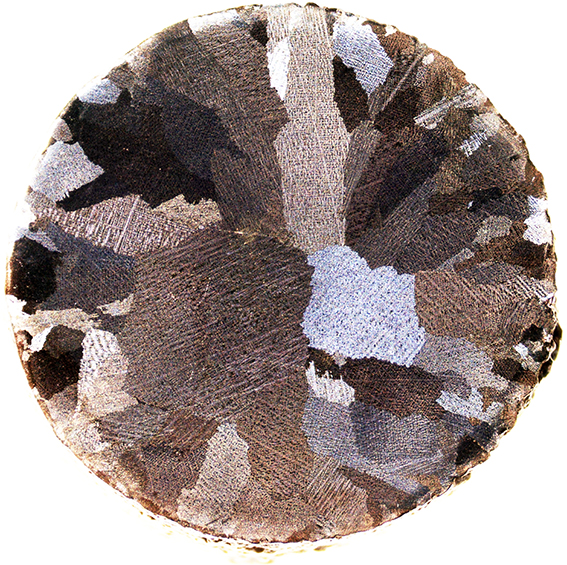

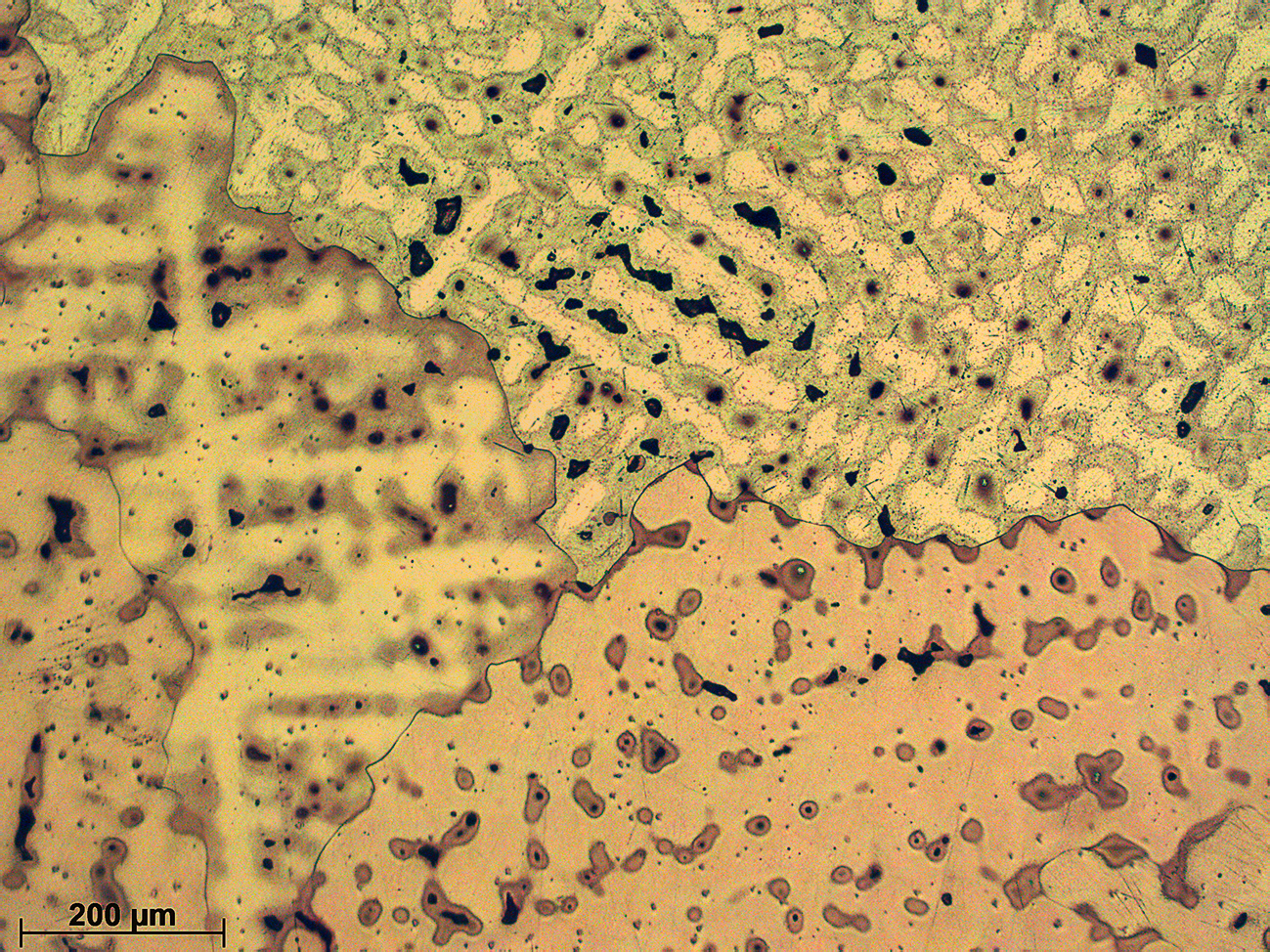

Estructura radial con granos equiaxiales en la periferia y columnares en la parte central típica de un proceso de moldeo. La diferente tonalidad de los granos también se aprecia en las micrografías, donde se observa una marcada segregación del Sn, llegando incluso a observarse fase δ de tonalidad clara. Esta falta de homogeneidad en la distribución del Sn se justifica por la amplia extensión del campo α+L, por el amplio intervalo de temperatura de solidificación (>100ºC) y por la dificultad en la difusión del Sn.

Diagrama Cu-Sn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
