Composición: Hierro (0,05%C aproximadamente).

Procesado: Laminado en caliente.

Ataque: Inmersión durante 10-15 s en nital al 2%.

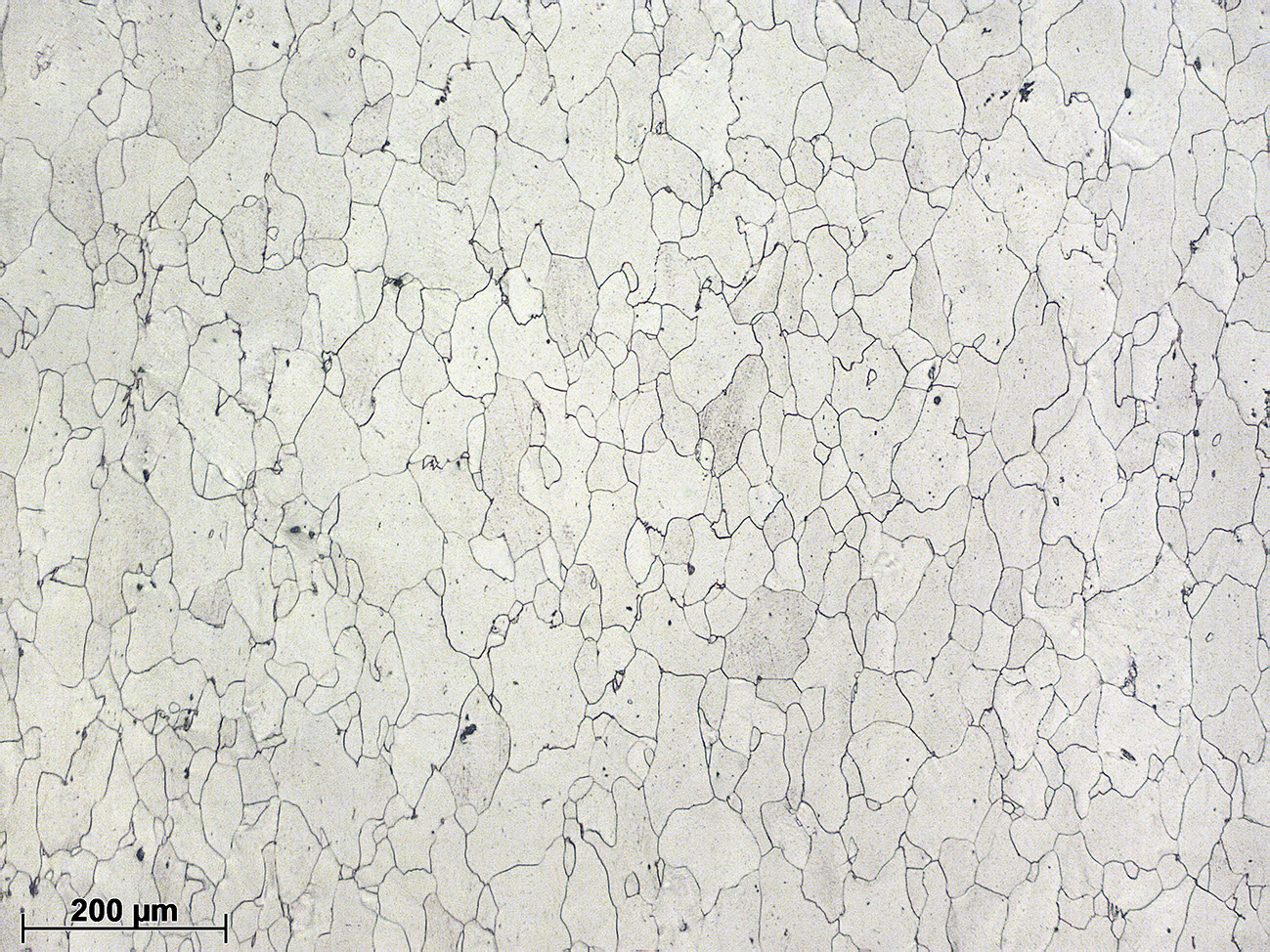

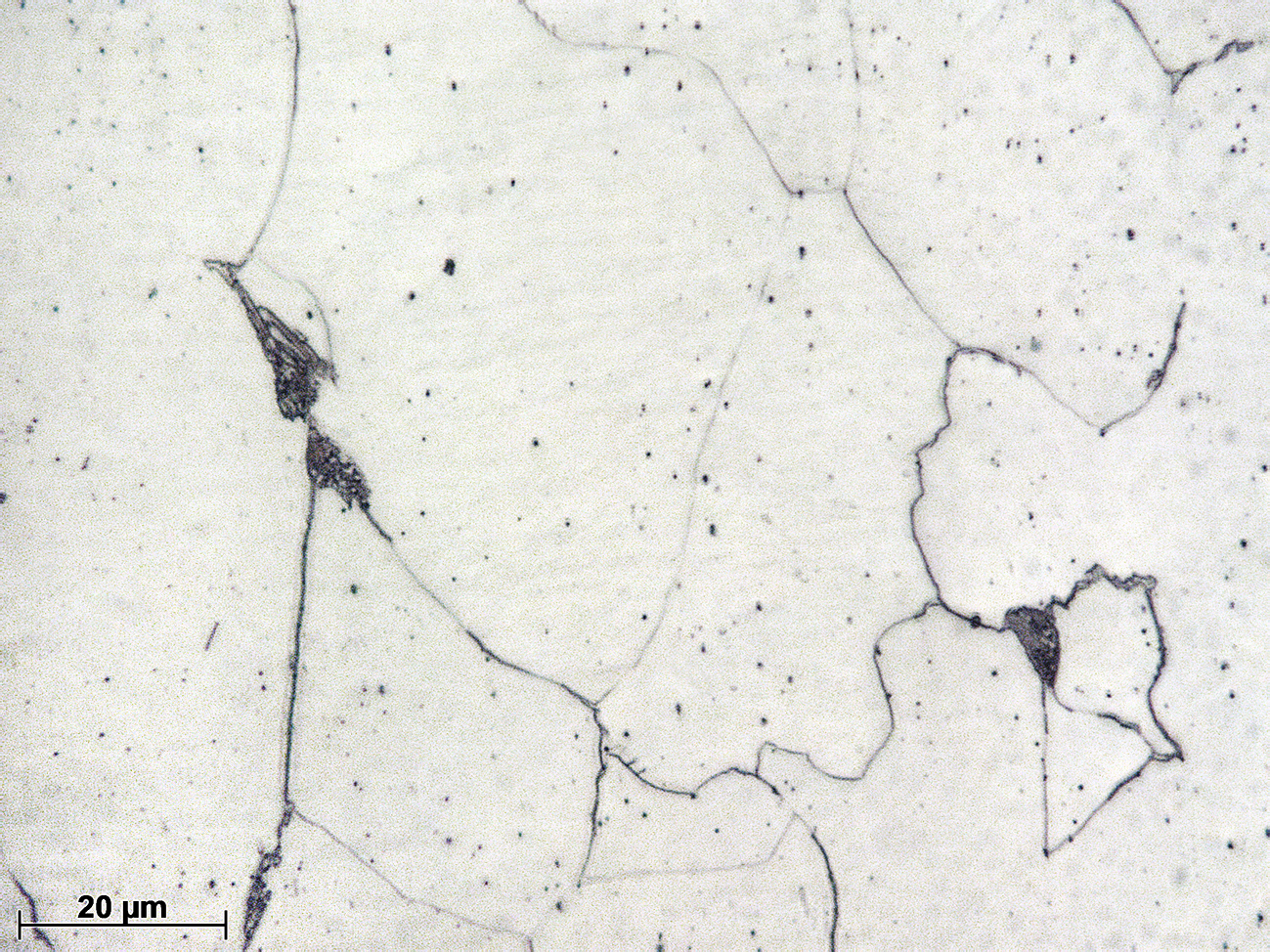

Se trata de un hierro con muy poco contenido en C (0,05%) que hace que se sitúe muy cerca del campo monofásico de ferrita. La máxima solubilidad del C a la temperatura eutectoide es 0,025% por lo que se separará en forma de carburo de hierro otro 0,025%. En las micrografías se osbserva una estructura monofásica de ferrita de granos equiaxiales recristalizados y alguna colonia perlítica en la confluencia de varios granos. Como desde la temperatura eutectoide la solubilidad del C desciende con la temperatura, el exceso de C se podrá separar, bien como una lámina de cementita en límite de grano o bien como un precipitado dentro de los granos de ferrita.

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
