Composición: Cu-42%Zn.

Procesado: Moldeado en arena. Calentado a 800ºC-1h, enfriamiento en el horno hasta temperatura ambiente.

Ataque: Inmersión durante 30 s en solución alcohólica de FeCl₃.

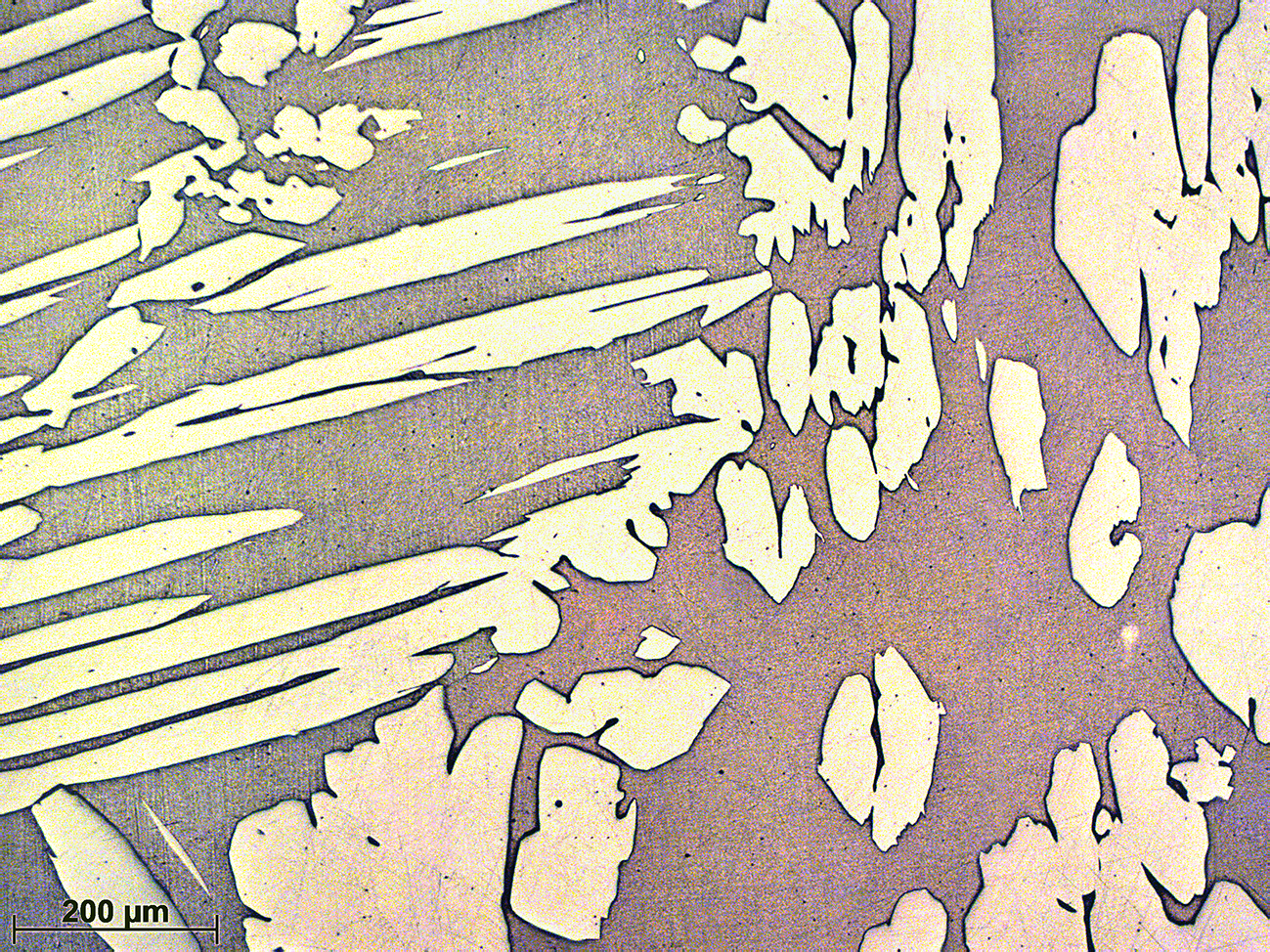

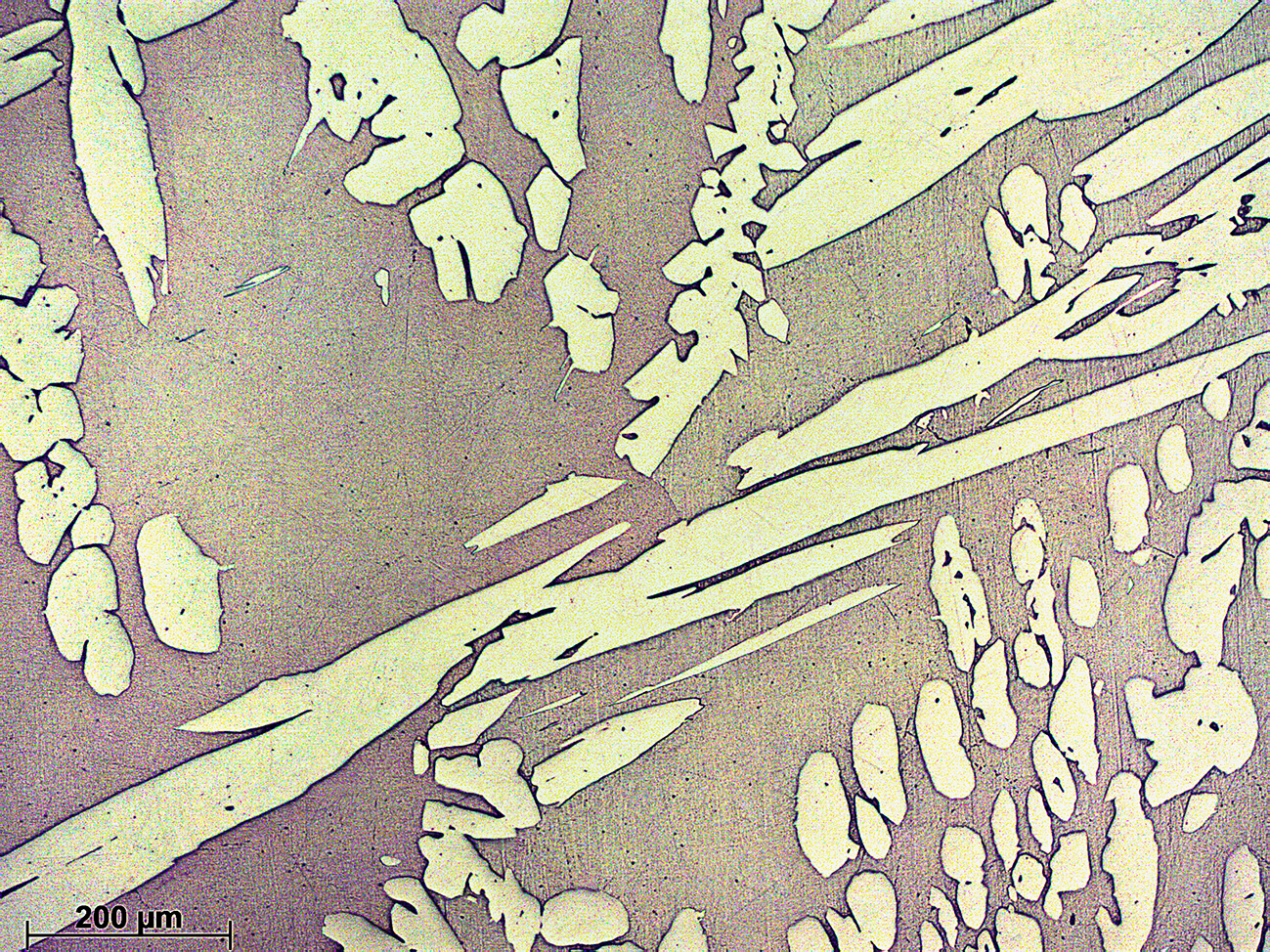

El enfriamiento lento hasta temperatura ambiente, después de homogeneizar a 800ºC (campo β), produce la separación total de la fase α de acuerdo con el diagrama de equilibrio. La macroestructura muestra una matriz de fase β en forma de cristales equiaxiales de gran tamaño, como consecuencia del recocido, y cristales de fase α en forma de agujas, que se observan a simple vista, de mucho mayor tamaño que las que se observan en la estructura de colada de la muestra X10. La separación de la fase α se puede producir en forma más o menos fina o grosera en función de la velocidad de enfriamiento desde el campo monofásico β y de la temperatura y tiempo de revenido después de un temple.

Diagrama Cu-Zn

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
