Composición: Ti-6%Al-4%V.

Procesado: Recocido a 1050ºC durante 30 min y enfriamiento en horno.

Ataque: Inmersión durante 30-120s en mezcla de ácidos (HCl+HF+HNO₃).

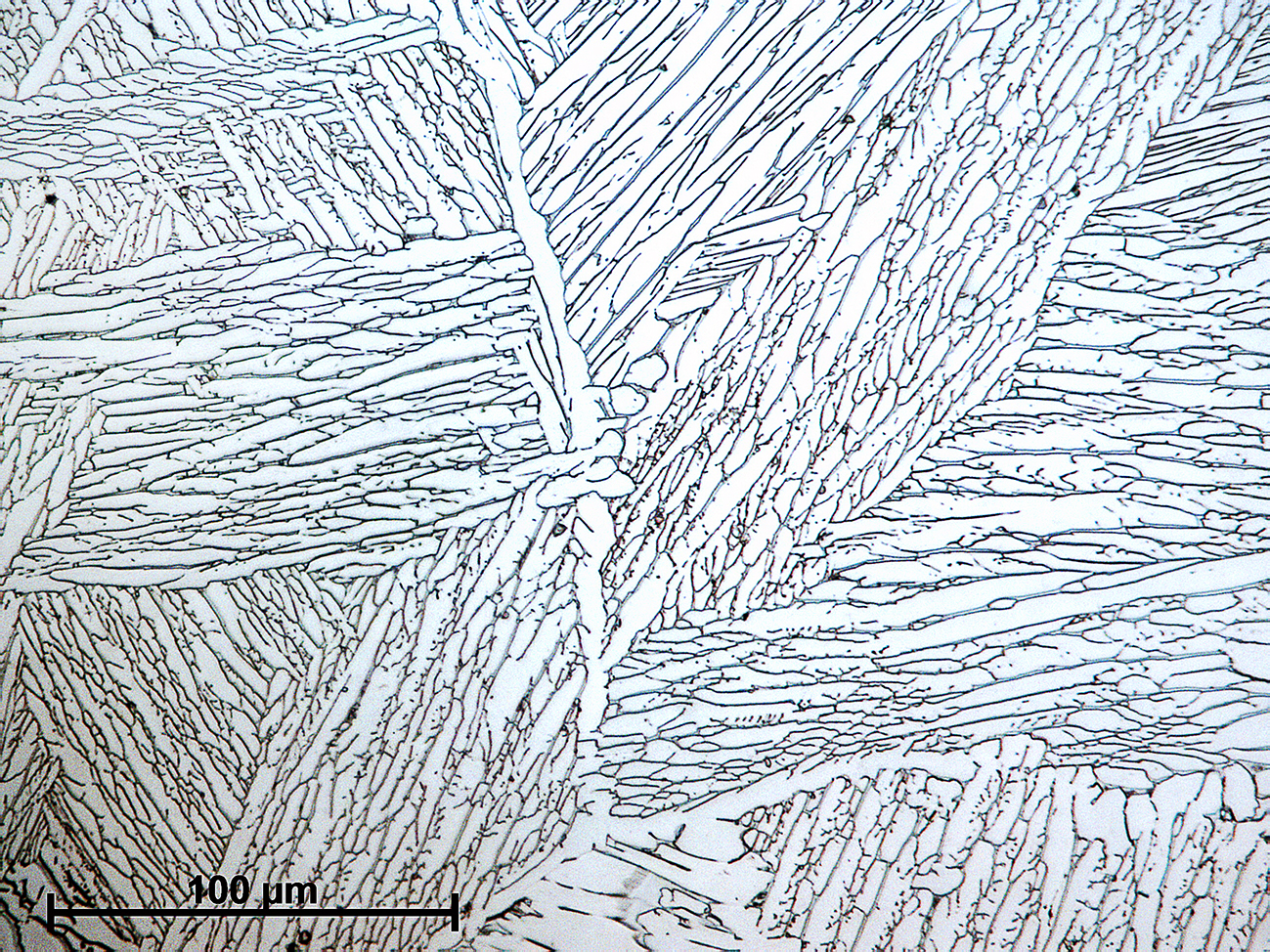

Las micrografías muestran una microestructura Widmanstätten o tipo "cesta de mimbre" formada por láminas de fase α de mayor espesor y dispuestas en colonias más grandes que las observadas en la muestra Ti6Al4V-F. El crecimiento de tamaño de láminas y colonias α ocurre debido a que el enfriamiento en el horno es más lento que el enfriamiento al aire, favoreciéndose, por tanto, el crecimiento frente a la nucleación.

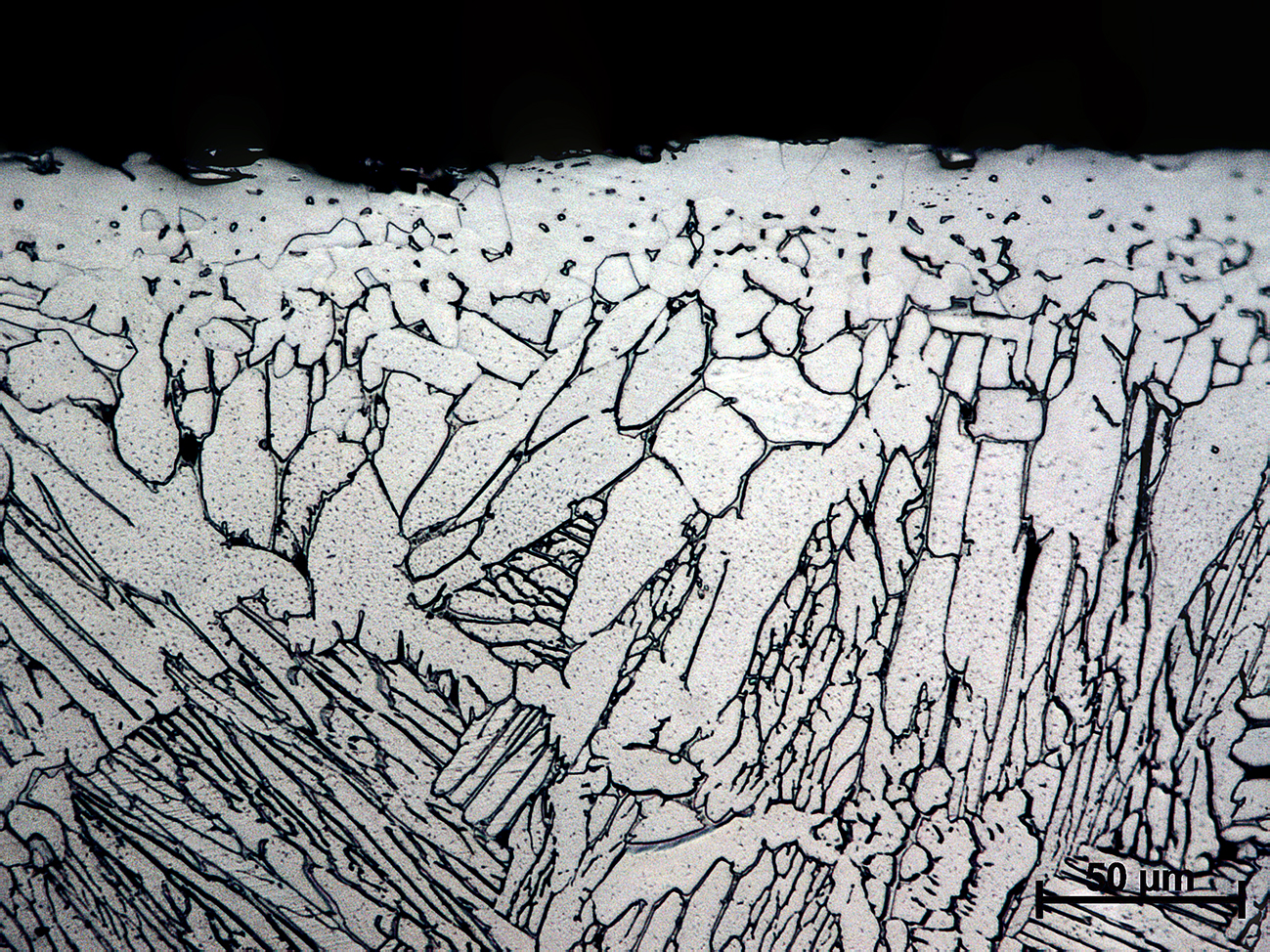

Asimismo, se aprecia un mayor tamaño de los granos de fase β transformada debido a que el recocido se ha realizado durante un tiempo más prolongado que en el caso anterior. Igual que en el caso de la estructura Widmanstätten fina, la difusión del oxigeno del aire resulta  en una microestructura equiaxial de granos α en la parte exterior del material.

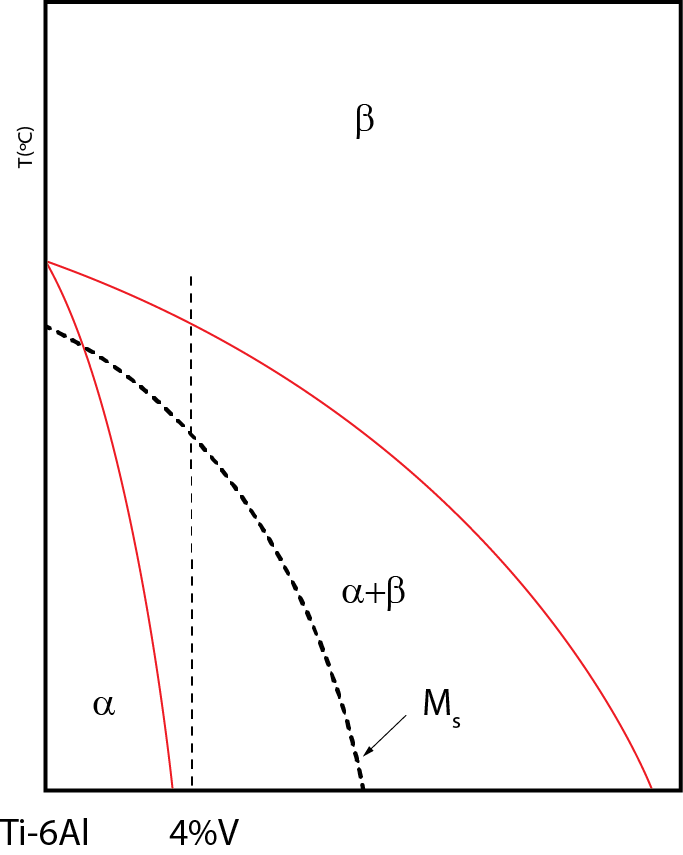

Diagrama Ti6Al-V

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
