Composición: Acero indeformable para herramientas de alta aleación (1,40-1,50 C; 0,10-0,60 Mn; 11,0-12,0 Cr;  0,10- 0,60 Si; 0,7-1,20 Mo; < 0,03 P; < 0,03 S;0,50-1,10 V).

Procesado: Forja a 1050 ºC y posterior enfriamiento lento (ceniza u horno).

Ataque: Inmersión durante 20-40s en nital al 2%. La elevada concentración de Cr (11,5%) hace que, a veces, este acero haya sido considerado semi-inoxidable, aunque esta concentración no sea suficiente para llegar a ser inoxidable. Este acero indeformable tiene una elevada resistencia al desgaste y baja resistencia al impacto. Se emplea para herramientas de corte de gran precisión (matrices y punzones), herramientas para estampado y embutición profunda, cilindros para laminación en frío para trenes de laminación de cajas múltiples, etc.

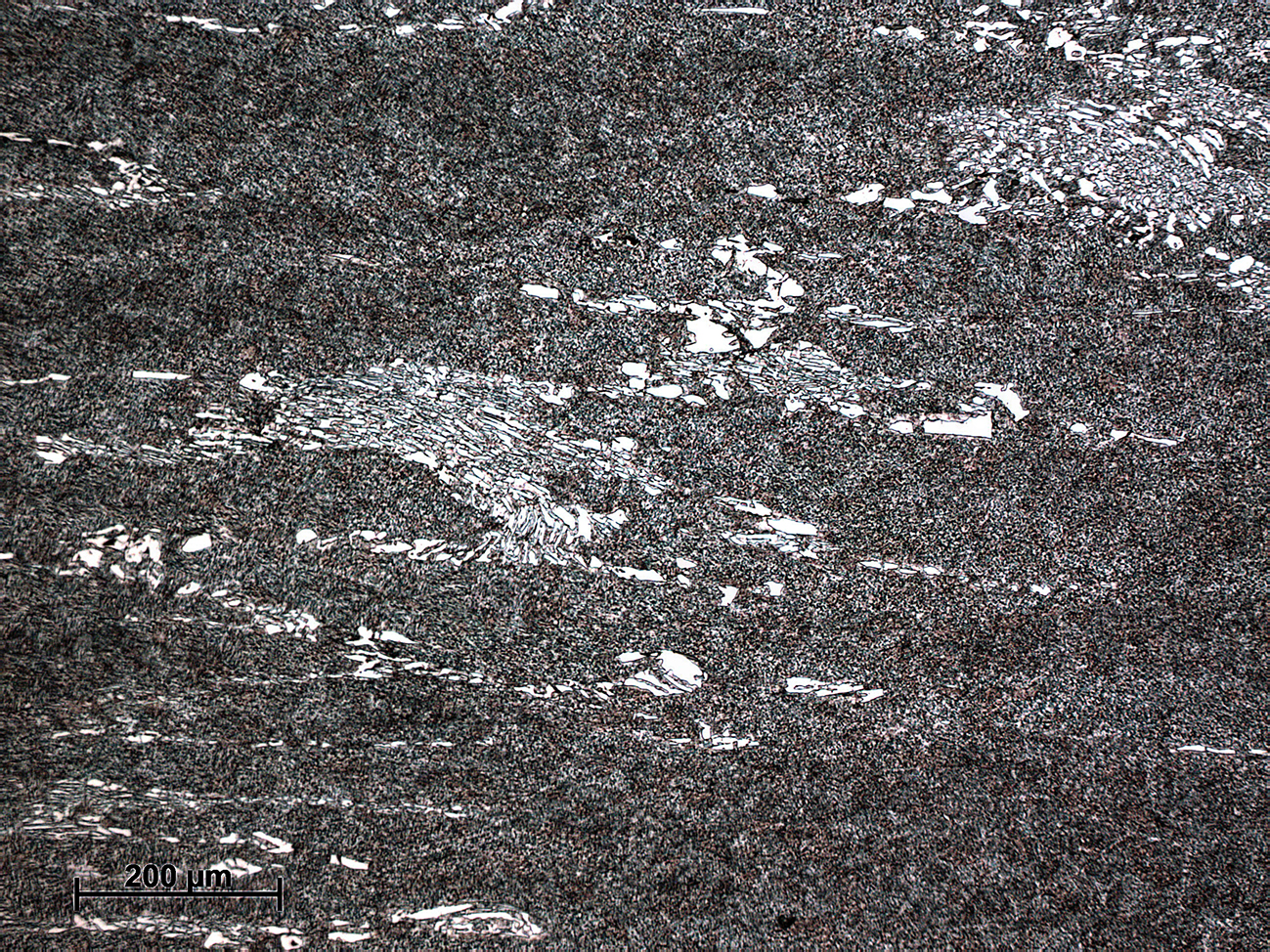

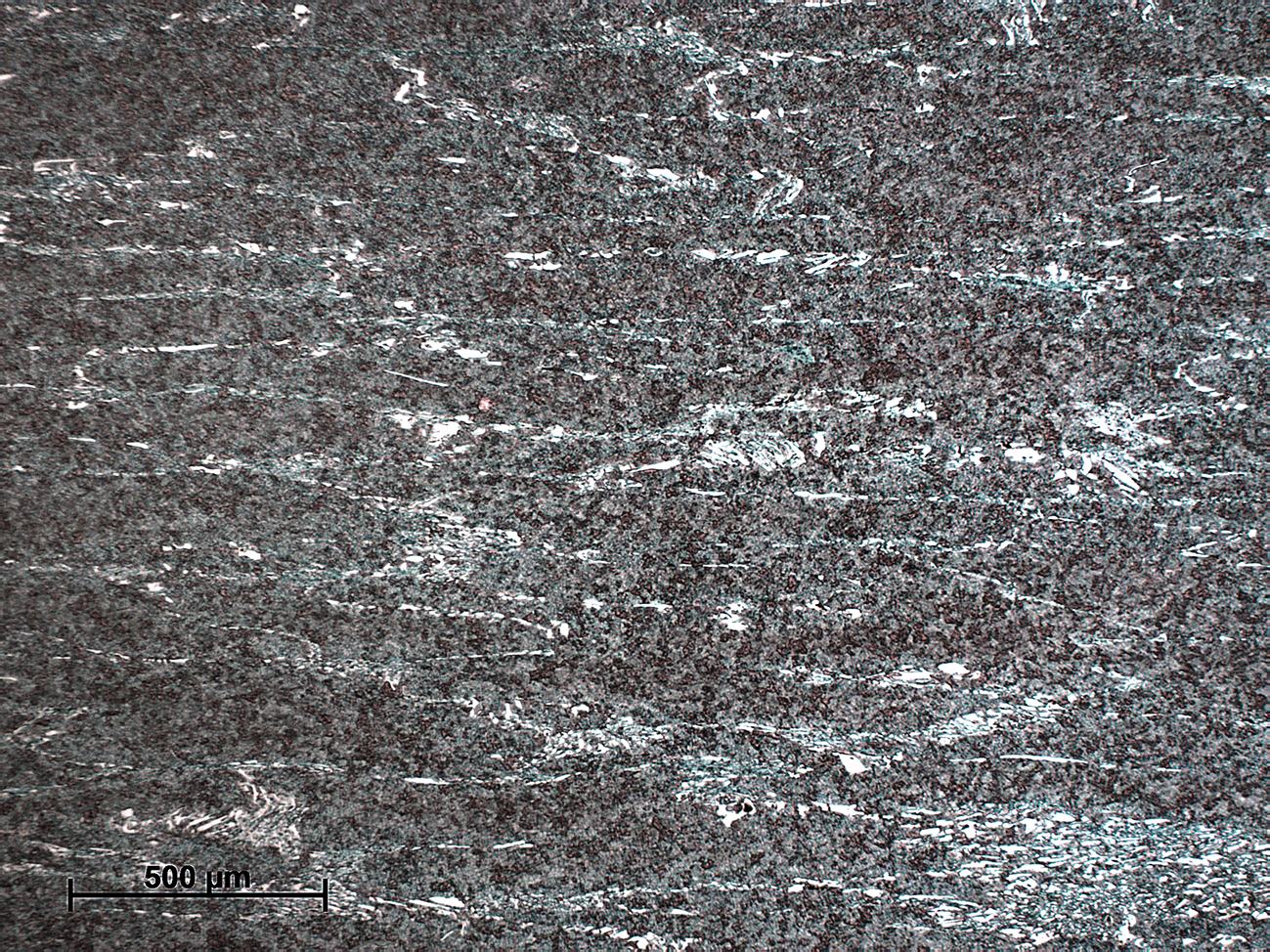

La microestructura, con una dureza de 310 HV, muestra la direccionalidad del proceso de conformación (forja y laminación). Así mismo, se observa la presencia de carburos de cromo gruesos formados durante el proceso de conformación realizado a 1050 ºC orientados en la dirección del laminado.  El posterior enfriamiento lento favorece la precipitación de carburos más pequeños con tendencia esferoidal en una matriz de ferrita.

Trabajando convenientemente este material y aplicando los tratamientos térmicos adecuados es posible conseguir una distribución fina y uniforme de los carburos en una matriz martensítica pudiendo alcanzar durezas del orden de 63-65 HRC. Este tratamiento sería: Forja y laminación a 1050ºC y posterior enfriamiento al aire o aceite para obtener una microestructura martensítica. Posterior revenido a 500ºC para favorecer la precipitación copiosa y homogénea de carburos de cromo en una matriz martensítica.

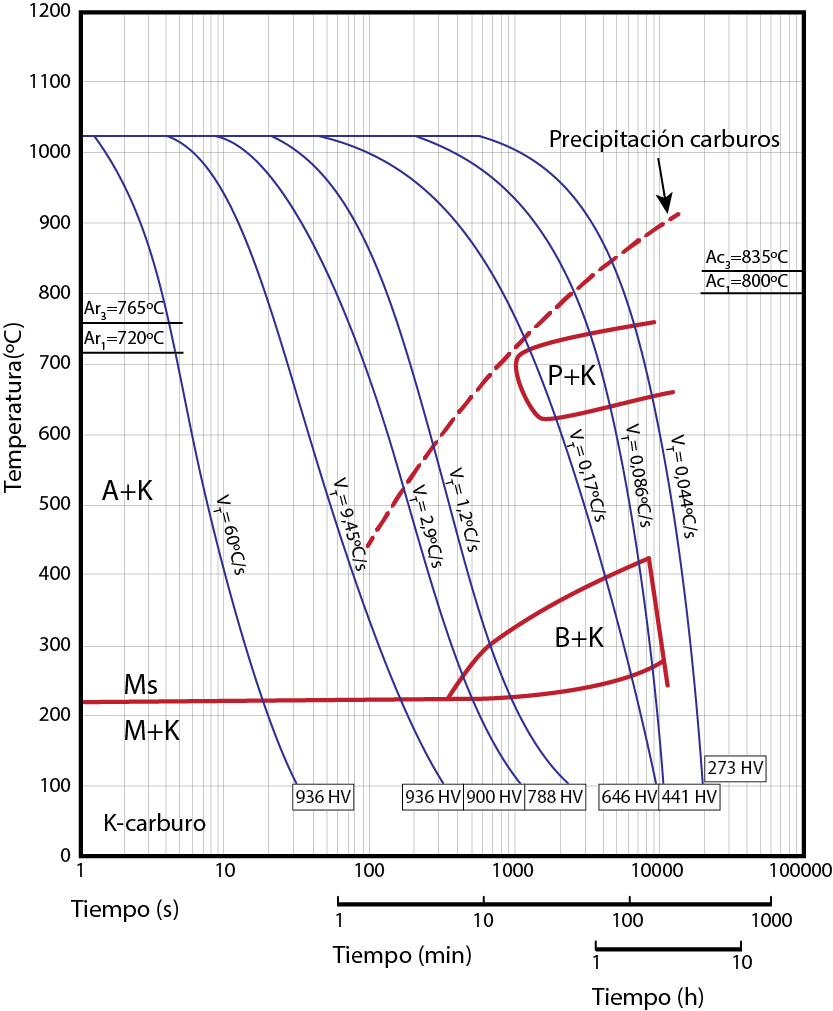

Diagrama CCT F521

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
