Composición: Ti-6%Al-4%V.

Procesado: Recocido 955ºC 1h y enfriamiento en horno.

Ataque: Inmersión durante 30-120s en mezcla de ácidos (HCl+HF+HNO₃).

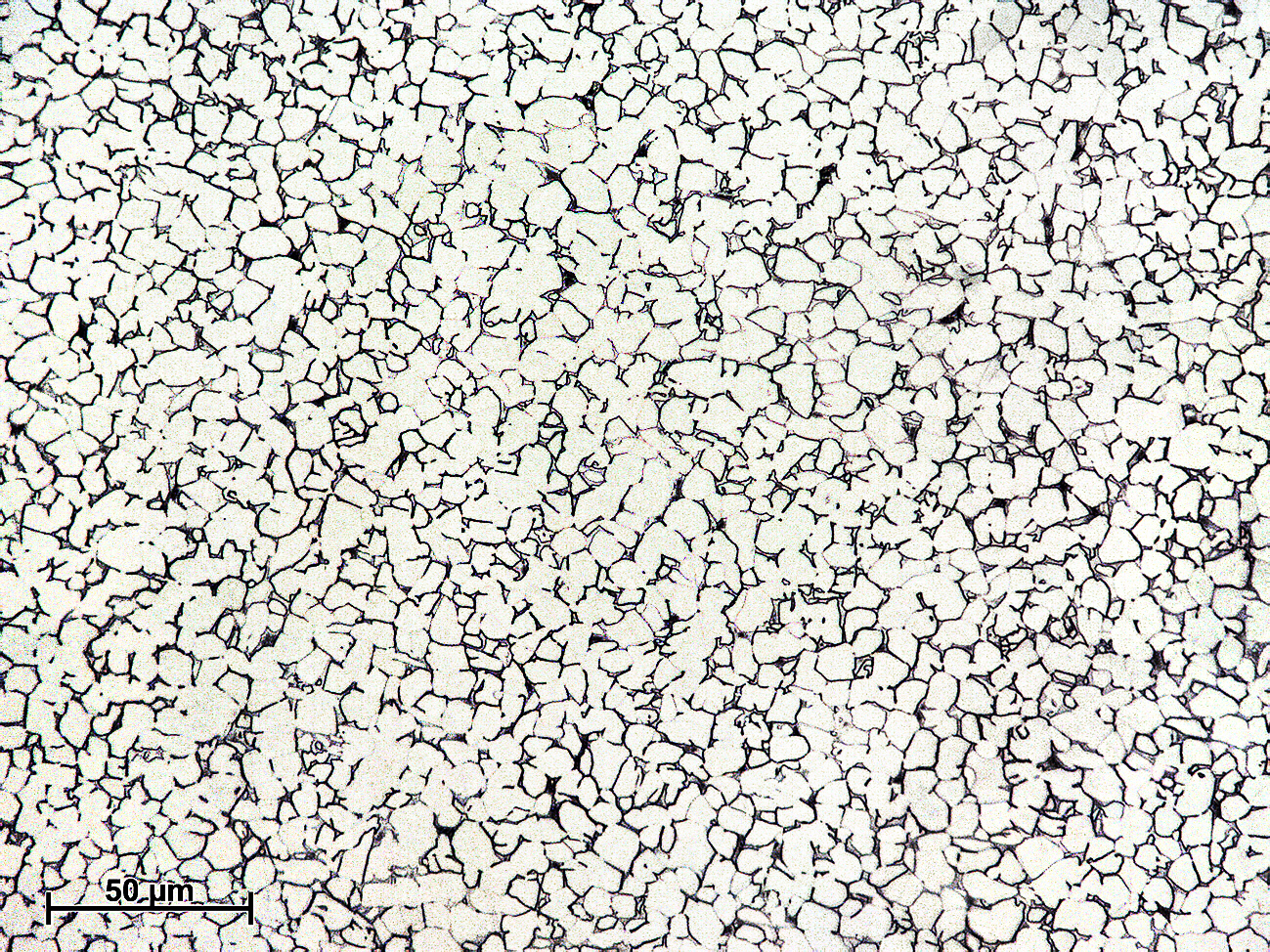

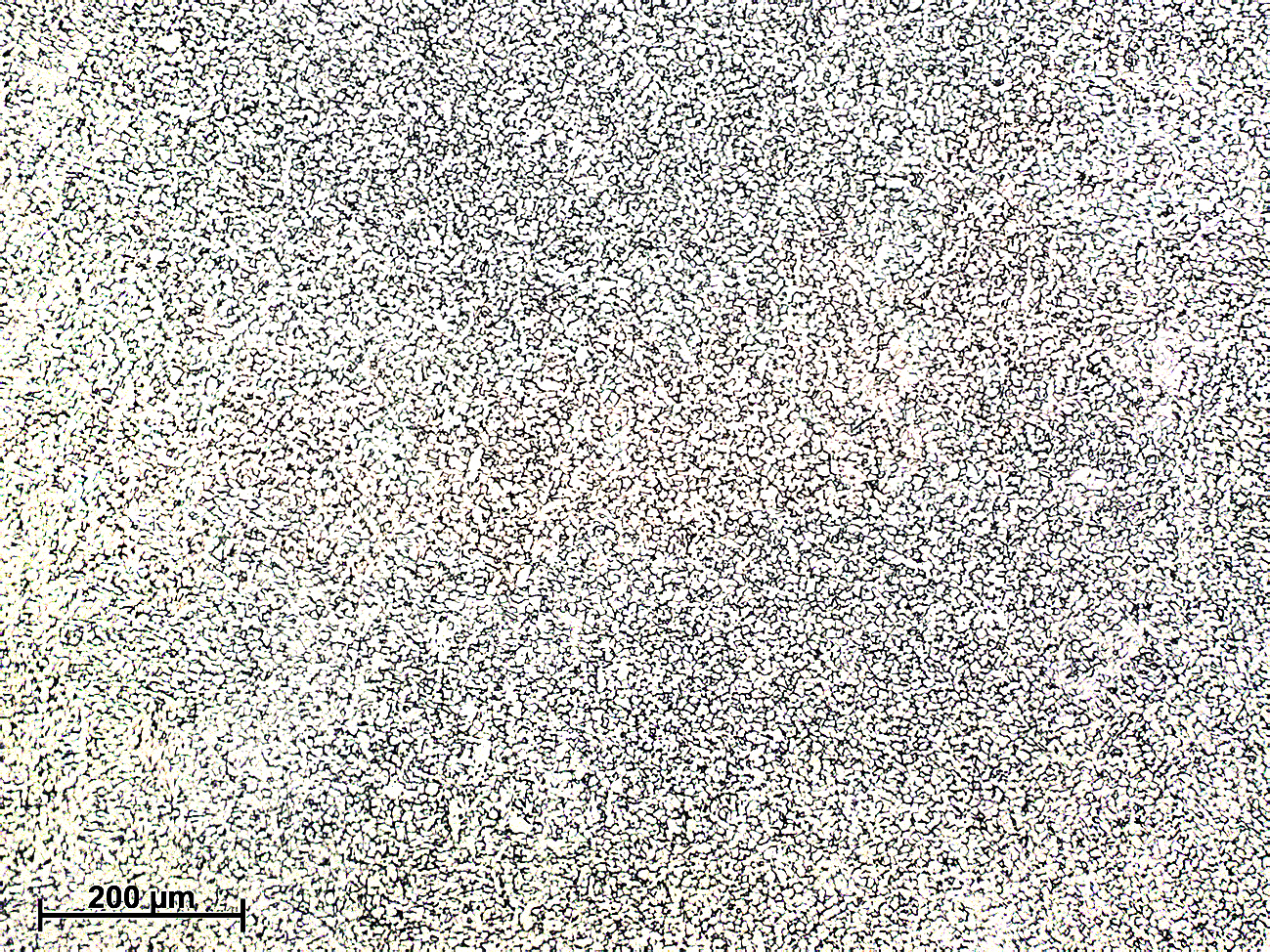

Cuando la muestra en estado de recepción (Ti6Al4V-E) se somete a un enfriamiento lento tras recocido en el campo α+β a 955ºC durante 1 h se favorece el crecimiento de grano (10 μm) de la fase α y la coalescencia de las particulas de fase β, cuya forma angulosa se distingue claramente en la micrografía a mayores aumentos. Este tipo de microestructura recibe el nombre de equiaxial o globular. El diagrama adjunto representa de forma simplificada la secuencia de tratamientos térmicos que se llevan a cabo para obtener este tipo de microestructura. Como puede observarse, es posible obtener también esta microestructura mediante un proceso de recristalización prolongado a temperaturas más bajas (Etapa III).

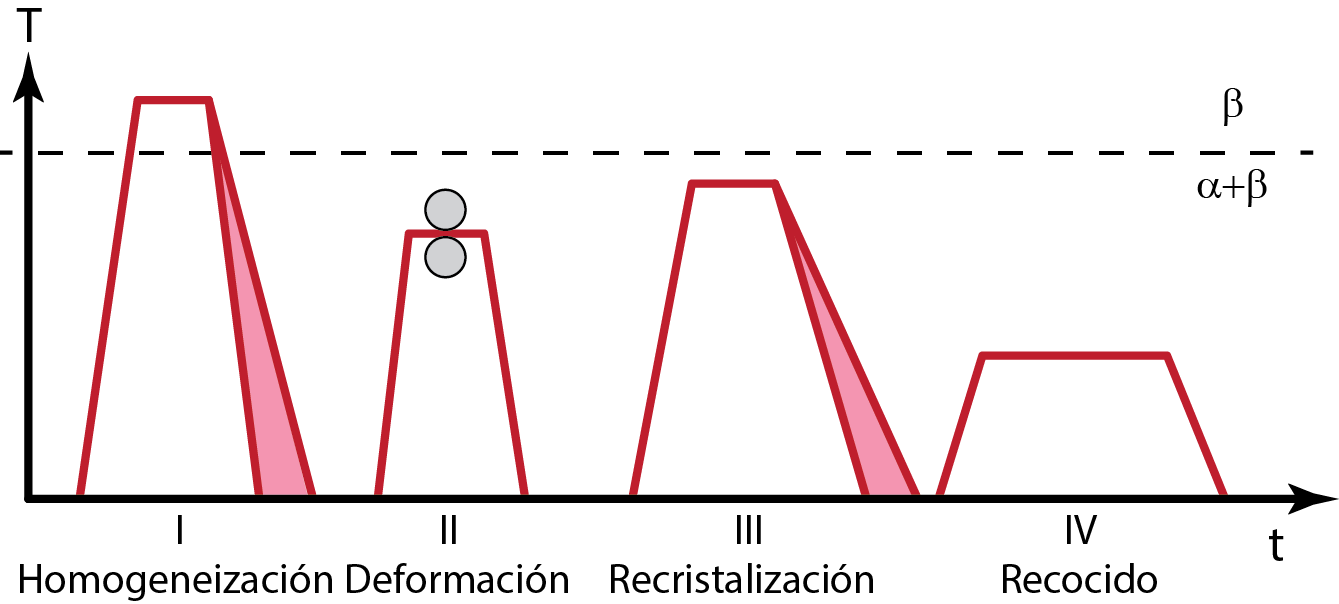

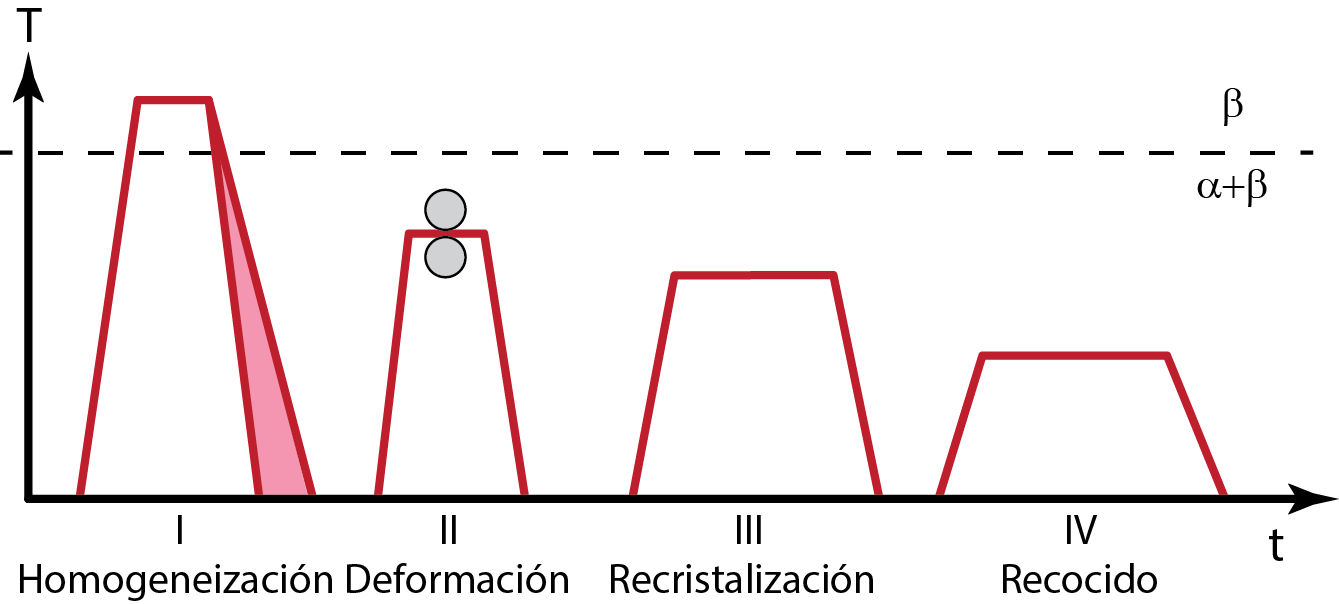

Diagrama Ti6Al-V

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
