Composición: Acero hipoeutectoide (0,35%C).

Procesado: Laminado en caliente.

Ataque: Inmersión durante 15-30 s en nital al 2%.

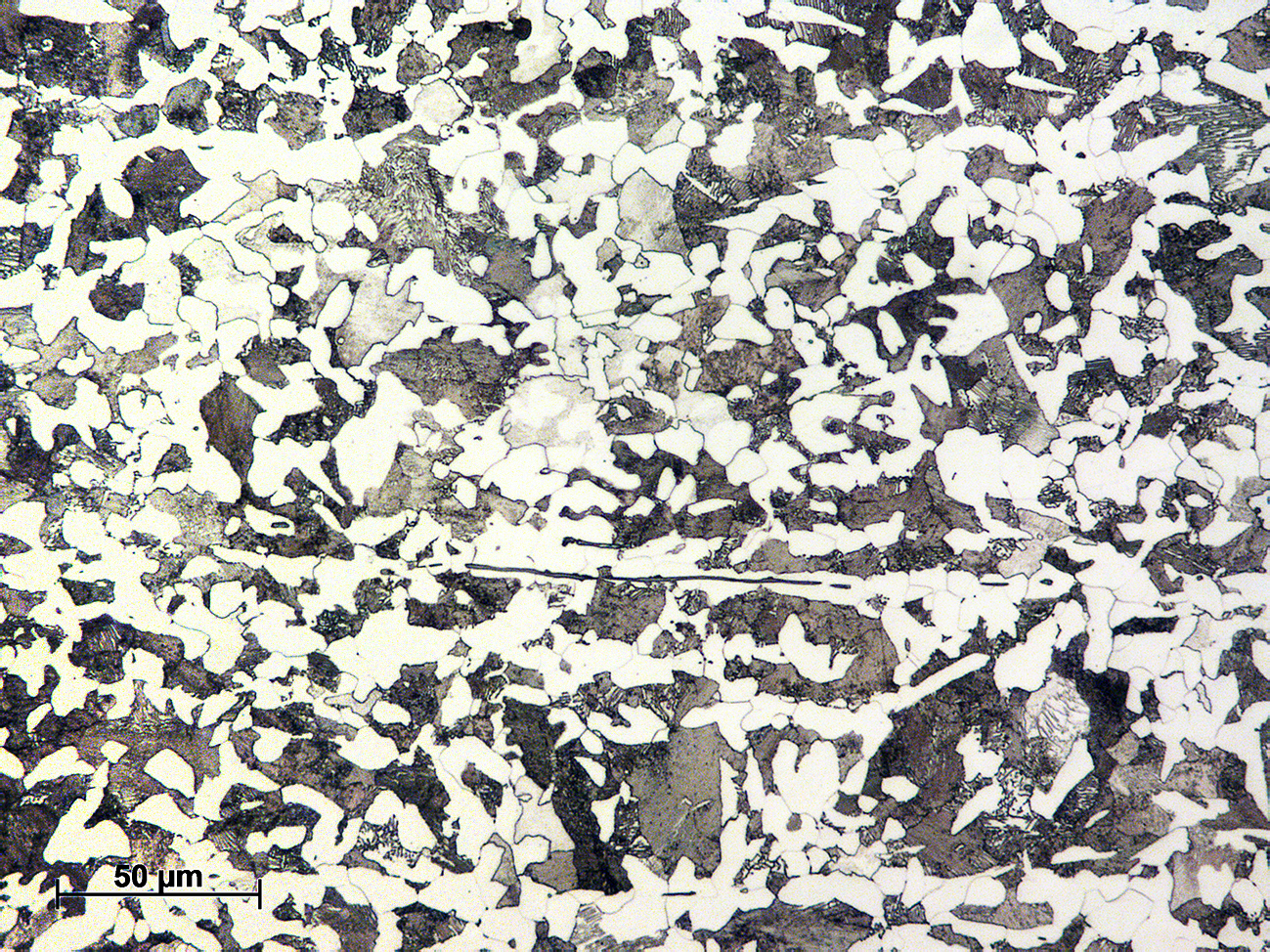

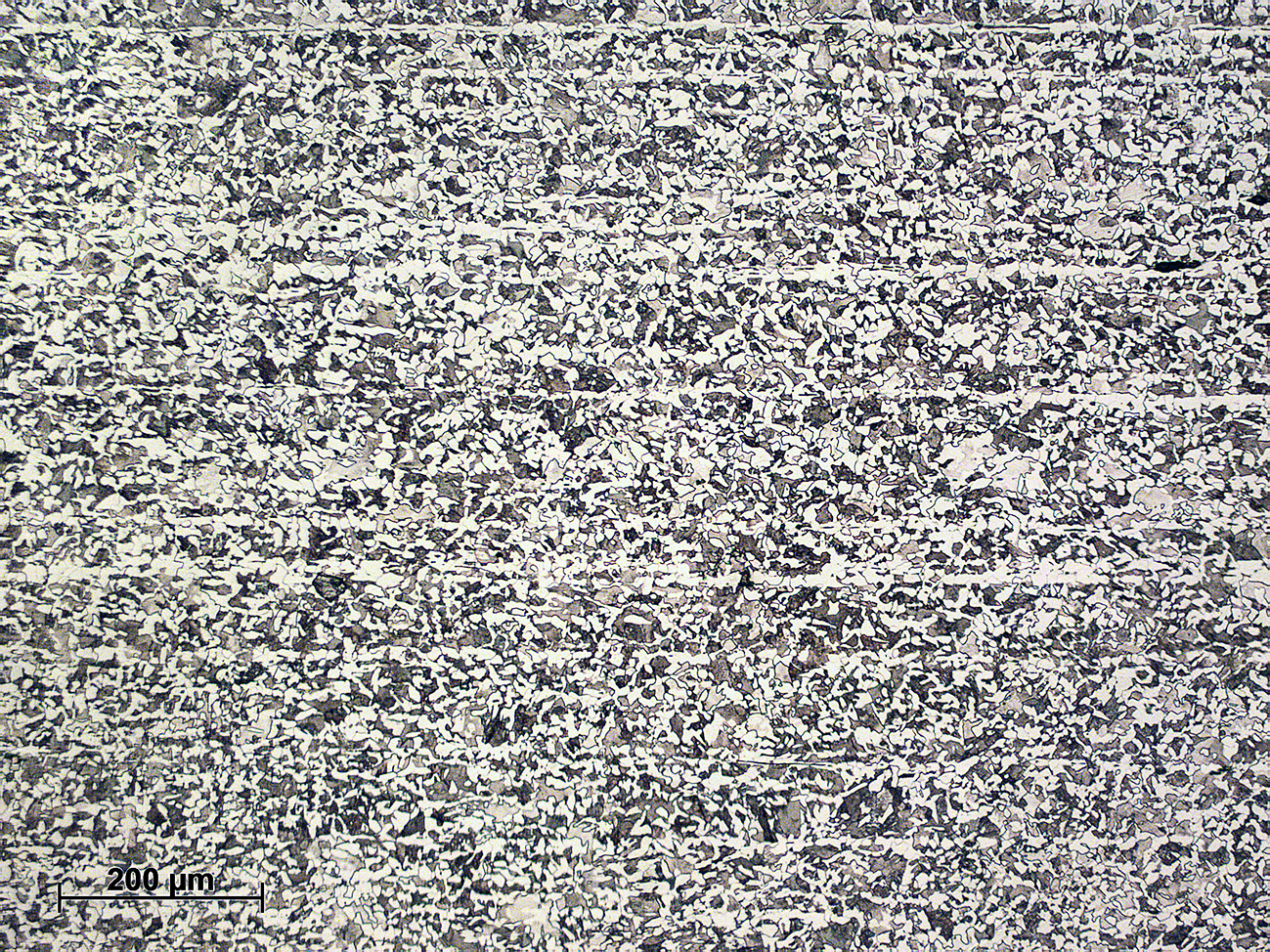

Se trata del mismo acero que la muestra X19 pero observada en su sección longitudinal. En el caso de los aceros hipoeutectoides el proceso de laminación, ya sea en el campo bifásico (α + γ)  o en el monofásico (γ), da lugar a estructuras en bandas de ferrita y perlita. La laminación en el campo bifásico orienta los cristales de α + γ en bandas alternadas de las dos fases, transformando la fase γ a perlita durante el posterior enfriamiento. En el caso de laminación en el campo austenítico γ, se debería producir solamente el alargamiento de los cristales de γ y la posterior precipitación de ferrita y perlita dentro de éstos. Sin embargo, en este caso, la laminación en caliente produce el alargamiento de las inclusiones MnS presentes en el acero, favoreciendo la precipitación de bandas de ferrita en su interfase con la austenita y obligando a ésta a transformar a perlita en forma de bandas contiguas a la ferrita. Esta estructura en bandas no desaparece por recocido posterior.

Diagrama Fe-Fe₃C

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
