Composición: Al-6,7%Si-0,37%Mg-0,15%Fe-0,15%Ti.

Procesado: Moldeo en estado semisólido (Rheocasting).

Ataque: Inmersión durante 10-15s en una disolución de HF al 0,5%.

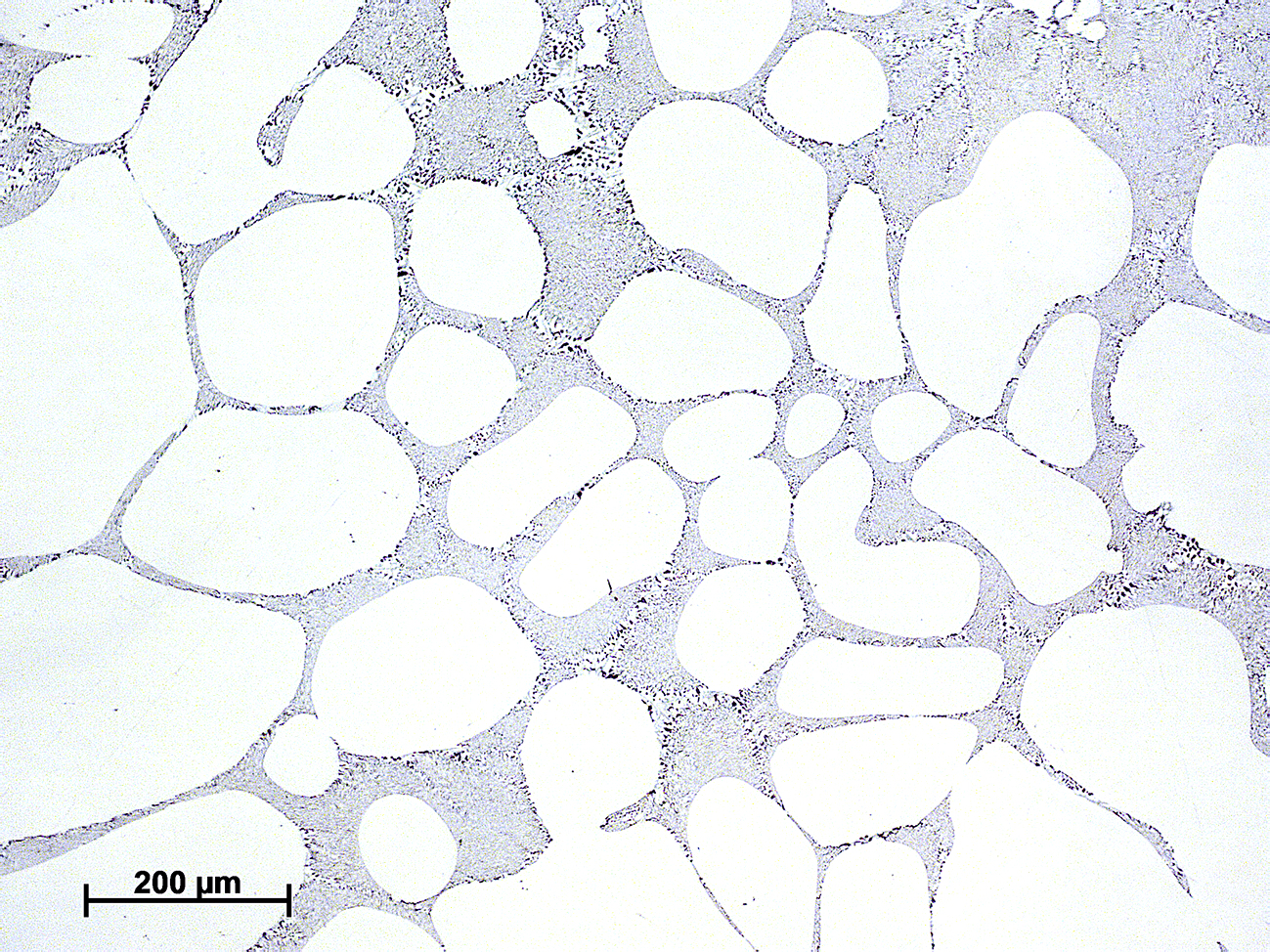

Microestructura globular formada como consecuencia de la agitación durante el procesado, lo que provoca la ruptura de las dendritas y el refinamiento microestructural. Se identifican glóbulos de α-Al y un eutéctico refinado Al-Si, presentándose el Si en forma de finas fibras. También se identifican compuestos intermetálicos ricos en Fe, el β-AlFeSi en forma de aguja, y el π-AlFeSiMg con morfología de escritura china, éste último en mayor proporción. Al comparar esta aleación con la A361, se observa claramente la influencia del método de procesado en la microestructura; el procesado en estado semisólido modifica la fase primaria de dendritas a glóbulos, y el Si eutéctico de agujas a finas fibras, lo que resulta en microestructuras más homogéneas y con mejores propiedades.

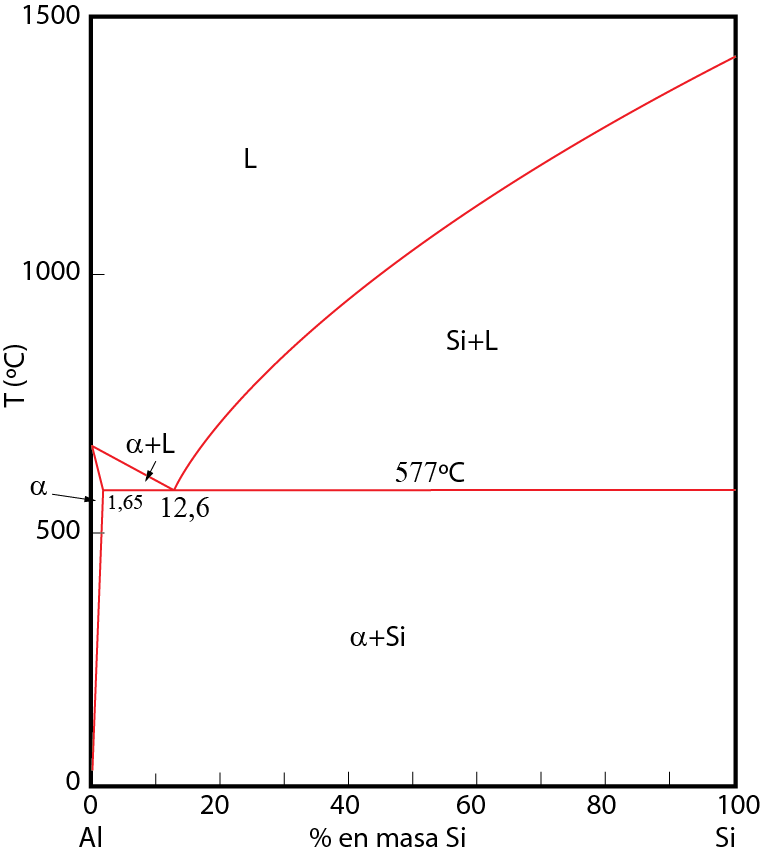

Diagrama Al-Si

Este obra está bajo una licencia de Creative Commons Reconocimiento-NoComercial-CompartirIgual 4.0 Internacional.
